低溫短軸截止閥

內容摘要

低溫短軸截止閥主要用在-40℃~+80℃的低溫和深冷介質的管道上，作流體的開關和截?cái)嘀�。其由不銹鋼閥體，壓蓋，絲桿，手輪，螺帽密封墊組合而成。閥體及所有配件均低溫處理。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

低溫短軸截止閥參數表

產品品牌：	始高閥門	產品名稱：	低溫短軸截止閥
產品型號：	DJ	閥體材質：	CF8
連接方式：	承插焊	工作壓力：	4.0MPa
公稱通徑：	DN25	驅動方式：	手動
適用介質：	O2、N2、Ar、NG、CO2	適用溫度：	-40℃～+80℃
閥蓋材質：	CF8	閥瓣密封件：	PTFE
注意事項：	氧氣忌油	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

低溫短軸截止閥簡介

低溫短軸截止閥主要用在-40℃~+80℃的低溫和深冷介質的管道上，作流體的開關和截?cái)嘀�。其由不銹鋼閥體，壓蓋，絲桿，手輪，螺帽密封墊組合而成。閥體及所有配件均低溫處理。低進高出的流道設計，將手輪逆時針旋轉，帶動閥桿與閥瓣向上運動，密封件離開閥座，閥門開啟；將手輪順時針旋轉，帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。

低溫短軸截止閥的外形和連接尺寸

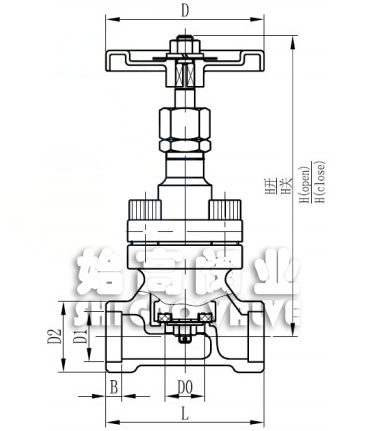

低溫短軸截止閥尺寸圖

產品代號	D0	L	H開	H關	D1公制	D1（Y）英制	D2	B	D	重量KG
DJ-10G	13	60	131	125	14.5	17.8	24	6	65	0.80
DJ-15G	15	65	146	137	18.5	22.2	29.5	6	80	0.96
DJ-20G	20	80	152	141	25.5	27.7	36	8	80	1.36
DJ-25G	25	90	175	162	32.5	34.5	43.5	8	100	1.77
DJ-32G	32	105	184	169	38.5	43.2	53	8	100	2.55
DJ-40G	40	120	224	202	45.5	48.7	62	8	125	3.75
DJ-50G	50	140	225	204	57.5	61.1	72	10	140	5.02

低溫短軸截止閥安裝須知

宜采取手輪和閥蓋軸線豎直向上安裝形式。因安裝空間局限時，手輪和閥蓋軸線與垂直線最大允許偏差角度45°。

在焊接前必須徹底清掃管道內的異物，反復確認管道內有無異物，然后再安裝焊接。
開袋后也可以直接就焊。（為防萬一還是先確認焊接開口處的清潔狀態為好，如需清掃，請先清掃后再焊接。）在進行焊接之前，請根據閥的材質、焊條的材質、電流、姿勢等決定適當?shù)臈l件后再作業。在焊接時不要使閥體過分受熱，以防閥體變形。焊接時要使閥門處于開啟狀態，并用清潔的保護氣體進行保護焊接。
注明:在配管時要充分考慮因低溫流體所引起的閥門及管道收縮情況，不要增加閥門的受力負擔。在管路排布及施焊工藝方面要安排合理，盡可能的防止空氣進入閥門內部，以免當閥門流過低溫流體時內部有冷凝水產生結冰現象而影響閥門動作及密封。在系統首次預冷后請檢查螺栓螺母及填料壓帽等緊固件的鎖緊狀況，如出現微量泄漏，系由材料遇冷收縮而引起的，可將上述緊固件在冷態下緊固。

低溫短軸截止閥的操作須知

用手轉動手輪感覺到閥門已處于全關位置后，再稍微加點勁轉動一下閥門即可關閉閥門。在這種情況下，如果還用力擰緊手輪或者使用加力桿等輔助工具的話，將會嚴重?fù)p傷密封墊片和閥座，造成閥門使用壽命短縮。此外，如果不用大力無法關緊閥門時，應考慮在閥座處發生了有雜物咬住等情況，故需要檢修。請勿使用加力桿等輔助工具開關閥門。閥門預冷時，用手轉動手輪感覺到閥門處于全開位置后再反轉半圈到一圈，以避免材料低溫收縮時對閥門部件產生損傷。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的低溫短軸截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
