SG98005 - 過濾活塞式電動浮球閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌: | 始高閥門 | 產品名稱: | 過濾活塞式電動浮球閥 |
| 產品型號: | SG98005 | 閥體材質: | 鑄鐵、鑄鋼 |
| 連接方式: | 法蘭 | 公稱通徑: | DN40~DN400 |
| 驅動方式: | 自動 | 適用介質: | 水、非腐蝕性液體 |
| 適用溫度: | 0℃~95℃ | 公稱壓力: | 1.0Mpa-2.5Mpa |
| 設計制造: | GB/T10674-2006 | 結構長度: | GB/T 12221-2005|JB/T 10674-2006 |
| 法蘭標準: | JB/T 79-1994|GB/T 9112 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
SG98005過濾活塞式電動浮球閥在普通過濾活塞式遙控浮球閥的基礎上加上交流220V或直流24V電磁控制閥,能起到雙重保險作用。正常的工作情況下電磁控制閥通電開啟,與過濾活塞式遙控浮球閥同時工作,只有過濾活塞式遙控浮球閥起控制作用;此外若總電源斷電,電磁控制閥也斷電,主閥關閉。在恢復通電后,過濾活塞式電動浮球閥正常工作。浮球閥一般與主閥體分離安裝。
多功能過濾活塞式控制閥系列在主閥內部裝有過濾網結構,與多功能水力控制閥+Y型過濾器的配套裝置相比,大大節省閥門的成本和安裝空間。閥門的驅動裝置采用雙腔控制結構,即活塞下腔與下游出單獨隔出一個控制室。本系列閥門是通過主閥內雙腔與外裝的導閥、導管、調節閥等連接組合成使用場所、目的及功能不同的閥門。此外,還在活塞上腔的閥蓋上配備了調節螺桿裝置,通過調節螺桿可以適當?shù)恼{節流量或者關閉閥門。
多功能過濾活塞式控制閥是通過一個雙腔控制室,利用液壓原理控制主閥板緩慢開啟或處于調節狀態。閥門在閥蓋上配置調節螺桿,因而可以控制閥門的最大開度和流量,并在必要時可以手動閥。
全開狀態
當水泵啟動后,閥門進水口壓力上升,壓力水一方面推動主閥瓣開啟,另一方面通過導管系統進入活塞下腔,而活塞上腔的水通過導管系統泄入壓力級的閥門出水口,而閥門在二合力的作用下緩慢開啟。
全閉狀態
當水泵停機后,閥門中的水流速度降低,在接近零時,主閥板載彈簧力和自身重力作用下快速關閉,而閥后的壓力水通過導管系統返回到活塞上腔,并推動固定在閥桿上的小閥板緩慢關閉。

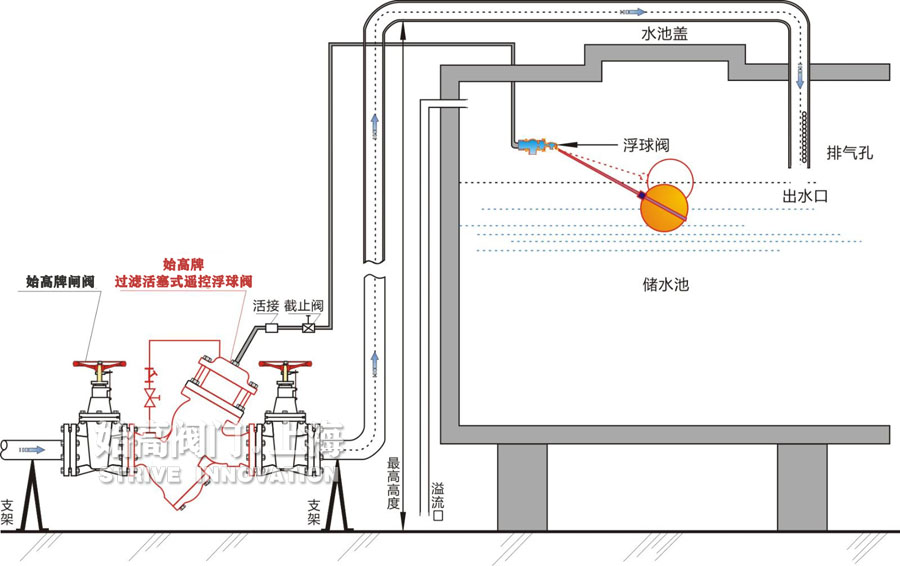

過濾活塞式電動浮球閥主要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,主閥由浮球導閥控制關閉進水口停止供水;當水位下降后,主閥由浮球導閥控制打開進水口向水池注水,實現自動補水。液位控制準確,不受水壓干擾;可隨水池的高度及使用空間任意位置安裝、維護、調試、檢查方便,使用壽命長。性能可靠、強度高、動作平穩。關閉嚴密可靠,閥體采用流線型設計,流體阻力小,流量大,使用維護方便,主閥安裝在水池外面,調試檢驗方便,維修簡單。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的過濾活塞式電動浮球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
