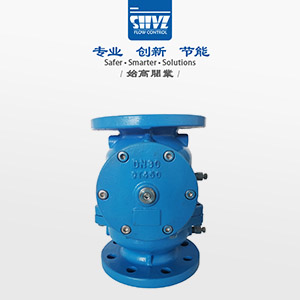

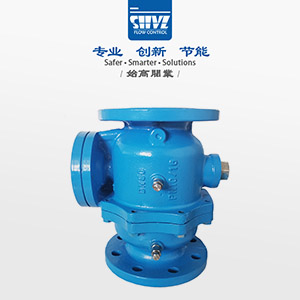

LHS741X - 低阻力倒流防止器

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	低阻力倒流防止器
產品型號：	LHS741X	閥體材質：	球墨鑄鐵、不銹鋼
連接方式：	法蘭	公稱通徑：	DN50-DN400
驅動方式：	自動	適用介質：	水、非腐蝕性液體
適用溫度：	0℃~95℃	公稱壓力：	1.0Mpa-1.6Mpa
設計制造：	CJ/T160-2010	試驗標準：	GB/T13927
法蘭標準：	GB/T17241.6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

低阻力倒流防止器是一種用于城市供水等供水單位一般污染單位供水時嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置，它的功能是在許多工況下防止管道中的介質倒流或者虹吸倒流，達到避免倒流污染的目的。

結構特點Features

1、結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米；
2、泄水閥的精度與泄水壓力可調,使其受管道壓力波動干擾少,啟閉安全可靠,沒有非正常排水現象；
3、單膜片設計,膜片等關鍵部件可靠.其質量優于普通的低阻力倒流防止器；
4、兩級止回閥的獨特流道設計,流阻小,啟閉速度快,有效防止背壓突然升高對閥門及管道的破壞,限制壓力水倒流或虹吸倒流,具有靜音功能,有效延長閥門使用壽命；
5、產品可水平或立式安裝,在線測試,在線檢修。

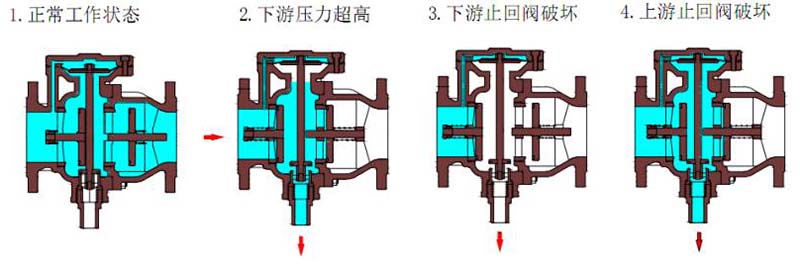

工作原理Working Principle

工作原理

1、正常工作狀態：當上游壓力比下游高，上下游止回閥處于正常工作下，底部不會排水。
2、下游壓力超高：當下游壓力比上游高，上下游止回閥處于關閉狀態，底部排水。
3、下游止回閥破壞：當下游壓力比上游高，上下游止回閥處于關閉狀態，底部不會排水，水不會進入上游。
4、上游止回閥破壞：當下游壓力比上游高，上游止回閥處于漏水狀態下底部排水，水不會進入上游。

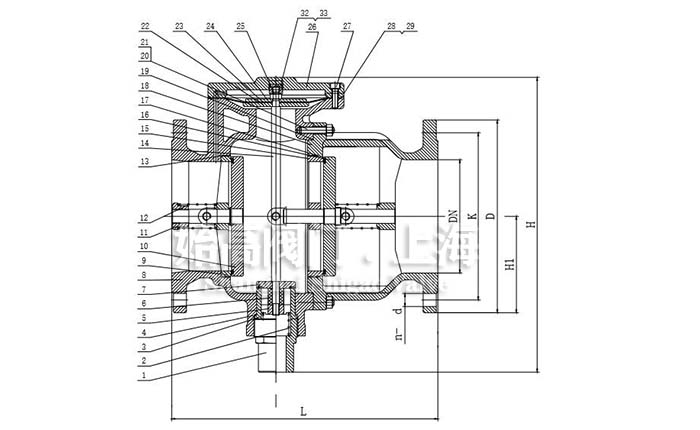

外形尺寸Overall Dimension

低阻力倒流防止器尺寸

DN	L	H	H1	D	D	K	K	N-d	N-d
50	230	250	131	165	165	125	125	4-19	4-19
65	236	286	136	185	185	145	145	4-19	4-19
80	276	300	168	200	200	160	160	8-19	8-19
100	298	347	181	220	220	180	180	8-19	8-19
125	303	365	190	250	250	210	210	8-19	8-19
150	364	404	212	285	285	240	240	8-23	8-23
200	470	520	275	340	340	295	295	8-23	12-23
250	530	596	310	395	405	350	355	12-23	12-28
300	580	602	360	445	460	400	410	12-23	12-28
350	690	730	430	505	520	460	470	16-23	16-28
400	770	785	485	565	580	515	525	16-28	16-32

主要零部件材質Material of main parts

序號	名稱	材質	序號	名稱	材質
1	泄水接頭	304	2	泄水彈簧	304
3	泄水閥座	304	4	O型圈	EPDM
5	導葉螺母	304	6	隔套	PTFE
7	泄水閥瓣	304	8	主閥體	QT450-10
9	前閥座	304	10	前閥盤	304+EPDM
11	彈簧座	304	12	彈簧	304
13	O型圈	EPDM	14	閥桿	304
15	后閥座	304	16	后閥盤	304+EPDM
17	O型圈	EPDM	18	副閥體	QT450-10
19	O型圈	EPDM	20	雙頭螺栓	304
21	六角螺母	304	22	膜片下壓板	304
23	膜片	EPDM	24	膜片上壓板	304
25	六角螺母	304	26	閥蓋	QT450-10
27	內六角螺釘	304	28	六角螺絲	304

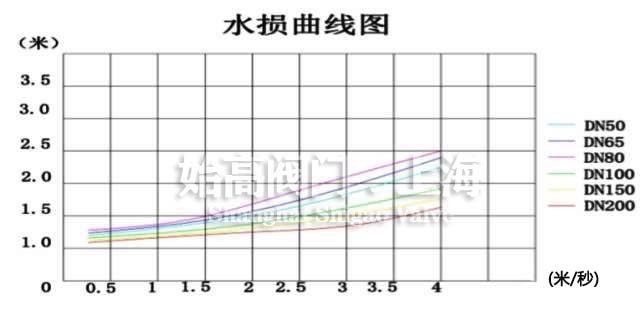

水損Water loss

水損曲線

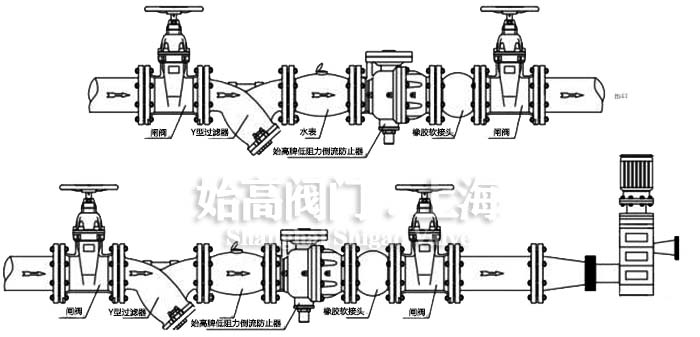

安裝說明Installation Instructions

低阻力倒流防止器安裝示意圖

結語Conclusion

低阻力倒流防止器是流體控制領域的一項設備，它通過優化內部結構，顯著降低流體在倒流過程中的阻力，有效防止倒流現象的發生。該設備具有高效、穩定、耐用的特點，廣泛應用于供水、排水等系統中。
