更新時間：2023-07-18 20:30:08

QY41F - 氧氣專用球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	氧氣專用球閥
產品型號：	YQ41F-16P/R;YQ41F-25P/R;YQ41F-40P/R	閥體材質：	不銹鋼304/316
連接方式：	法蘭連接	公稱通徑：	DN15~DN200
驅動方式：	手動/氣動	適用介質：	氧氣
適用溫度：	-18℃~300℃	公稱壓力：	1.6Mpa；2.5MPa；4.0MPa
設計標準：	GB/T 12237	結構長度：	GB/T 12221
連接法蘭：	GB/T 9113；JB/T 79	試驗與檢驗：	GB/T 13927

閥門概述Product introduction

氧氣專用球閥屬于氧氣管道專用閥門，除了具有普通閥門用特點外，又鑒于它采用了質地優良的不銹鋼/銅材質制造，又具有耐腐蝕、阻燃性能好、導電性好、傳熱性快等優點，加之我公司結構上的不斷更新和精細工藝的保證，使得氧氣專用球閥已成為氧氣管控工程系統中理想的設備之一。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

不銹鋼氧氣專用球閥采用材質優良的不銹鋼鑄造而成，具有機械強度高，耐磨損、性好等優點。使用在氧氣管路上，具有的防爆阻燃性能，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通銅閥門的功能外，又有其自身的特點。在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。

用途Application

① 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、氧、油品、烴類等。
② 化工生產中的腐蝕性物料，如純堿、濃稀、碳酸、醋酸、酯酸等。
③ 制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、制藥生產中衛生要求的物料，如：啤酒、飲料、乳制品、糧漿等。

外形尺寸Overall Dimension

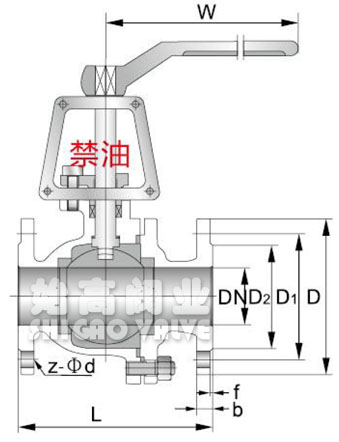

氧氣專用球閥外形尺寸圖

QY41F-25P/R；QY341F-25P/R外形尺寸

DN	L	D	D1	D2	b-f	z-d	H	W
15	130	95	65	45	14-2	4-14	65	115
20	140	105	75	55	14-2	4-14	75	130
25	150	115	85	65	14-2	4-14	85	150
32	165	135	100	78	16-2	4-18	95	190
40	180	145	110	85	18-3	4-18	105	230
50	200	160	125	100	20-3	4-18	115	240
65	220	180	145	120	22-3	8-18	145	280
80	250	195	160	135	22-3	8-18	160	310
100	280	230	190	160	24-3	8-23	185	330
125	320	270	220	188	28-3	8-25	215	600
150	360	300	250	218	30-3	8-25	245	800
200	400	360	310	278	34-3	12-25	300	1000
250	450	425	370	332	36-3	12-30	380	1200

QY41F-40P/R；QY341F-40P/R外形尺寸

DN	L	D	D1	D2	D6	b-f	z-d	H	W
15	130	95	65	45	40	16-2	4-14	70	115
20	140	105	75	55	51	16-2	4-14	80	130
25	150	115	85	65	58	16-2	4-14	90	150
32	180	135	100	78	66	18-3	4-18	100	190
40	200	145	110	85	76	18-3	4-18	110	230
50	220	160	125	100	88	20-3	4-18	120	240
65	250	180	145	120	110	22-3	8-18	150	280
80	280	195	160	135	121	22-3	8-18	170	310
100	320	230	190	160	150	24-3	8-23	190	330
125	360	270	220	188	176	28-3	8-25	220	600
150	400	300	250	218	204	30-3	8-25	250	800
200	550	375	320	282	260	38-3	12-30	390	1200

結語Conclusion

氧氣專用球閥主要特點是本身結構緊湊，密封可靠，結構簡單，維護方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用氧氣、過氧化氫、甲烷和乙烯等介質，在各行業得到廣泛的應用。
