150LB,300LB - 美標法蘭球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	美標法蘭球閥
產品型號：	Q41F-150LB/Q41F-300LB/Q41F-600LB	閥體材質：	WCB/304/316
連接方式：	法蘭	公稱通徑：	DN15~DN350
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-29℃~150℃	公稱壓力：	150LB/300LB
設計原理：	唇式密封技術	設計標準：	ASME B16.34
壁厚標準：	ASME B16.34	防火標準：	API 607/ ISO 10497
結構長度：	ASME B16.10	法蘭標準：	ASME B16.5
檢測標準：	API 598	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

美標法蘭球閥的工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。二片式法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。廣泛適用于石油化工城市給排水要求嚴格的工況。

美標法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。

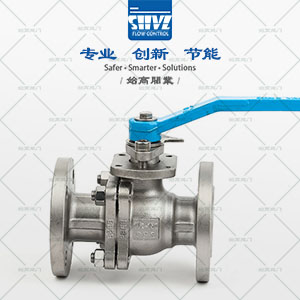

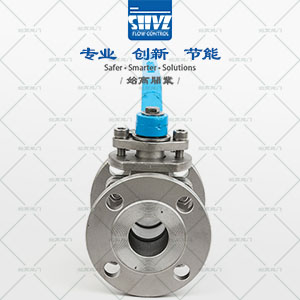

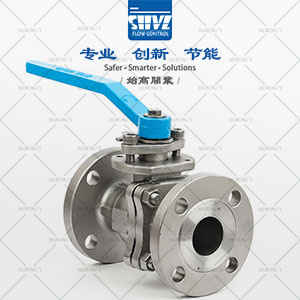

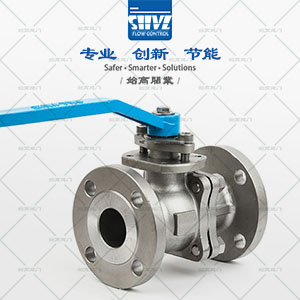

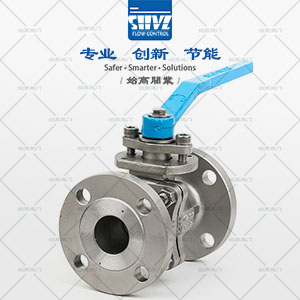

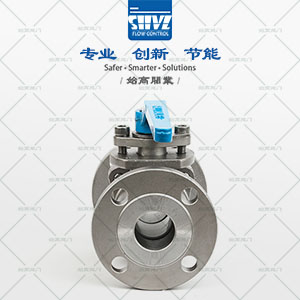

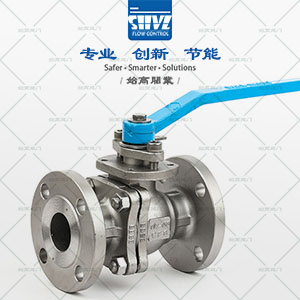

二片式美標法蘭球閥效果圖

結構特點Features

1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、優質的密封圈材料具有耐高溫、耐高壓、耐腐蝕之性能。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、使用廣泛適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

主要零部件材質Material of main parts

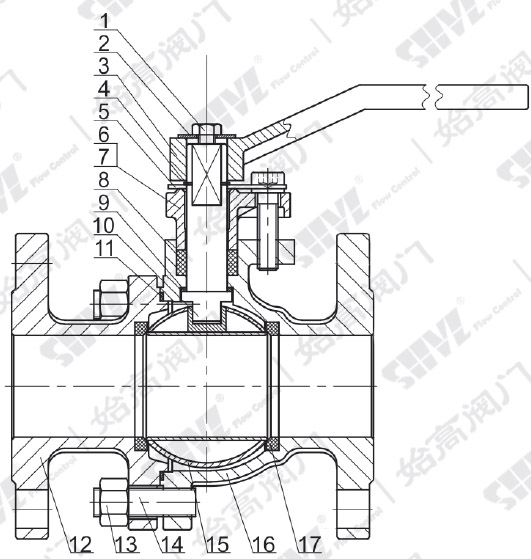

美標法蘭球閥結構

No.	零件名稱	材質		No.	零件名稱	材質
1	螺栓	B7	304	2	墊片	1020	304
3	手柄	WCB	WCB	4	擋圈	65Mn	304
5	限位塊	1020	304	6	螺釘	B7	304
7	填料壓蓋	WCB	CF8	8	填料	PTFE	PTFE
9	止推墊	PTFE	PTFE	10	閥桿	304	304/316
11	密封墊	PTFE	PTFE	12	閥蓋	WCB	CF8/CF8M
13	螺母	2H	304	14	螺柱	B7	304
15	球體	304	304/316	16	閥體	WCB	CF8/CF8M
17	閥座	PTFE	PTFE	-	-	-	-

外形尺寸Overall Dimension

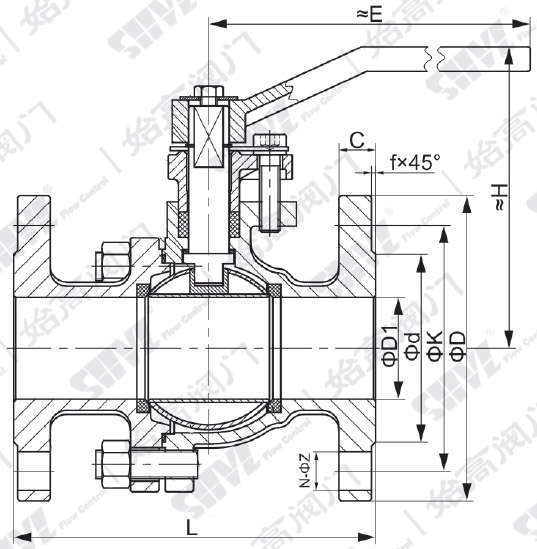

美標法蘭球閥尺寸

主要尺寸 150LB

NPS	D1	d	K	D	f	C	N-Z	L	H	E
1/2	15	34.9	60.3	90	2	10.0	4-16	108	79	125
3/4	20	42.9	69.9	100	2	10.9	4-16	117	82	125
1	25	50.8	79.4	110	2	11.6	4-16	127	102	155
1-1/4	32	63.5	88.9	115	2	13.2	4-16	140	106	155
1-1/2	38	73.0	98.4	125	2	14.7	4-16	165	128	240
2	50	92.1	120.7	150	2	16.3	4-19	178	135	240
2-1/2	65	104.8	139.7	180	2	17.9	4-19	190	145	280
3	78	127.0	152.4	190	2	19.5	4-19	203	160	320
4	98	157.2	190.5	230	2	24.3	8-19	229	180	320
5	123	185.7	215.9	255	2	24.3	8-22	356	252	530
6	148	215.9	241.3	280	2	25.9	8-22	394	285	630
8	198	269.9	298.5	345	2	29.0	8-22	457	385	800
10	248	323.8	362.0	405	2	30.6	12-25	533	485	-
12	298	381.0	431.8	485	2	32.2	12-25	610	545	-
14	348	412.8	476.3	535	2	35.4	12-29	686	635	-

主要尺寸 300LB

NPS	D1	d	K	D	f	C	N-Z	L	H	E
1/2	15	34.9	66.7	95	2	14.7	4-16	140	79	120
3/4	20	42.9	82.6	115	2	16.3	4-19	152	82	120
1	25	50.8	88.9	125	2	17.9	4-19	165	108	150
1-1/4	32	63.5	98.4	135	2	19.5	4-19	178	113	150
1-1/2	38	73.0	114.3	155	2	21.1	4-22	190	143	230
2	50	92.1	127.0	165	2	22.7	8-19	216	151	255
2-1/2	65	104.8	149.2	190	2	25.9	8-22	241	176	280
3	78	127.0	168.3	210	2	29.0	8-22	283	209	350
4	98	157.2	200.0	255	2	32.2	8-22	305	228	350
5	123	185.7	235.0	280	2	35.4	8-22	381	316	630
6	148	215.9	269.9	320	2	37.0	12-22	403	353	830
8	198	269.9	330.2	380	2	41.7	12-25	502	-	-
10	248	323.8	387.4	445	2	48.1	16-29	568	-	-
12	298	381.0	450.8	520	2	51.3	16-32	648	-	-

結語Conclusion

美標法蘭球閥是按美國API(美國石油學會)/ANSI(美國國家標準學會)/ASTM(美國材料實驗協會)標準標準設計、制造、生產、檢測的閥門叫做美標閥門。適用于Class150LB~Class2500LB的各種管路上。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
