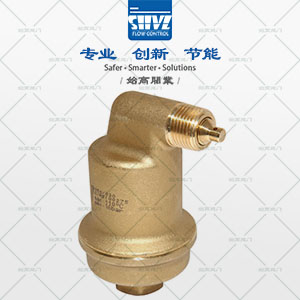

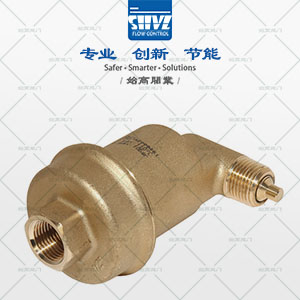

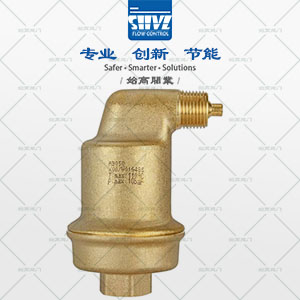

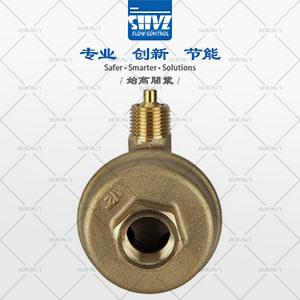

AB050 - 黃銅不漏液排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 黃銅不漏液排氣閥 |
| 產品型號： | AB050 | 閥體材質： | 黃銅/不銹鋼 |
| 連接方式： | 內螺紋 | 排氣口螺紋： | 外螺紋G1/2" |
| 公稱通徑： | DN15 DN20 DN25 | 驅動方式： | 自動 |
| 排氣量： | 45Lmin~120L/min | 連接標準： | GB/T 7307 |
| 適用介質： | 水 水/乙二醇(≤50%) 潤滑油 | 浮球材質： | 聚丙烯(PP)/甲基戊烯聚合物(TPX) |
| 適用溫度： | -20℃~110℃（標配）/-20℃~180℃（高溫型）/-20℃~200℃（高溫型） | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
黃銅不漏液排氣閥通常安裝于管道較高處或有閉氣的地方消除氣阻。其工作原理：浮閥就夠確保氣體能迅速上升到氣室，而液面和浮渣無法到達放氣口，防止氣水同冒，防止發生漏液；系統注水時能安全、快速、持續放氣；在泄水時，浮閥下沉，放氣口打開，空氣能迅速進入系統；系統無需放氣時，彈簧為非受力狀態，閥門閉合；當氣室中聚集的氣體達到一定數量時，浮閥下沉，彈簧拉伸，閥門打開，氣體釋放。
始高閥門不漏液自動排氣閥為集中供熱、家庭采暖、制冷及太陽能等系統優化，
可有效解決系統的氣阻等問題而設計，保護換熱器提高效果及熱計量的準確性。
閉式循環水系統中，存在的空氣會引起哪些問題？
1、噪音、氧腐蝕、氣阻、氣錘；
2、降低泵的性能——流量，揚程；
3、造成泵的損壞——?dú)馕g；
4、供暖/制冷不足；
5、后期頻繁的更換零部件或設備，增加維護成本。
空氣在循環水中存在的主要形式有哪些？

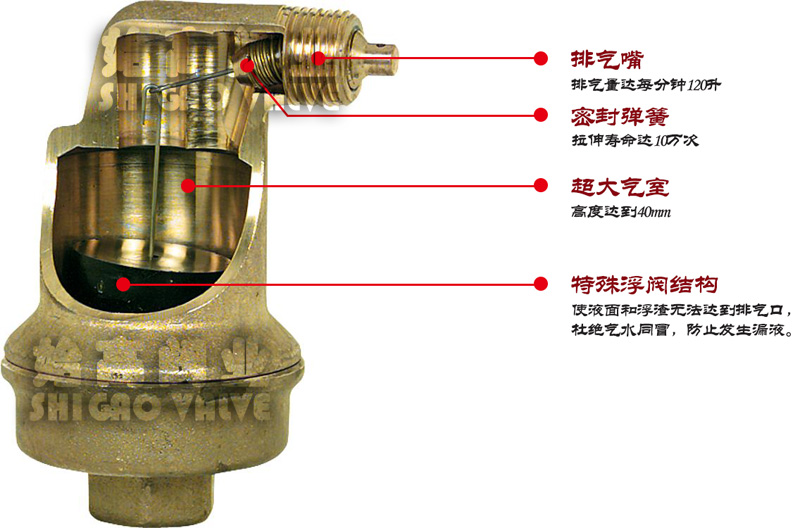

品質源自細節，優化的結構及工作方式使得快速持續放氣，防止發生漏液！

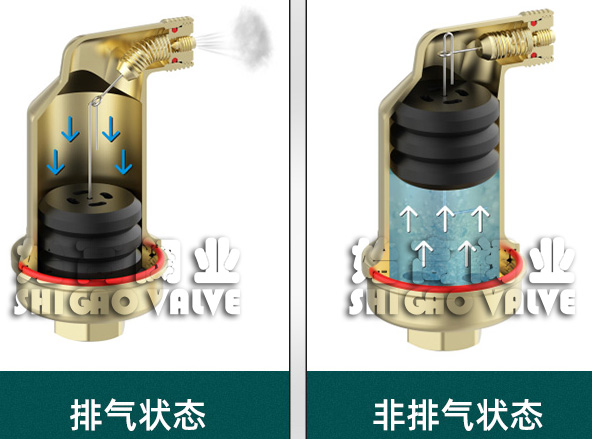

浮閥結構確保氣體能夠迅速上升到氣室，而液面和浮渣無法到達排氣口，拒絕氣水同冒，防止發生漏液。
系統注水時能夠安全、快速、持續放氣。
在泄水時，浮閥下沉，排氣口打開，空氣能夠迅速進入系統。
系統無需放氣時，彈簧為非受力狀態，閥門閉合；當氣室中聚集的氣體達到一定數量時，浮閥下降，彈簧拉伸，閥門打開，氣體釋出。
| 產品種類 | 型號 | 閥體材質 | 管徑接口 | 浮子材質 | 最高工作溫度 | 最大工作壓力 | 最大承壓 |
| 通用型 | AB050-A11T | 黃銅 | DN15/DN20/DN25 | 聚丙烯PP | 110℃ | 10bar | 16bar |
| AB050-A11S | 不銹鋼 | DN15/DN20/DN25 | 聚丙烯PP | 110℃ | 10bar | 16bar | |
| 高溫型 | AB050-B11T | 黃銅 | DN15/DN20/DN25 | 不銹鋼 | 180℃ | 10bar | 16bar |
| AB050-B11S | 不銹鋼 | DN15/DN20/DN25 | 不銹鋼 | 180℃ | 10bar | 16bar | |
| 高壓型 | AB050-C13T | 黃銅 | DN15/DN20/DN25 | 聚丙烯PP | 110℃ | 16bar | 25bar |
| AB050-C13S | 不銹鋼 | DN15/DN20/DN25 | 聚丙烯PP | 110℃ | 16bar | 25bar | |
| 高溫高壓型 | AB050-D13T | 黃銅 | DN15/DN20/DN25 | 不銹鋼 | 180℃ | 16bar | 25bar |
| AB050-D13S | 不銹鋼 | DN15/DN20/DN25 | 不銹鋼 | 180℃ | 16bar | 25bar |
AB050不漏液自動排氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。

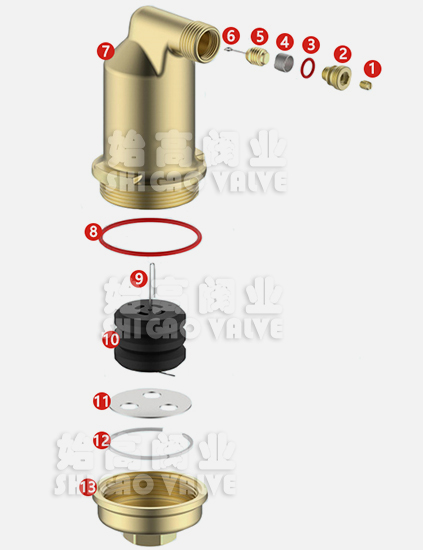

| 序號 | 名稱 | 材質 |  |
| 1 | 螺絲 | 黃銅/不銹鋼 | |
| 2 | 堵頭 | 黃銅/不銹鋼 | |
| 3 | O型圈 | 三元乙丙橡膠EPDM | |
| 4 | 彈簧 | 不銹鋼 | |
| 5 | 螺絲 | 黃銅/不銹鋼 | |
| 6 | 彎鉤 | 不銹鋼 | |
| 7 | 上閥體 | 黃銅/不銹鋼 | |
| 8 | O型圈 | 三元乙丙橡膠EPDM | |
| 9 | 彎鉤 | 不銹鋼 | |
| 10 | 浮子 | 聚丙烯PP/甲基戊烯聚合物TPX | |
| 11 | 緩沖片 | 不銹鋼 | |
| 12 | 卡圈 | 不銹鋼 | |
| 13 | 下閥體 | 黃銅/不銹鋼 |
黃銅不漏液排氣閥應該垂直安裝在系統的高點，其能夠高效、持續、可靠的排除系統中的游離氣體，消除氣阻現象。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅不漏液排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
