Q2 - 電動內螺紋三通球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動內螺紋三通球閥 |
| 產品型號： | 090-Q2-B1-F-16-P | 閥體材質： | 鑄鋼、不銹鋼 |
| 連接方式： | 內螺紋 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 電動 | 適用介質： | 空氣、水、氣體、石油和石化產品、腐蝕性介質 |
| 適用溫度： | -18℃~150℃/-18℃~240℃ | 公稱壓力： | 1.6MPa-4.0MPa |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
Q914(5)F電動內螺紋三通球閥以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外技術開發的新款三通切換調節閥。標準球芯有L型三通，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
1、三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
4、T型閥芯孔道可使三條正交的管道相互連通或切換，起分流或合流的作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

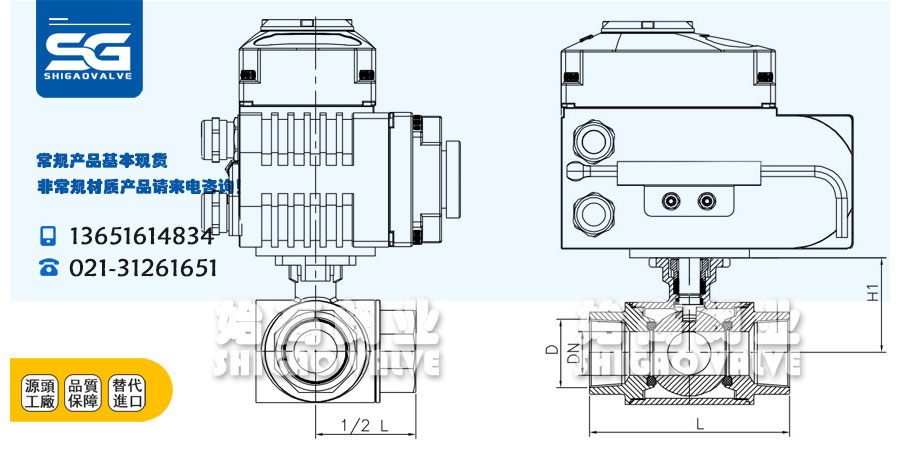

| DN | in | d | L | H1 |
| 15 | 1/2" | 10 | 70 | 46 |
| 20 | 3/4" | 15 | 85 | 49 |
| 25 | 1" | 20 | 90 | 61 |
| 32 | 1-1/4" | 25 | 120 | 62 |
| 40 | 1-1/2" | 32 | 140 | 77 |
| 50 | 2" | 40 | 155 | 83 |
| 65 | 2-1/2" | 64 | 200 | 100 |
| 80 | 3" | 73 | 240 | 120 |
| 100 | 4" | 100 | - | 135 |
1、L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道的可靠密封。主要用于流路的換向。
2、T型流道的三通4面閥座，由于采用4面閥座，受力平衡，保證閉止通道的可靠密封。主要用于分流、混流、換向以及三通道的全開。
電動內螺紋三通球閥閥體三通球閥的工作原理決定了閥體有三個端口，一個進口兩個出口或兩個進口一個出口；與普通閥門不同，當內部閥芯位于不同位置時，會連接不同的出口，比如閥芯在下部，左右相連，下出口關閉，例如當閥芯位于上部時，左下側連通，右側出口關閉。三通球閥系列對介質流向的不同切換要求可分為Q44L型和Q45T型。比如L型可以切換介質流向，兩個互相垂直的通道可以連通或關閉。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動內螺紋三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
