CARV-E32Q - 動力式高速進排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 動力式高速進排氣閥 |
| 產品型號： | CARV-E32Q | 閥體材質： | 球墨鑄鐵 |
| 連接方式： | 法蘭 | 公稱通徑： | DN150-DN500 |
| 驅動方式： | 自動 | 適用介質： | 水、清水 |
| 適用溫度： | 0℃~70℃ | 公稱壓力： | 1.0Mpa/1.6MPa |
| 設計制造： | JB/T 12386-2015；CJ/T 217-2013 | 法蘭標準： | GB/T 17241.6-2008；JB/T 79.1-1994 |
| 試壓標準： | GB/T13927-2008 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
動力式高速進排氣閥安裝于有可能高速進排氣的地方，當充水時可以高速地排除管道中的空氣，在管道放空時吸入空氣保持排水通暢：在有可能產生水錘的時候使空氣自動進入，避免產生負壓，防止或減緩水錘的危害。

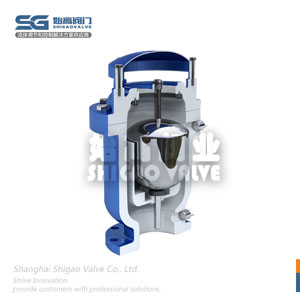

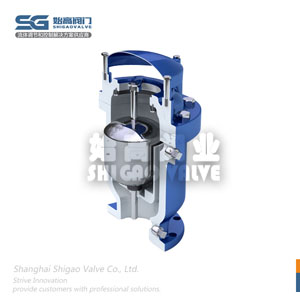

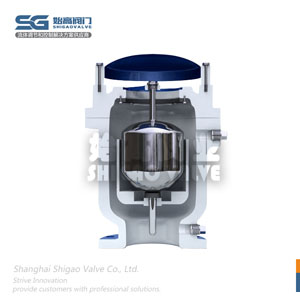

當管內開始注水時，閥瓣處于開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，中部大浮球在浮力作用下，帶動閥瓣關閉，停止排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，小浮球隨之下降，此時，少量空氣由側面小孔排出。當水泵停止供水時，管內水流空或遇管內產生負壓，此時大小閥瓣同時打開，進行吸氣，確保管線安全運行。
| 產品代號 | DN | A | B | H | z-d |
| CARV-E32Q-0150 | 150 | 535 | 358 | 517 | 8-23 |
| CARV-E32Q-0200 | 200 | 635 | 430 | 608 | 8-23 |
| CARV-E32Q-0250 | 250 | 685 | 490 | 715 | 12-23 |
| CARV-E32Q-0300 | 300 | 740 | 545 | 800 | 12-23 |
| CARV-E32Q-0400 | 400 | 800 | 620 | 910 | 16-25 |
| CARV-E32Q-0500 | 500 | 920 | 735 | 1115 | 20-25 |
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | 球墨鑄鐵；不銹鋼 |
| 2 | 上閥蓋 | 球墨鑄鐵；不銹鋼 |
| 3 | 浮球 | 不銹鋼 |
| 4 | 杠桿架 | 不銹鋼 |
| 5 | 杠桿 | 不銹鋼 |
| 6 | 浮球塞頭 | 不銹鋼 |
| 7 | 密封 | 橡膠 |
| 8 | 排氣彎管 | 球墨鑄鐵；不銹鋼 |
| 9 | 排氣口蓋 | 球墨鑄鐵；不銹鋼 |
動力式高速進排氣閥安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等(具體以實際工況為準)，充水時高速排氣；滿管時持續微量排除水中析出的氣體；管道泄水放空時高速吸氣防止管道形成負壓。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動力式高速進排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
