平底臨時過濾器

內容摘要

臨時過濾器安裝在管道上能除去流體中的較大固體雜質，使機器設備等能正常工作和運轉，達到穩定工藝過程，保障安全生產。當液體進入置有一定規格濾網的濾筒后，其雜質被阻攔，而清潔濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此使用維護方便。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

平底臨時過濾器參數表

產品品牌：	始高閥門	產品名稱：	平底臨時過濾器,錐形臨時過濾器,平板臨時過濾器
產品型號：	LSG1(平底);LSG2(尖底);LSG3(平板)	閥體材質：	不銹鋼
連接方式：	法蘭	公稱通徑：	DN15~DN600
驅動方式：	自動	適用介質：	水、氣、油等
適用溫度：	-30℃-425℃	公稱壓力：	1.0MPa-10MPa

閥門概述Product introduction

注意事項Matters needing attention

1、確定實際管道流體介質的溫度與壓力。如果臨時過濾器不能承受高溫或壓差，它可能會破損并對其安裝位置后端設備造成損壞。臨時過濾器上的預期壓降是否會導致下游工作壓力低于管線所需的壓力？例如，下游壓力不應低于泵的凈正吸入壓頭（NPSHr）。
2、過濾精度考慮。臨時過濾器過濾網小孔直徑應該比預計流過它的min碎片略小。如果μm值較高，可能會在過濾器上產生較大的壓降或?qū)е缕涫А?br /> 3、是否比較好拆裝�？紤]在靠近臨時過濾器和/或可拆卸線軸的位置添加管道支架或管架，以便可以較容易拆裝臨時過濾器。
4、是否方便更換臨時過濾器。是否有多余的備件可以在拆除管道中舊的臨時過濾器時使用。是否有截止閥等開關閥類在更換時能夠截?cái)嗌舷掠瘟黧w，讓您方便更換。
5、安裝位置。不要在對流態較為靈敏的設備的上游直接安裝臨時過濾器。如果可能，將其安裝在下游。

外形尺寸Overall Dimension

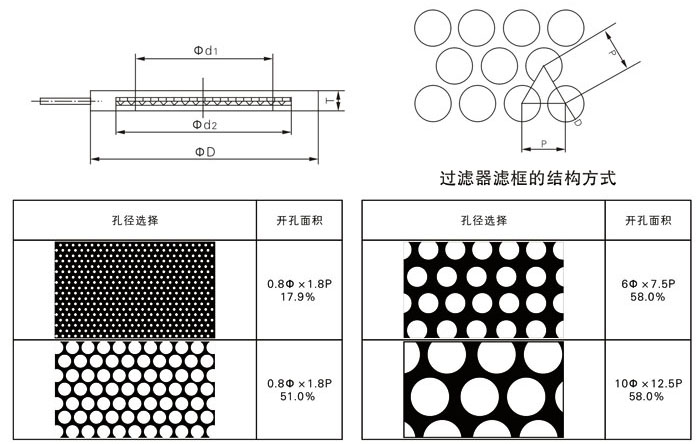

平板臨時過濾器尺寸

產品代號	DN	d1	d2	T	D(2.0MPa)	D(5.0MPa)	D(ANSI 150LB)	D(ANSI 300LB)
LSG3-0015	15	18	30	4	55	55	45.5	51.5
LSG3-0020	20	24	38	4	60	60	55	63.5
LSG3-0025	25	29	45	4	71	71	64.5	70
LSG3-0032	32	36	54	4	81	81	74	79.5
LSG3-0040	40	44	63	4	86	86	83.5	92.5
LSG3-0050	50	55	75	6	101	101	101.5	108
LSG3-0065	65	70	90	6	121	121	120.5	127
LSG3-0080	80	83	105	6	131	137	133.5	146
LSG3-0100	100	105	130	8	156	162	171.5	178
LSG3-0125	125	130	158	8	187	200	194	213
LSG3-0150	150	155	185	10	217	235	219.5	248
LSG3-0200	200	205	235	10	267	280	276.5	305
LSG3-0250	250	255	290	10	330	353	337	358.5

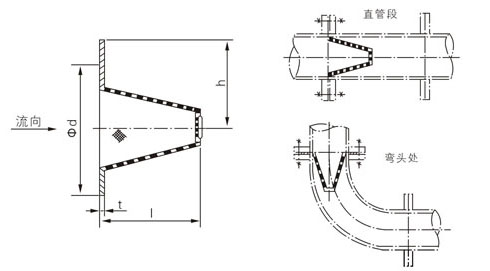

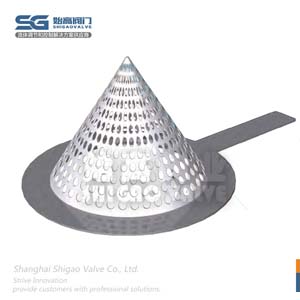

錐形臨時過濾器尺寸

產品代號	DN	d(PN6)	d(PN10)	d(PN25)	I	h	t	有效過濾面積m³
LSG2-0020	20	52	60	60	19	85	2	0.00022
LSG2-0025	25	62	70	70	26	90	2	0.00046
LSG2-0032	32	72	80	80	34	100	2	0.00076
LSG2-0040	40	84	90	90	41	120	2	0.00114
LSG2-0050	50	94	105	105	55	130	2	0.00216
LSG2-0065	65	114	125	125	77	140	2	0.00422
LSG2-0080	80	132	142	142	92	150	2	0.00603
LSG2-0100	100	152	162	162	113	160	2	0.00924
LSG2-0125	125	182	192	192	143	190	3	0.01468
LSG2-0150	150	206	218	218	172	210	3	0.02138
LSG2-0200	200	262	272	282	242	240	3	0.04255
LSG2-0250	250	316	326	340	302	270	3	0.06693
LSG2-0300	300	370	382	395	363	300	3	0.09654
LSG2-0350	350	420	438	454	425	340	6	0.1312
LSG2-0400	400	470	492	510	479	365	6	0.1677
LSG2-0500	500	575	590	616	600	430	6	0.2641
LSG2-0600	600	676	690	746	714	490	6	0.3754

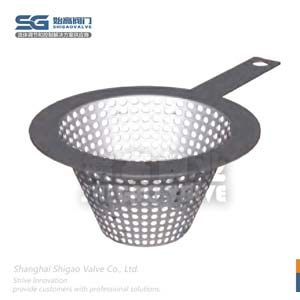

平底臨時過濾器尺寸

產品代號	DN	d(PN6)	d(PN10)	d(PN25)	I	h	t	有效過濾面積m³
LSG1-0025	25	62	70	70	46	90	2	0.00094
LSG1-0032	32	72	80	80	61	100	2	0.00177
LSG1-0040	40	84	90	90	66	120	2	0.00259
LSG1-0050	50	94	105	105	81	130	2	0.00460
LSG1-0065	65	114	125	125	91	140	2	0.00699
LSG1-0080	80	132	142	142	111	150	2	0.01030
LSG1-0100	100	152	162	162	141	160	2	0.01550
LSG1-0125	125	182	192	192	172	190	3	0.02479
LSG1-0150	150	206	218	218	202	210	3	0.03463
LSG1-0200	200	262	272	282	262	240	3	0.03379
LSG1-0250	250	316	326	340	322	270	3	0.09699
LSG1-0300	300	370	382	395	362	300	3	0.13594
LSG1-0350	350	420	438	454	404	340	6	0.17343
LSG1-0400	400	470	492	510	464	365	6	0.22476
LSG1-0500	500	575	590	616	564	430	6	0.34523
LSG1-0600	600	676	690	726	684	490	6	0.50199

結語Conclusion

臨時過濾器的原理為流體進入濾筒后，管道內流體含有的雜質被阻攔，而清潔的流體從另一端流出，當需要清洗的時候，需要從管道上卸下錐形濾筒，清洗后再裝入。臨時過濾器的特點是主要用于管線啟動之前，安裝在管道的兩法蘭之間，設備簡單、方便、適用廣。臨時過濾器主要分為尖底臨時過濾器和平底臨時過濾器。
