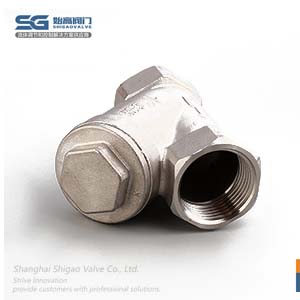

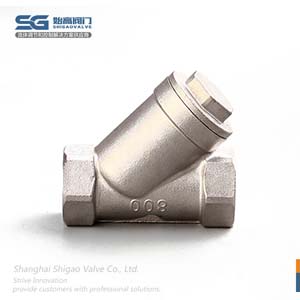

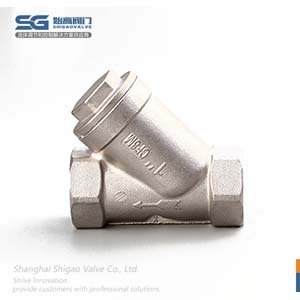

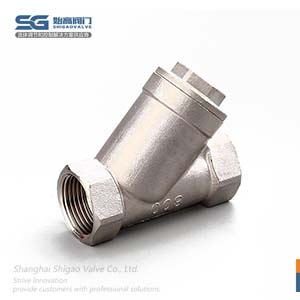

不銹鋼絲扣過濾器

內容摘要

不銹鋼絲扣過濾器是輸送介質管道上不可缺少的一種裝置之一，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來過濾介質中的雜質，以保護閥門及設備的正常使用。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

不銹鋼絲扣過濾器參數表

產品品牌：	始高閥門	產品名稱：	不銹鋼絲扣過濾器
產品型號：	YG-B1-F-16-P	閥體材質：	CF8;CF8M
連接方式：	絲扣螺紋	公稱通徑：	DN8~DN100
驅動方式：	自動	適用介質：	水、油、氣、硝酸類、醋酸類
適用溫度：	0℃≤t≤120℃	公稱壓力：	800WOG
設計及制造標準：	ANSI B16.34、GB/T-12224-2015	試驗標準：	API598、GB/T13927-2008、EN12516-3
螺紋標準：	G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

不銹鋼絲扣過濾器是輸送介質管道上不可缺少的一種裝置之一，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來過濾介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此使用維護方便。

主要零部件材質Material of main parts

序號	零件名稱	材質
1	閥體	CF8/CF8M
2	過濾網	SS304/SS316
3	墊圈	PTFE/RPTFE
4	閥蓋	CF8/CF8M

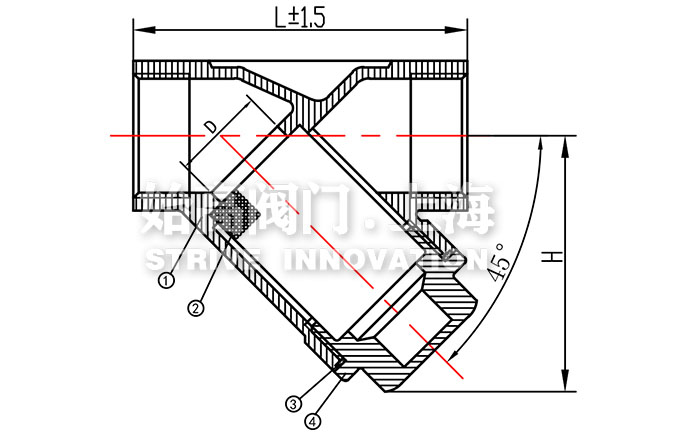

外形尺寸Overall Dimension

絲扣Y型過濾器尺寸

產品代號	SIZE	DN	D	L±1.5	H	KG
YG-B1-F-16-P-0008	1/4	8	8	54	35	0.135
YG-B1-F-16-P-0010	3/8	10	10	54	35	0.120
YG-B1-F-16-P-0015	1/2	15	15	59	45	0.155
YG-B1-F-16-P-0020	3/4	20	20	73	60	0.275
YG-B1-F-16-P-0025	1	25	25	84	63	0.355
YG-B1-F-16-P-0032	1-1/4	32	32	97	80	0.55
YG-B1-F-16-P-0040	1-1/2	40	40	106	88	0.73
YG-B1-F-16-P-0050	2	50	50	127	109	1.235
YG-B1-F-16-P-0065	2-1/2	65	65	165	138	2.43
YG-B1-F-16-P-0080	3	80	80	188	153	3.835
YG-B1-F-16-P-0100	4	100	100	232	196	5.835

注意事項Matters needing attention

1、根據過濾器的使用范圍合理地使用。
2、安裝前應將管道內的焊渣、雜物去掉干凈，以免損壞過濾器。 3、安裝時應按過濾器的箭頭方向進行。
4、過濾器的運行及維護系統 工作一段時間后（一般不超過一周），應進行清洗，以去掉系統初始運行時積聚在濾網上的雜質污物。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。警告∶每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。
5、過濾器使用中，應定期檢查是否工作正常，發現異常情況，應立即去掉，以免造成事故。
6、長期存放時，應置于通風干燥處，并定期檢查和保養。

過濾精度Filter essence

過濾器目數表

結語Conclusion

過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型銅過濾器適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
