更新時間：2023-08-23 21:45:15

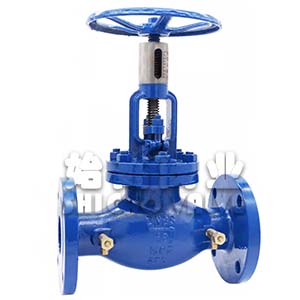

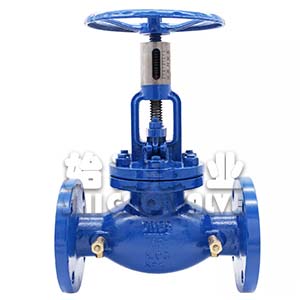

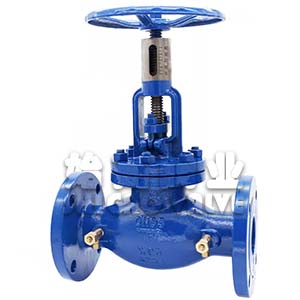

STBV-D16Q - 大連式靜態平衡閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	大連式靜態平衡閥
產品型號：	STBV-D16Q	閥體材質：	球墨鑄鐵/鑄鋼
公稱通徑：	DN15~DN500	適用壓力：	PN10/PN16
驅動方式：	手動	適用介質：	空調冷熱水/乙/丙二醇溶液
適用溫度：	-20°C ~ +120°C	閥蓋材質：	球墨鑄鐵/鑄鋼

閥門概述Product introduction

大連式靜態平衡閥是一種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱、空調系統中存在的室溫冷熱不均問題。由于該閥門設有開啟度指示、開度鎖定裝置及流量測定的測壓嘴，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了"大流量、小溫差"的不合理現象。

用途Application

1、鍋爐或冷水機組：鍋爐或冷水機組在并聯安裝時，如果各機組的流量與其額定流量不一致，將使機組不能在高效點運行，影響機組發揮最大效能。這種情況應在每臺鍋爐或冷水機組處安裝平衡閥，使每臺機組都能達到設計出力，保證每臺機組安全、正常運行。冷水機組連接多臺冷卻塔時，每臺冷卻塔也應安裝平衡閥。

2、熱力站：在熱電站或鍋爐房向若干熱力站供熱水的系統中，為使各熱力站獲得要求的水流量，應在各熱力站的一次環路側安裝平衡閥。為保證各二次環路水流量為設計流量，熱力站的各二次環路側也應安裝平衡閥。

3、小區供熱管網：小區供熱管網往往由一個鍋爐房或熱力站向若干棟建筑物供熱。由總管、干管和各干管上與建筑物管路入口相連的支管組成。由于每棟建筑物距離熱源遠近不同，如果缺乏有效設備來消除近環路的剩余壓頭，將使流量分配不符合設計要求，造成遠端過熱，遠端過冷。應在每條干管和每條支管上安裝平衡閥，保證各干管和每棟建筑物之間的流量平衡。

4、建筑物內供熱和空調管網：建筑物內供熱和空調管網系統，要滿足節能要求，就需要保證所有的立管和支管都復合設計流量。這是在總管、干管、立管和支管上都安裝平衡閥。

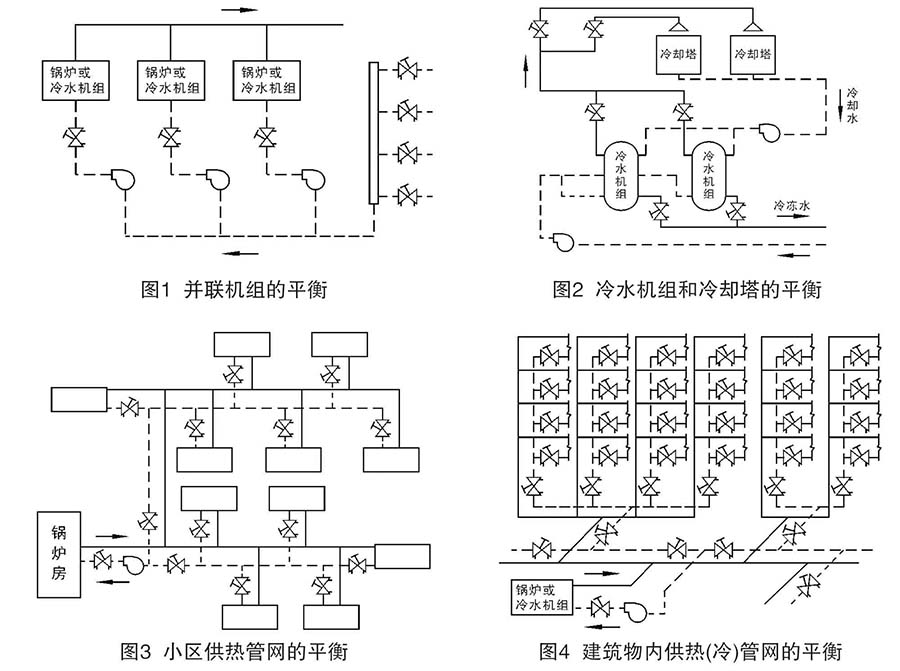

應用場所

結構特點Features

1、較理想的調節性能。
2、優秀的截止功能。
3、準確到1/10圈的開啟狀態顯示。
4、理論流量特性曲線為等百分比特性曲線。
5、對應每個整圈都有因定的流量系數，調試中只要測量出閥門兩端壓差，就可以方便計算出流經閥門的流量。
6、KPF靜態流量平衡閥內部元件采用1Cr18Ni9或銅合金制造，抗腐蝕性能力強，使用壽命長，內升降閥桿，無須預留操作空間。

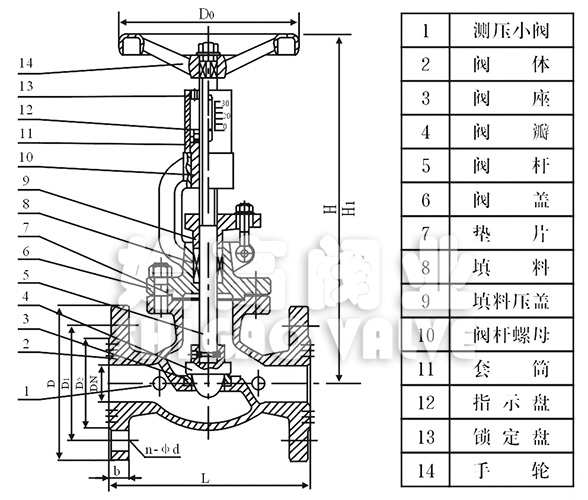

外形尺寸Overall Dimension

大連式靜態平衡閥尺寸

產品代號	DN	L	D	D1	D2	b	n-d	H關閉	H1開啟	D0
STBV-D16Q-015	15	108	95	65	45	14	4-14	187	200	100
STBV-D16Q-020	20	117	105	75	55	16	4-14	200	214	120
STBV-D16Q-025	25	127	115	85	65	16	4-14	210	227	140
STBV-D16Q-032	320	140	135	100	78	18	4-18	298	318	160
STBV-D16Q-040	40	165	145	110	85	18	4-18	338	363	180
STBV-D16Q-050	50	203	160	125	100	20	4-18	368	398	200
STBV-D16Q-065	65	216	180	145	120	20	4-18	380	410	220
STBV-D16Q-080	80	241	195	160	135	22	8-18	408	443	240
STBV-D16Q-100	100	292	215	180	155	24	8-18	443	483	280
STBV-D16Q-125	125	330	245	210	185	26	8-18	488	543	320
STBV-D16Q-150	150	356	280	240	210	26	8-23	623	688	350
STBV-D16Q-200	200	495	335	295	265	28	30	12-23	687	762
STBV-D16Q-250	250	622	405	355	320	32	12-26	782	867	450
STBV-D16Q-300	300	698	460	410	375	32	12-26	914	1009	550
STBV-D16Q-350	350	787	520	470	435	36	16-26	968	1073	600
STBV-D16Q-400	400	914	580	525	485	38	16-30	1037	1152	700
STBV-D16Q-450	450	978	640	585	545	40	20-30	1062	1177	700
STBV-D16Q-500	500	978	705	650	608	42	20-33	1440	1440	750

結語Conclusion

大連式靜態平衡閥主要用于中央空調系統或供熱采暖系統，通過專用調試設備，現場對水系統流量進行準確預調節，保證各支路流量與設計流量的比值相等，從而使整個系統處于靜態水力平衡狀態。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的大連式靜態平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
