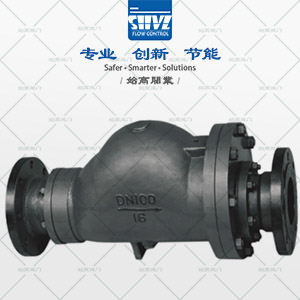

G3,G5,GM,GSB,GH4 - 杠桿浮球式疏水閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌: | 始高閥門 | 產品名稱: | 杠桿浮球式疏水閥 |
| 產品型號: | G3,G5,GM,GSB,GH4 | 閥體材質: | 鑄鋼WCB;不銹鋼CF8 |
| 連接方式: | 法蘭 | 公稱通徑: | DN25~DN100 |
| 驅動方式: | 自動 | 適用介質: | 蒸汽;空氣;凝結水 |
| 工作溫度: | <300℃ | 公稱壓力: | PN16~PN40 |
| 安裝位置: | 水平連接 | 設計制造: | EN 26704;ISO 6552 |
| 連接長度: | EN 26554;GB/T 12250 | 試驗標準: | GB/T 12251-2005;EN 26948 |
|
G3,G5,GM,GSB,GH4系列杠桿浮球式疏水閥剛啟動時,自動排空氣裝置處于開啟狀態,迅速排除系統中的不凝結氣體。當蒸汽和熱凝結水進入時,閥腔內溫度隨之升高,排氣裝置自動關閉;此時浮球隨水位的變化而自動升降,帶動杠桿調節閥座孔的開度,連續排放凝結水。當凝結水停止進入時,浮球靠自重下降,驅使杠桿帶動閥芯關閉閥座孔。由于閥座孔在凝結水位下,形成水封,工作時達到無新鮮蒸汽泄漏。
-平衡雙閥座設計,與同類的疏水閥相比體積小而排量大,在大排量場合能發揮作用;
-內置雙金屬空氣自動排放閥,可防止空氣氣堵;
-全部部件安裝在閥蓋上,方便養護;

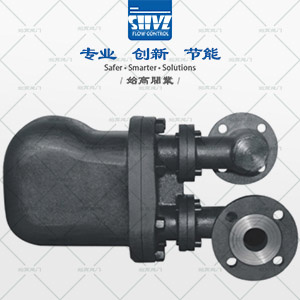

-GSB系列進出口不在同一水平線上。法蘭配管靈活,即可左進右出,也可右進左出或上進下出。

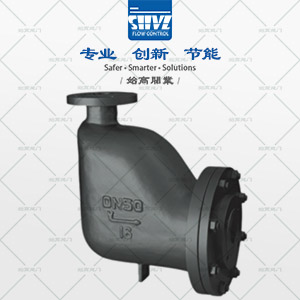

-GH4為角式連接,上進側出。

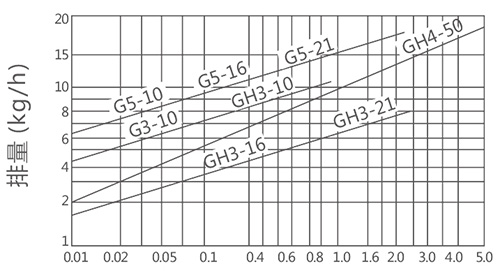

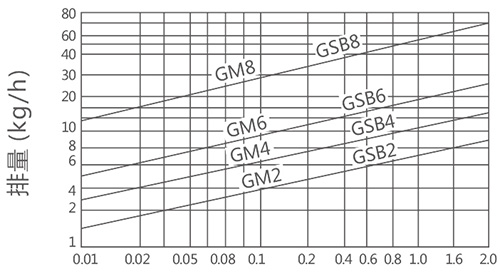

注:1、圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
2、壓差是指疏水閥的入口端與出口端的壓力差。

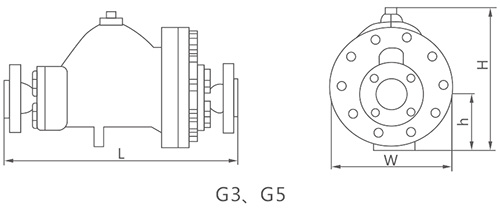

| 型號 | DN | L | H | h | W |
| G3-10-16-21 | 25-50 | 265 | 280 | 115 | 230 |
| G5-10-16-21 | 50-100 | 360 | 300 | 120 | 260 |
| GH3-10R | 25-32 | 427 | 20 | 115 | 230 |
| GH3-16R | 25-50 | 437 | 280 | 115 | 230 |
| GH3-21R | 50 | 457 | 280 | 115 | 230 |
| GH5-10-16R | 15-100 | 570 | 300 | 120 | 260 |
| GH5-21R | 50-100 | 570 | 300 | 120 | 260 |
| GH4-50 | 40-80 | 345 | 430 | 340 | 270 |
| GM2/GSB2-10/20 | 25-40 | 200 | 230 | 83 | - |
| GM2/GSB2-10/20 | 50 | 210 | 230 | 83 | - |
| GM4/GSB4-10/20 | 32-50 | 200 | 310 | 105 | - |
| GM6/GSB6-10/20 | 40-80 | 270 | 345 | 130 | - |
| GM8/GSB8-10/20 | 80-100 | 350 | 482 | 174 | - |
G3,G5,GM,GSB,GH4杠桿浮球式疏水閥是利用蒸汽和冷凝水的密度差來操作的。通過凝結水液位變化,使浮球升降帶動閥瓣的開啟或關閉,達到阻氣排水的目的。這種類型的疏水閥操作十分便利,閥門能在冷凝水負荷變化時有效工作,同時不受操作壓力驟然變化的影響。
