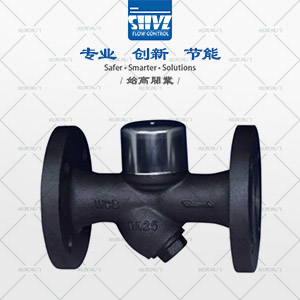

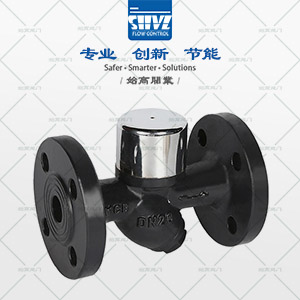

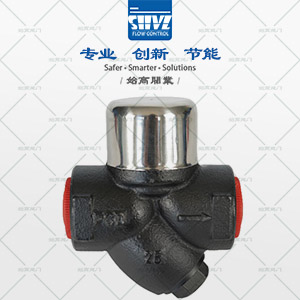

CS19,CS49 - 熱動力圓盤式疏水閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 熱動力圓盤式疏水閥 |
| 產品型號： | CS19;CS49 | 閥體材質： | 邱志摩鑄鐵;鑄鋼 |
| 連接方式： | 螺紋;法蘭 | 公稱通徑： | DN15~DN50 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| TMO最大工作溫度： | 300℃ | 公稱壓力 | PN16;PN25 |
|
閥門概述Product introduction
CS19,CS49熱動力圓盤式蒸汽疏水閥根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化，使動作閥片上下壓差變化，氣動閥片開啟和關閉，從而達到阻汽排水的目的。常見安裝于蒸汽用戶的各種高、中、低壓蒸汽管網或伴熱工況。
排量圖Displacement diagram
外形尺寸Overall Dimension
| DN | A | B | C | D |
| 15 | 90 | 53 | 110 | 50 |
| 20 | 90 | 53 | 112 | 52 |
| 25 | 90 | 53 | 118 | 56 |
| 32 | 130 | 77 | 160 | 81 |
| 40 | 130 | 77 | 160 | 81 |
| 50 | 150 | 80 | 195 | 95 |
| DN | A | B | C | D |
| 15 | 150 | 53 | 110 | 50 |
| 20 | 150 | 53 | 110 | 50 |
| 25 | 160 | 53 | 110 | 50 |
| 32 | 230 | 68 | 148 | 70 |
| 40 | 230 | 68 | 148 | 70 |
| 50 | 230 | 77 | 158 | 77 |
結語Conclusion
CS19,CS49熱動力圓盤式疏水閥的結構合理、體積小、重量輕、安裝方便。不怕凍、耐水擊、耐過熱帶有不銹鋼過濾裝置、維護方便動作靈敏、密封性能好，使用壽命長。
