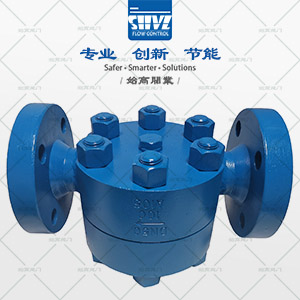

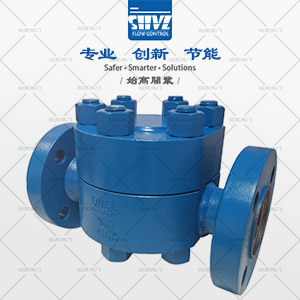

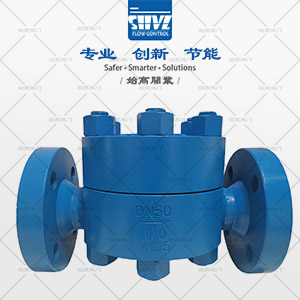

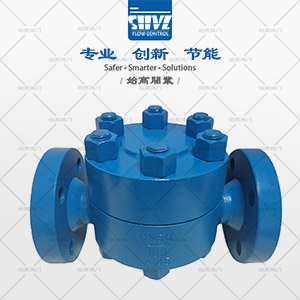

HRF150-160,CS49Y-160I - 高壓熱動力疏水閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 高壓熱動力疏水閥 |
| 產品型號： | HRF150-160,CS49Y-160I | 閥體材質： | WCB;WC6;A105 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN50 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| TMO最大工作溫度： | 550℃ | 公稱壓力 | PN100;PN160 |
|
閥門概述Product introduction
CS49Y高壓熱動力疏水閥利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不通熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化，使動作閥片上下壓差變化，氣動閥片開啟和關閉，從而達到阻汽排水的目的。常見安裝于蒸汽用戶的各種高、中、低壓蒸汽管網或伴熱工況。
結構特點Features
1、閥體材料采用鍛打鉻鉬釩鋼，耐腐蝕，耐磨損，耐高溫、高壓，持久耐用。
2、適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。
3、有內置過濾網，并在管路上能更換零件，維護簡便。
排量圖Displacement diagram
外形尺寸Overall Dimension
CS49Y PN100/600LB
| DN | L | H | h | W |
| 15 | 230 | 112 | 23 | 135 |
| 20 | 230 | 112 | 23 | 135 |
| 25 | 230 | 116 | 27 | 140 |
| 32 | 320 | 153 | 33 | 180 |
| 40 | 320 | 153 | 33 | 180 |
| 50 | 320 | 157 | 37 | 195 |
CS49Y PN160/900LB
| DN | L | H | h | W |
| 15 | 230 | 112 | 23 | 135 |
| 20 | 230 | 112 | 23 | 135 |
| 25 | 230 | 116 | 27 | 140 |
| 32 | 320 | 153 | 33 | 180 |
| 40 | 320 | 153 | 33 | 180 |
| 50 | 350 | 160 | 40 | 220 |
結語Conclusion
高壓熱動力疏水閥抗腐蝕性強，動作可靠，經久耐用，在工作壓力范圍內，無需調整，節能效果好，其內置過濾網，能有效阻止雜質進入閥內，保證蒸汽疏水閥正常工作，它能在管路上更換零部件，維護簡便。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高壓熱動力疏水閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
