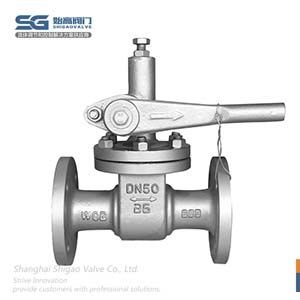

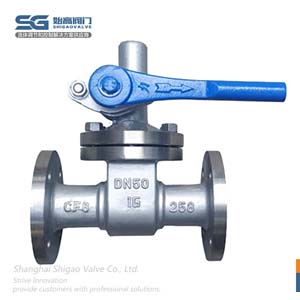

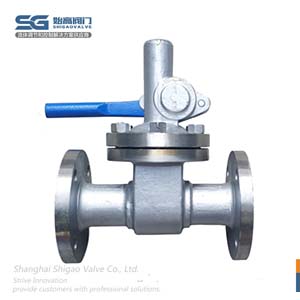

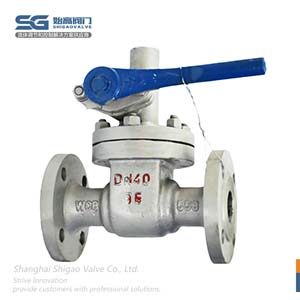

快速排污閘閥

內容摘要

PZ44H快速排污閘閥是由閘閥演變而來的，利用齒輪轉90°帶動閥桿提升實現開啟和關閉的目的。排污閘閥不僅結構簡單、密封性能好，而且體積小，重量輕、耗材少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。

詢價請直接撥打021-31261651至銷售部，或通過右側企業(yè)QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	快速排污閘閥
產品型號：	PZ44H	閥體材質：	鑄鋼、碳鋼、不銹鋼
連接方式：	法蘭	公稱通徑：	DN25~DN100
驅動方式：	手動	適用介質：	水等
適用溫度：	-20℃-180℃	公稱壓力：	PN16;PN25;PN40
設計制造：	GB/T 12234	結構長度：	GB/T 12221；GB/T 15188.1
法蘭標準：	GB/T 9113；JB/T 79	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

快速排污閘閥簡介

PZ44H快速排污閘閥是由閘閥演變而來的，利用齒輪轉90°帶動閥桿提升實現開啟和關閉的目的。排污閘閥不僅結構簡單、密封性能好，而且體積小，重量輕、耗材少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉�？焖倥盼坶l閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上機械密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。

快速排污閘閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保開啟靈活。

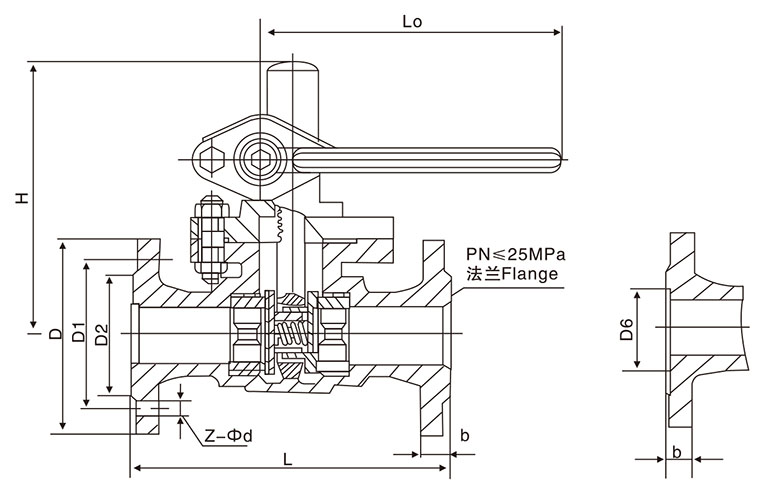

快速排污閘閥的主要外形和連接尺寸

快速排污閘閥尺寸

型號	DN	L	D	D1	D2	b	z-d	H	L0
PZ44/8H-16	25	160	115	85	65	14	4-14	160	180
	32	180	135	100	78	16	4-18	180	200
	40	230	145	110	85	16	4-18	220	220
	50	250	160	125	100	16	4-18	230	240
	65	265	180	145	120	18	4-18	250	280
	80	280	195	160	135	20	8-18	280	350
	100	320	215	180	155	20	8-18	400	500
PZ44/8H-25	25	160	115	85	65	15	4-14	160	180
	32	180	135	100	78	18	4-18	180	200
	40	230	145	110	85	18	4-18	220	220
	50	250	160	125	100	20	4-18	230	240
	65	265	180	145	120	22	8-18	250	280
	80	280	195	160	135	22	8-18	280	350
	100	320	230	190	160	24	8-23	400	500
PZ44/8H-40	25	160	115	85	65	16	4-14	160	180
	32	180	135	100	78	18	4-18	180	200
	40	230	145	110	85	18	4-18	220	220
	50	250	160	125	100	20	4-18	230	240
	65	265	180	145	120	22	8-18	250	280
	80	280	195	160	135	22	8-18	280	350

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的快速排污閘閥性能參數、結構尺寸參數、價格等詳情，請聯(lián)系我們。
