德標波紋管閘閥

產品信息
產品型號：WZ41H	021-31261651
產品口徑：DN15-DN600	www.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、德標波紋管閘閥概述

WZ41H德標波紋管閘閥在管道上主要起切斷介質作用，可用于不同介質全開或全閉使用，但不可作為節流用。其優點為流體阻力小，啟、閉所需要的力矩比較小；介質的流向不受限制，可以使用在介質向兩個方向流動的環網管路上。結構長度比較小，利于管道安裝。

二、德標波紋管閘閥參數表

公稱通徑：DN15-DN600	公稱壓力：1.6MPa-4.0MPa	適用介質：水、蒸汽、油
適用溫度：-20℃-425℃	閥體材質：碳鋼、不銹鋼	連接方式：法蘭、焊接
設計標準：DIN 3356	連接法蘭標準：DIN 2543-2545	結構長度標準：DIN 3202、GB/T12221-2005

三、德標波紋管閘閥的特點

1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

四、德標波紋管閘閥尺寸表

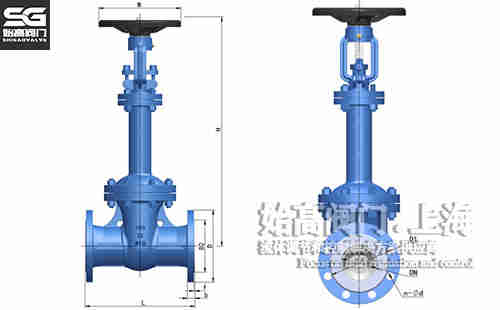

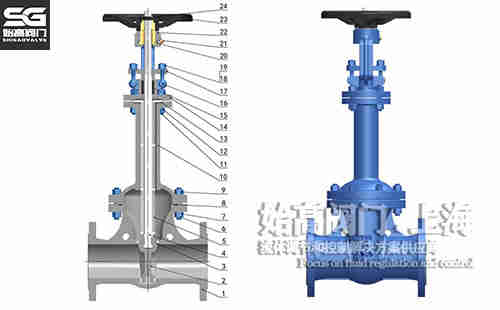

德標波紋管閘閥尺寸德標波紋管閘閥結構

DN	L	D	D1	D2	b
40	240	150	110	88	18
50	250	165	125	102	20
65	270	185	145	122	20
80	280	200	160	138	20
100	300	220	180	158	20
125	325	250	210	188	22
150	350	285	240	212	22
200	400	340	295	268	24
250	450	405	355	320	26
300	500	460	410	378	28
350	550	520	470	438	30
400	600	580	525	490	32
450	650	640	585	548	34
500	700	715	650	610	36
600	800	840	770	725	40

五、應用

德標波紋管閘閥設計為石墨和波紋管雙重密封，使得密封性能高于于普通閘閥，大大增加閥門的使用壽命。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標波紋管閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
