更新時間：2024-06-20 15:16:15

襯氟法蘭閘閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	襯氟法蘭閘閥
產品型號：	Z41F46	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭連接	公稱通徑：	1/2"~20"/DN15~DN500
驅動方式：	手動/氣動/傘齒輪/電動	適用介質：	水、油、酸堿物等
適用溫度：	-10℃~120℃	公稱壓力：	PN10~PN25/150LB-300LB
設計標準：	GB/T 12224；HG/T3704	結構長度：	GB/T 12221
法蘭尺寸：	ASME B16.5；HG/T 20592	壓力試驗：	GB/T 13927

一、襯氟閘閥概述

Z41F46襯氟閘閥閥體采用適合襯里工藝要求的結構造型，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部包襯FEP(F46)或PCTE(F3)等氟塑料；密封副為FEP(F46)或其他材料組合，摩擦系數小，啟閉力矩低；填料采用F4標準填料，密封性能好，維修更換方便；介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作啟閉裝置。

二、襯氟閘閥參數表

公稱通徑：DN15-DN500	公稱壓力：0.6MPa-4.0MPa
適用介質：酸、堿等腐蝕性介質	適用溫度：-30℃-200℃
閥體材質：鑄鐵、鑄鋼、不銹鋼	設計與制造標準：GB/T12234
結構長度標準：GB/T12221	法蘭尺寸標準：HG/T 20592、ASME B16.5

三、襯氟閘閥尺寸表

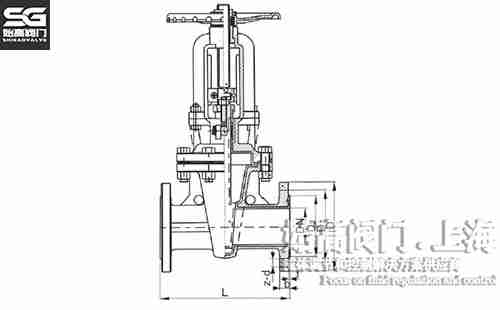

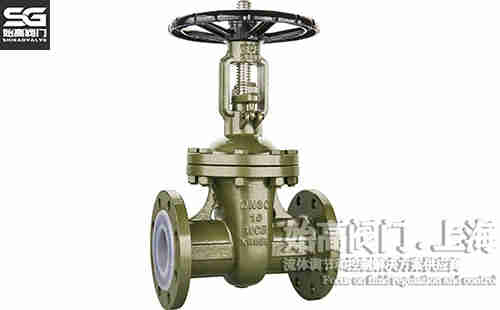

襯氟閘閥尺寸襯氟閘閥實物

DN	L	D	D1	D2	f	b	D0
15	140	95	65	45	3	16	140
20	152	105	75	58	3	18	140
25	165	115	85	68	3.5	18	140
32	178	140	100	78	3.5	18	160
40	240	150	110	88	3.5	18	180
50	250	165	125	102	4	18	180
65	270	185	145	122	4	18	220
80	280	200	160	138	4	20	240
100	300	220	180	158	4.5	20	280
125	325	250	210	188	4.5	22	320
150	350	285	240	212	4.5	22	350
200	400	340	295	268	5	24	400
250	450	395	350	320	5	26	450
300	500	445	400	370	5	26	500
350	550	505	460	430	5	26	600
400	600	565	515	482	5	26	650
450	650	615	565	532	6	28	700
500	700	670	620	585	6	28	800

四、應用

襯氟楔式閘閥是一種常見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質。楔式閘閥不允許微量開啟在管路中作節能裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。
