氣動低溫緊急切斷閥

內容摘要

氣動低溫緊急切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG，液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速可靠和防靜電的特點。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動低溫緊急切斷閥參數表

產品品牌：	始高閥門	產品名稱：	氣動低溫緊急切斷閥
產品型號：	DJ661F-40P	公稱通徑：	DN20~DN200
氣缸材質：	鑄鋁	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制
適用溫度：	-196℃~70℃	公稱壓力：	4.0MPa
強度試驗壓力：	6.4MPa	氣密封試驗壓力：	4.0MPa
反向密封試驗壓力：	0.4MPa	氣缸氣源壓力：	0.4~0.6MPa
適用介質：	LO2、LN2、LAr、LNG、LC2H4等	緊急切斷溫度：	+70℃±5℃
緊急切斷時間：	≤2s	連接形式：	承插焊

氣動低溫緊急切斷閥簡介

氣動低溫緊急切斷閥的工作原理

再正常的情況下，利用活塞上部彈簧的壓力，推動活塞向下運動，繼而帶動活塞桿和閥桿向下，使閥頂密封面和閥座密封面緊密貼合，實現閥門的關閉；當向氣缸充壓后，活塞壓縮彈簧向上運動，帶動活塞桿和閥桿向上，將閥頂抬高，閥門開啟；

當閥門處于開啟位置，正常工作時，若環境溫度升高至70℃±5℃時，安裝在氣缸處的易熔塞化，氣缸泄壓，彈簧推動活塞向下運動，帶動閥桿和閥頂向下，迅速關閉閥門，阻止介質繼續流動，防止危險發生或擴大。

氣動低溫緊急切斷閥的結構特點

低溫截止閥和上帶彈簧復位的氣動執行機構，再氣缸部位加裝安全附件（易熔塞）；
閥本體部分利用手動低溫截止閥的結構，密封面上作必要的改進，使其更適用于緊急切斷的使用要求；
執行器部分為單氣缸活塞機構，動作平穩可靠；
閥門的復位力來自高品質的壓縮彈簧；
若無法正常向閥門提供驅動氣源時，可用閥門的手動裝置啟閉閥門，不至于影響整個系統的正常工作。

氣動低溫緊急切斷閥的外形和連接尺寸

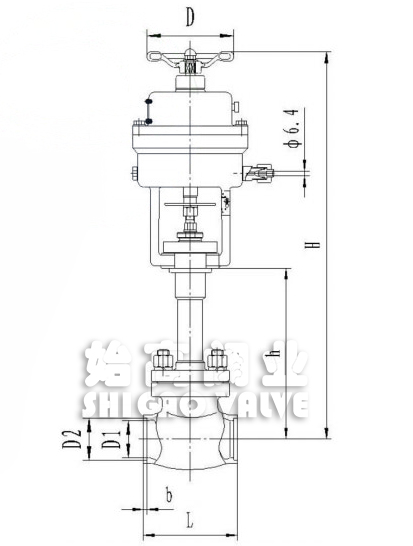

氣動低溫緊急切斷閥尺寸圖

產品代號	L	H	h	D	D1	D2	b
S206DA20	80	458	201	80	24	25.5	6
S206DA25	80	458	201	80	26	32.5	6
S206DA32	100	460	206	100	36	38.5	8
S206DA40	100	460	263	120	42	45.5	8
S206DA50	126	600	285	120	50	57.5	10
S206DA65	150	600	285	120	66	70.5	10
S206DA80	180	830	415	160	80	89.5	15
S206DA100	200	860	442	160	100	108.5	15
S206DA125	280	1020	470	300	125	133.5	15
S206DA150	300	1050	500	300	150	159.5	20
S206DA200	400	1150	600	300	200	219.5	20

結語

DJ661F-40P氣動低溫緊急切斷閥氣缸沖入指定壓力時，活塞上升帶動閥桿開啟閥門，關閉時釋放氣缸內氣體，活塞在彈簧的作用下帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。旋轉頂部的手輪帶動閥桿與閥瓣向上運動，可手動開啟閥門。低溫閥門主要應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氫、二氧化碳低溫貯槽及槽車。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動低溫緊急切斷閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
