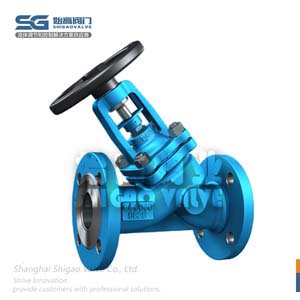

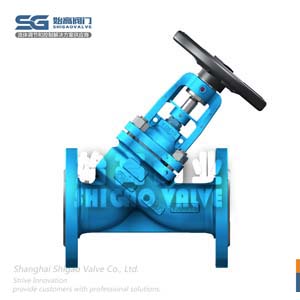

J4德標Y型波紋管截止閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

J4德標Y型波紋管截止閥參數表

產品品牌：	始高閥門	產品名稱：	德標Y型波紋管截止閥
產品型號：	J4-B4-H-16-C	閥體材質：	GS-C25/1.0619；1.4581
連接方式：	法蘭	適用壓力：	PN16/PN25/PN40
公稱通徑：	DN15~DN200	驅動方式：	手動
應用場合：	導熱油系統；蒸汽系統；冷熱水系統等	適用溫度：	-40℃~420℃
設計標準：	DIN 3356	結構長度：	DIN 3202
法蘭標準：	DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239	測試標準：	DIN 3352 Part 1；DIN 3230 Part 3

閥門概述Product introduction

德標Y型波紋管截止閥是一種新型的截止閥，因本閥為雙重密封設計，所以密封性能比普通截止閥有著更加可靠性能。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。德標Y型波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

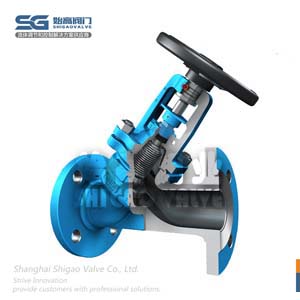

結構特點Features

1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質呈流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

主要零部件材質Material of main parts

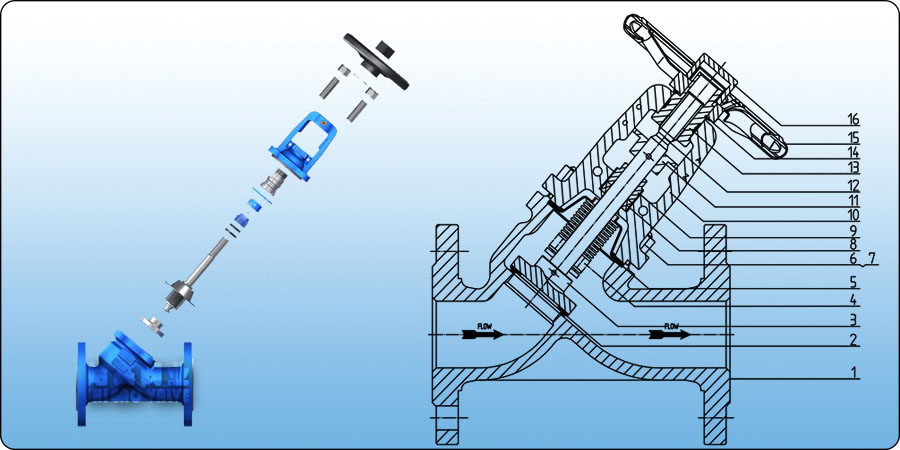

德標Y型波紋管截止閥結構示意圖

序號	名稱	材質
1	閥體	1.0619	1.4308	1.4408
2	閥座密封	X20Cr13overlay	Integral SS304	Integral SS316
3	閥瓣密封面	X20Cr13overlay	Integral SS304	Integral SS316
4	波紋管	SS316L	SS316L	SS316L
5	墊片	S.S.reinforced graphite	S.S.reinforced graphite	S.S.reinforced graphite
6	六角螺母	ASTM A194 2H	ASTM A194 8	ASTM A194 8
7	螺栓	ASTM A193 B7	ASTM A193 B8	ASTM A193B8
8	填料	Graphite	Graphite	Graphite
9	壓蓋	1.0460	S.S	S.S
10	閥蓋	1.0619	1.4308	1.4408
11	防腐蝕裝置	Steel	SS304	SS304
12	閥桿	X20Cr13	1.4301	1.4401
13	閥桿螺母	GGG40.3	Cu-ALLoy	Cu-ALLoy
14	螺帽	C.S	C.S	C.S
15	手輪	Steel	Steel	Steel
16	卡簧	65Mn	65Mn	65Mn

外形尺寸Overall Dimension

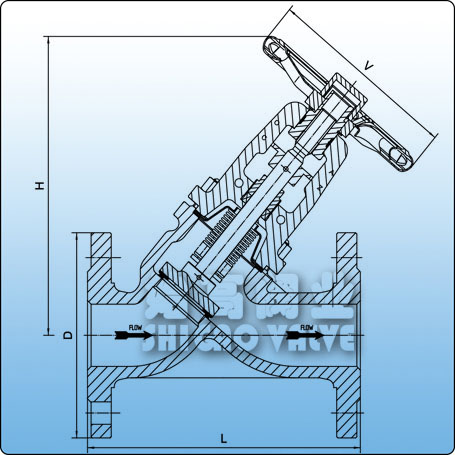

德標Y型波紋管截止閥尺寸圖

DIN PN16 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200
L RF/BW	130	150	160	180	200	230	290	310	350	400	480	600
D	95	105	115	140	150	165	185	200	220	250	285	340
V	140	140	160	160	180	180	200	250	300	350	400	450
H	190	190	200	200	225	235	250	290	385	410	480	630
Stroke	8	8	10	10	15	16	18	22	28	34	40	50

DIN PN25 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200
L RF/BW	130	150	160	180	200	230	290	310	350	400	480	600
D	95	105	115	140	150	165	185	200	235	270	300	360
V	140	140	160	160	180	180	200	250	300	350	400	450
H	190	190	200	200	225	235	250	290	385	410	480	630
Stroke	8	8	10	10	15	16	18	22	28	34	40	50

DIN PN40 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200
L RF/BW	130	150	160	180	200	230	290	310	350	400	480	600
D	95	105	115	140	150	165	185	200	235	270	300	375
V	140	140	160	160	180	180	200	250	300	350	400	450
H	190	190	200	200	225	235	250	290	385	410	480	630
Stroke	8	8	10	10	15	16	18	22	28	34	40	50

結語Conclusion

德標Y型波紋管截止閥是一種常見的閥門類型，它符合德國工業標準(DIN)制定的標準。該截止閥采用法蘭連接，適用于水、蒸汽、油和氣體等介質的管線上。該閥門結構簡單，密封性能好，安裝方便，操作靈活，使用壽命長。
