日標Y型過濾器

內容摘要

日標Y型過濾器在各個行業的運用中有效處理了大量生活及工業污水，使寶貴的水資源得到了有效的重復利用，節省大量的水資源功不可沒。Y型日標過濾器運行中的優勢包括全程全自動、免維護、過濾面積大、濾網效率高、使用壽命長、不銹鋼材質、過濾精度可選、規格齊全。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

日標Y型過濾器參數表

產品品牌：	始高閥門	產品名稱：	日標Y型過濾器
產品型號：	YG-B4-F-10K-P	閥體材質：	SCS13/SCS14
連接方式：	法蘭	公稱通徑：	50A~300A
驅動方式：	自動	適用介質：	水、氣、油品等
適用溫度：	0℃≤t≤120℃	公稱壓力：	10K/20K
設計標準：	JIS B2071	法蘭標準：	JIS B2220
結構長度：	JIS B2002	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

在流經管道的水、油、氣體、蒸汽等各種流體中，混入流體中的雜物及垃圾等，放置不做處理的話，會損傷在管道上的各種閥門的閥座，同時，可能會導致各種機器不能正常運轉，損壞機器。為了防患于未然，對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發揮著重要的功能。過濾器的構造是，內置過濾流體中雜物及垃圾的過濾網，在過濾器本體連接到配管的狀態下，就能夠?qū)Ψe存在過濾網中的雜物及垃圾進行清理、清掃。

主要零部件材質Material of main parts

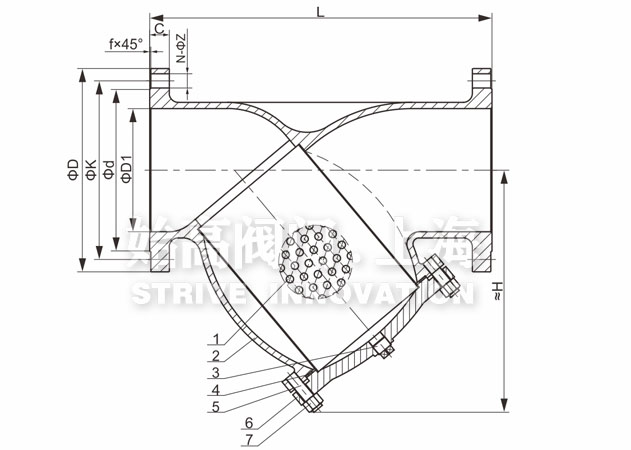

日標Y型過濾器尺寸

No.	零件名稱	材質	No.	零件名稱	材質
1	濾網	304/316	2	閥體	SCS13/SCS14
3	排污塞	SCS13	4	密封墊	PTFE
5	螺柱	304	6	閥蓋	SCS13/SCS14
7	螺母	304	-	-	-

JIS 10K外形尺寸Overall Dimension

產品代號	NPS	D1	d	K	D	f	C	N-Z	L	H
YG-B4-F-10K-P-0050	50A	50	96	120	155	2	16	4-19	232	115
YG-B4-F-10K-P-0065	65A	65	116	140	175	2	18	4-19	285(268)	145
YG-B4-F-10K-P-0080	80A	80	126	150	185	2	18	8-19	302(287)	164
YG-B4-F-10K-P-0100	100A	100	151	175	210	2	18	8-19	377(340)	212
YG-B4-F-10K-P-0125	125A	125	182	210	250	2	20	8-23	392	263
YG-B4-F-10K-P-0150	150A	150	212	240	280	2	22	8-23	442	295
YG-B4-F-10K-P-0200	200A	200	262	290	330	2	22	12-23	540	380
YG-B4-F-10K-P-0250	250A	250	324	355	400	2	24	12-25	665	505
YG-B4-F-10K-P-0300	300A	300	368	400	445	3	24	16-25	765	550

JIS 20K外形尺寸Overall Dimension

產品代號	NPS	D1	d	K	D	f	C	N-Z	L	H
YG-B4-F-20K-P-0050	50A	50	96	120	155	2	18	8-19	220	126
YG-B4-F-20K-P-0065	65A	65	116	140	175	2	20	8-19	270	149
YG-B4-F-20K-P-0080	80A	80	132	160	200	2	22	8-23	290	166
YG-B4-F-20K-P-0100	100A	100	160	185	225	2	24	8-23	355	207
YG-B4-F-20K-P-0125	125A	125	195	225	270	2	26	8-25	395	237
YG-B4-F-20K-P-0150	150A	150	230	260	305	2	28	12-25	465	281
YG-B4-F-20K-P-0200	200A	200	275	305	350	2	30	12-25	560	352
YG-B4-F-20K-P-0250	250A	250	345	380	430	2	34	12-27	690	505
YG-B4-F-20K-P-0300	300A	300	395	430	480	3	36	16-27	790	550

注意事項Matters needing attention

1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的較高壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

過濾精度Filter essence

過濾器目數表

結語Conclusion

過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型過濾器適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
