不銹鋼Y型過濾器

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

不銹鋼Y型過濾器參數表

產品品牌：	始高閥門	產品名稱：	不銹鋼Y型過濾器
產品型號：	YG-B4-F-16-P	閥體材質：	不銹鋼304/CF8；316/CF8M；316L/CF3M
連接方式：	法蘭	公稱通徑：	DN15~DN500
驅動方式：	自動	適用介質：	水、氣、油品等
適用溫度：	-40℃~300℃	公稱壓力：	1.0MPa~16MPa
設計標準：	GB/T14382-2008；SH/T3411-1999	法蘭標準：	GB/T 9113
密封試驗：	GB/T13927-2008	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

不銹鋼Y型過濾器是輸送介質的管道系統中不可缺少的一種過濾裝置之一，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有阻力小，排污方便等特點。適用介質可為水、油、氣。一般水網為18-30目，通氣網為10-100目，通油網100-480目。我司可提供國標過濾器、德標過濾器、美標過濾器和日標過濾器。

Y型過濾器是出去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護為方便。

外形尺寸Overall Dimension

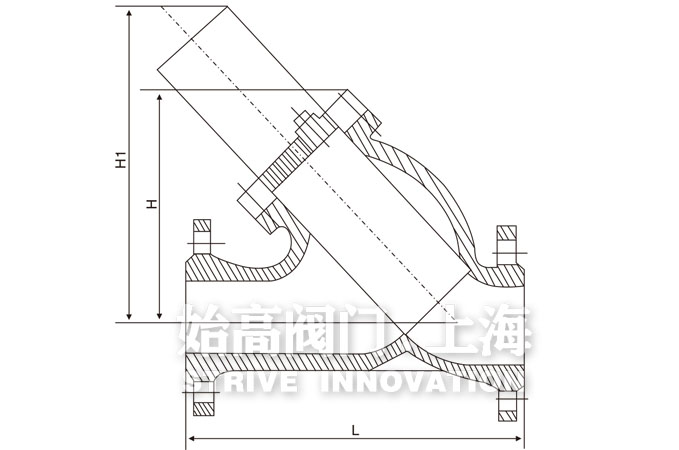

不銹鋼Y型過濾器尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	140	140	150	160	200	220	255	270	315	340	385	485	560	600	720	820	920	1000
H	70	70	80	90	100	130	165	195	230	300	335	420	500	580	640	700	790	875

注意事項Matters needing attention

1、進出口通徑：原則上過濾器的進出口通徑不應小于其他設備的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的MAX壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查濾網規格。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，或高于管道材質。

安裝說明Installation Instructions

1、產品可水平安裝或垂直安裝，安裝時介質方向要跟殼體上箭頭方向一致；
2、為了便于維修，該產品應該跟截止類閥門一起安裝使用，在該產品的上游和下游都應該安裝截止類閥門，一旦該產品需要維修，可以關閉上游和下游的閥門，切斷它跟系統的聯系；
3、該產品的上游和下游建議安裝差壓表，如果上下游壓力表讀數有差值，說明濾芯上已經有雜質，當有介質流動經過該產品時，液體阻力比正常使用要大的多，此時需要及時清洗濾網；
4、為了在維修該產品的時候不耽誤系統的正常使用，在安裝的同時安裝一條旁通管路，在平時關閉旁通管上的截止閥，而在該產品維修的時候打開旁通管上的截止閥；
5、該產品安裝時要注意預留一定的維修空間，以便正常的日常維護。

過濾精度Filter essence

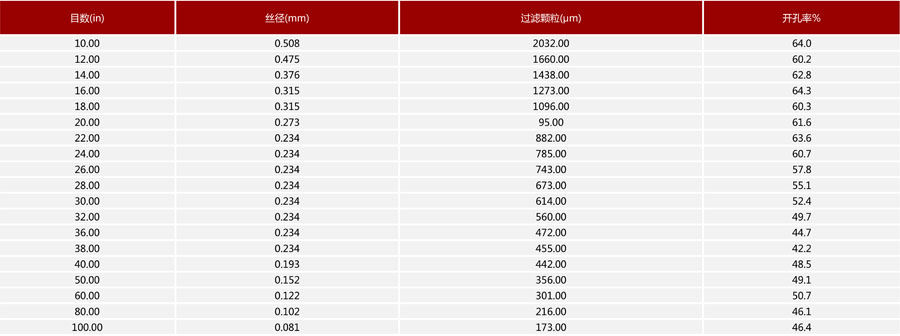

過濾器目數表

結語Conclusion

過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型過濾器適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
