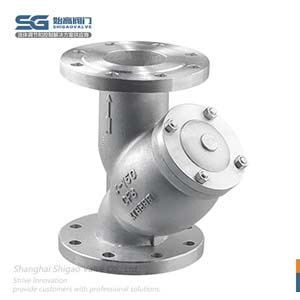

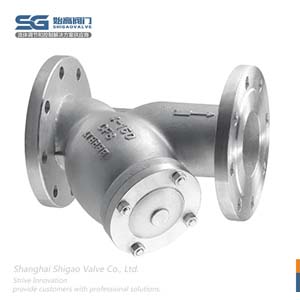

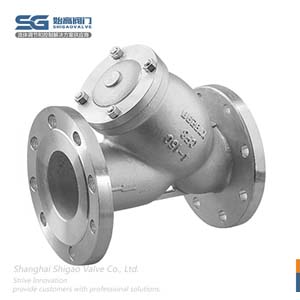

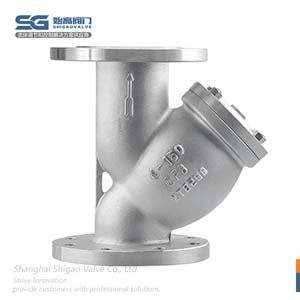

美標Y型過濾器
| 內容摘要 |
美標Y型過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重量的意義,Y型系列過濾器適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 美標Y型過濾器 |
| 產品型號： | YG-B4-F-CL150-P | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | 1/2"-16" |
| 驅動方式： | 自動 | 適用介質： | 水、油、蒸汽、腐蝕性介質 |
| 適用溫度： | -40℃~425℃ | 公稱壓力： | 150LB~300LB |
| 設計標準： | ASME B16.34 | 法蘭標準： | ASME B16.5 |
| 結構長度： | ASME B16.10 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
美標Y型過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重量的意義,Y型系列過濾器適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。具有通流快速，故壓力損失小，抗污性強，排渣方便。
美標Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置之一，Y型過濾器通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成堵塞，以保護設備管道上的配件，免受磨損和堵塞。
| 產品代號 | 公稱通徑 | d | L | o | c | n-d | g | t |
| YG-B4-F-CL150-P-0015 | 1/2 | 13 | 130 | 89 | 60.5 | 4-15 | 35 | 16 |
| YG-B4-F-CL150-P-0020 | 3/4 | 19 | 150 | 98 | 70 | 4-15 | 43 | 18 |
| YG-B4-F-CL150-P-0025 | 1 | 25.4 | 160 | 108 | 79.5 | 4-15 | 51 | 18 |
| YG-B4-F-CL150-P-0032 | 1-1/4 | 32 | 180 | 117 | 89 | 4-15 | 64 | 18 |
| YG-B4-F-CL150-P-0040 | 1-1/2 | 38.1 | 200 | 127 | 98.5 | 4-15 | 73 | 18 |
| YG-B4-F-CL150-P-0050 | 2 | 51 | 203 | 152 | 120.5 | 4-19 | 92 | 20 |
| YG-B4-F-CL150-P-0065 | 2-1/2 | 64 | 241 | 178 | 139.5 | 4-19 | 105 | 22 |
| YG-B4-F-CL150-P-0080 | 3 | 76 | 241 | 190 | 152.5 | 4-19 | 127 | 24 |
| YG-B4-F-CL150-P-0100 | 4 | 102 | 292 | 229 | 190.5 | 8-19 | 157 | 24 |
| YG-B4-F-CL150-P-0125 | 5 | 127 | 358 | 254 | 216 | 8-22 | 186 | 26 |
| YG-B4-F-CL150-P-0150 | 6 | 152 | 406 | 279 | 241 | 8-22 | 216 | 28 |
| YG-B4-F-CL150-P-0200 | 8 | 203 | 495 | 343 | 298.5 | 8-22 | 270 | 34 |
1、進出口通徑：原則上過濾器的進出口通徑不應小于其他設備的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的MAX壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查濾網規格。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，或高于管道材質。
1、產品可水平安裝或垂直安裝，安裝時介質方向要跟殼體上箭頭方向一致；
2、為了便于維修，該產品應該跟截止類閥門一起安裝使用，在該產品的上游和下游都應該安裝截止類閥門，一旦該產品需要維修，可以關閉上游和下游的閥門，切斷它跟系統的聯系；
3、該產品的上游和下游建議安裝差壓表，如果上下游壓力表讀數有差值，說明濾芯上已經有雜質，當有介質流動經過該產品時，液體阻力比正常使用要大的多，此時需要及時清洗濾網；
4、為了在維修該產品的時候不耽誤系統的正常使用，在安裝的同時安裝一條旁通管路，在平時關閉旁通管上的截止閥，而在該產品維修的時候打開旁通管上的截止閥；
5、該產品安裝時要注意預留一定的維修空間，以便正常的日常維護。
過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型美標過濾器適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
