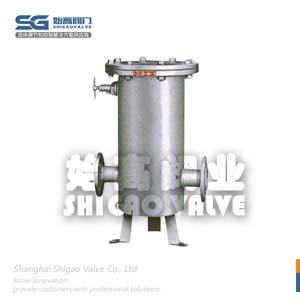

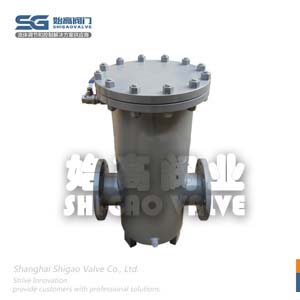

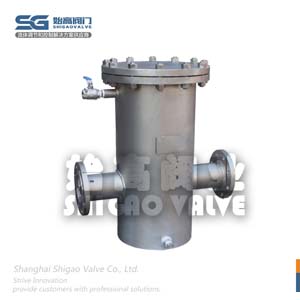

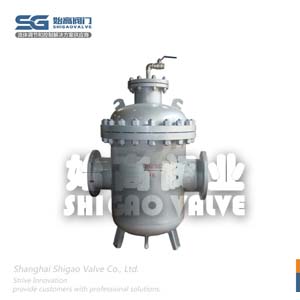

導閥式消氣過濾器

內容摘要

燃氣筒型過濾器（又稱筒型燃氣過濾器、筒型過濾器）是燃氣輸送介質的管道系統不可缺少的一種裝置之一，通常用于燃氣調壓(柜)站、配氣站及門站等輸配系統，對保護系統中的調壓器、流量計、閥門及其它設備起重要作用。該過濾器可選裝配壓差表，當濾網堵塞導致壓損增大時，需拆洗或更換濾芯。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

導閥式消氣過濾器參數表

產品品牌：	始高閥門	產品名稱：	導閥式消氣過濾器
產品型號：	XG-B4-F-16-C	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭	公稱通徑：	DN40~DN350
驅動方式：	自動	適用介質：	汽油、煤油、柴油等
適用溫度：	-20℃～60℃	公稱壓力：	PN16

閥門概述Product introduction

導閥式消氣過濾器是流量計的附屬設備之一，它將介質的過濾與消氣功能合為一體，不僅可以濾掉流體中的固體雜質，又能減少或消除流體中的氣體，提高系統計量精度、延長計量設備的使用壽命。安裝方便，使用簡單，廣泛應用于液體介質的精確計量系統。

工作原理Working Principle

當介質流入進口，通過安置在筒里的過濾網，將固體雜質去除，液體通過過濾網組件時，改變液體流動方向，使液體中的自由空氣和部分溶解氣體充分分離出來，氣體上升至分離器頂部，形成氣體空間，出現油氣界面。隨著氣體增加，壓力增大，體積加大，油氣界面下降，當下降到一定程度時浮球裝置動作，打開氣閥使氣體排除，油氣界面上升，氣體空間縮小浮球裝置關閉氣閥，這一過程能使油、氣、固三者分離，從而實現了液體的消氣和過濾功能。

技術參數Technical parameter

公稱通徑	40	50	80	100	150	200	250	300	350
流量范圍m³/h	3.2-16	5-25	12-60	20-100	30-130	20-310	30-500	50-800	80-1000
介質溫度	-10℃~60℃
適用介質	汽油、煤油、柴油等

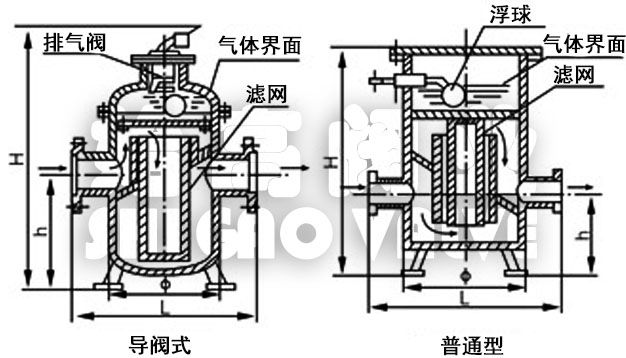

外形尺寸Overall Dimension

導閥式消氣過濾器尺寸

產品代號	DN	L	H	h	Φ
XG-B4-F-16-C-0040	40	300	430	170	133
XG-B4-F-16-C-0050	50	320	440	170	133
XG-B4-F-16-C-0080	80	400	580	180	219
XG-B4-F-16-C-0100	100	500	630	300	273
XG-B4-F-16-C-0150	150	520	680	320	273
XG-B4-F-16-C-0100A	100	540	300	855	325
XG-B4-F-16-C-0150	150	680	380	1090	426
XG-B4-F-16-C-0200	200	820	550	1285	510
XG-B4-F-16-C-0200A	200	700	620	1260	478
XG-B4-F-16-C-0250	250	940	600	1455	620
XG-B4-F-16-C-0300	300	1060	720	1810	724
XG-B4-F-16-C-0350	350	1180	860	2100	830

結語Conclusion

導閥式消氣過濾器特點：采用引導閥大浮球?qū)чy式結構，頂部排氣，排氣能力強，工作可靠。合理的內部結構與特定的介質流向以及大容積使油氣分離的能力成倍提高。普通型消氣過濾器特點：結構簡單容易安裝、維護方便、成本低。能適應油、固、氣三者分離要求。
