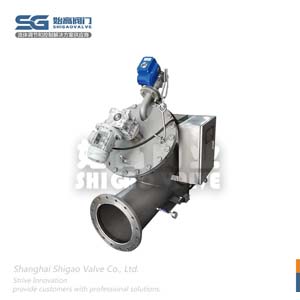

Y型自動刷式過濾器
| 內容摘要 |
Y型自動刷式過濾器由驅動機構、控制管路(包括壓差開關)、主管組件、濾芯組件、清洗機構、連接法蘭等零部件組成。由傳動電機和電動閥自動完成清洗排污，操作方式為自動運行(亦可手動運行)，具有壓差或定時自動排污功能。其自動化部分采用PLC可編程控制器。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 臥式全自動反沖洗過濾器 |
| 產品型號： | DYG-B4-F-16-C | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN40~DN400 |
| 驅動方式： | 自動 | 適用介質： | 水等 |
| 適用溫度： | -10℃～95℃ | 公稱壓力： | PN10/PN16 |
| 單套處理水量范圍： | 15t/h-2800m3/h | 壓力損失： | ≤0.01Mpa |
| 控制界面： | 數顯；旋轉；開關 | 濾元形式： | 不銹鋼楔形網(高精度)；不銹鋼鉆孔網(低精度) |
| 自清洗所需水量： | ＜1% | 自清洗時間： | 10s-60秒 |
| 自清洗控制方式： | 壓差；時間；手動 | 額定操作電壓： | 三相，220V，380V，50HZ |
Y型自動刷式過濾器由驅動機構、控制管路(包括壓差開關)、主管組件、濾芯組件、清洗機構、連接法蘭等零部件組成。由傳動電機和電動閥自動完成清洗排污，操作方式為自動運行(亦可手動運行)，具有壓差或定時自動排污功能。其自動化部分采用PLC可編程控制器。
當水流經過全自動刷式過濾器時，水中的機械雜質被過濾網攔截，當濾網表面積聚的雜質增加而使壓差到0.04MPa時，壓差開關即發出信號，同時PLC即發出指令，傳動電機啟動，排污閥打開，沉積在濾網中的雜質被轉動的刷子刷下，從排污口排出，整個刷洗排污過程無需人員的操作，設備也無需停機，同時，全自動刷式過濾器還帶有定時清洗排污和手動清洗排污的功能，從而達到全方位保證在任何情況下出水的安全性和可靠性。
| 產品代號 | DN | L | Φ | Φ1 | H | H1 | 排污口 |
| DYG-B4-F-16-C-0040 | 40 | 650 | 219 | 48 | 800 | 420 | DN25 |
| DYG-B4-F-16-C-0050 | 50 | 650 | 219 | 57 | 800 | 420 | DN25 |
| DYG-B4-F-16-C-0065 | 65 | 650 | 219 | 76 | 800 | 420 | DN25 |
| DYG-B4-F-16-C-0080 | 80 | 650 | 219 | 89 | 800 | 420 | DN25 |
| DYG-B4-F-16-C-0100 | 100 | 680 | 219 | 108 | 800 | 420 | DN25 |
| DYG-B4-F-16-C-0125 | 125 | 680 | 219 | 133 | 800 | 420 | DN25 |
| DYG-B4-F-16-C-0150 | 150 | 800 | 273 | 159 | 900 | 480 | DN32 |
| DYG-B4-F-16-C-0200 | 200 | 900 | 325 | 219 | 1050 | 560 | DN32 |
| DYG-B4-F-16-C-0250 | 250 | 1200 | 426 | 273 | 1400 | 700 | DN50 |
| DYG-B4-F-16-C-0300 | 300 | 1280 | 478 | 325 | 1500 | 750 | DN50 |
| DYG-B4-F-16-C-0350 | 350 | 1300 | 550 | 377 | 1600 | 800 | DN50 |
| DYG-B4-F-16-C-0400 | 400 | 1350 | 630 | 426 | 1900 | 950 | DN50 |
1、一般按管徑配選用智能自控過濾器，若系統實際流量高于設備的允許流量，應選用大一型號的設備。
2、安裝使用時，注意對控制器、清洗電機和電動球閥的保護、防止損壞。
3、設備周圍適當保留一定的空間，便于檢查、操作和維護。
4、在排污管上應另設一排污閥，其開度在試運行時人工調整妥當。防止由于系統壓力大，電動蝶閥開啟時排污水量過大，影響系統正常運行。
5、根據設備運行和排污情況設定適宜的壓差值，使設備準確有效的工作。
Y型自動刷式過濾器是一種利用濾網直接攔截水中的雜質，以凈化水質及保護系統其他設備正常工作的精密設備，水由進水口進入自清洗過濾器機體，由于（PLC、PAC）設計，系統可自動識別雜質沉積程度，給排污閥信號自動排污。全自動自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。通過對過濾器精度和流量的實驗研究，開發出九大系列幾十種規格型號，覆蓋了由10um到3000um的過濾精度的需求，
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Y型自動刷式過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
