SAV-A17C - 美標絲扣污水排氣閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌: | 始高閥門 | 產品名稱: | 美標絲扣污水排氣閥 |
| 產品型號: | SAV-A17C | 閥體材質: | 碳鋼/不銹鋼 |
| 連接方式: | 法蘭 | 公稱通徑: | NPS 1"~2" |
| 螺紋標準: | NPT : ASME B1.20.1 | 適用介質: | 水、污水 |
| 適用溫度: | -20℃~80℃ | 公稱壓力: | 150LB / 300LB |
|
美標絲扣污水排氣閥是專門設計為污水管道排氣的產品。其被設計成杠桿把浮球控制在下面,使污物只能在閥體下部,而不會纏繞在上部排氣口,影響密封性能。該閥適合安裝在污水管路系統的頂端或有閉氣的地方,用來排除管內的氣體以疏通管道,使管線達到正常的運轉。
-加壓泵站止回閥前后。
-輸水管線的高點。
-輸水管線斜率改變處。
-至少每隔500-1000m應安裝一臺排氣閥。
-減壓閥及調流閥后。
-可能發生水柱分離現象的危險點。
-管道末端。
-水表前。
-隔斷閥的前后均應安裝。

| 序號 | 名稱 | 材質 |
| 1 | 防塵蓋 | 碳鋼/304/316/316L |
| 2 | 螺栓 | 304/316 |
| 3 | 螺母 | 304/316 |
| 4 | 上閥蓋 | 碳鋼/304/316/316L |
| 5 | 閥座1 | PTFE |
| 6 | 閥瓣 | 316L |
| 7 | 閥桿 | 316L |
| 8 | 閥瓣固定器 | 316L |
| 9 | 排氣嘴 | 316L |
| 10 | 閥座2 | VITON |
| 11 | 副杠桿 | 316L |
| 12 | 浮球 | 316L |
| 13 | 堵頭 | 碳鋼/不銹鋼 |
| 14 | 緩沖板 | 316L |
| 15 | 閥體 | 碳鋼/304/316/316L |

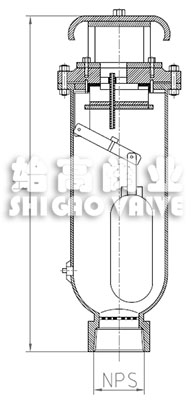

| 產品代號 | NPS | NPT | H |
| SAV-A17C-0025 | 1" | 1" | 490 |
| SAV-A17C-0032 | 1-1/4" | 1-1/4" | 490 |
| SAV-A17C-0040 | 1-1/2" | 1-1/2" | 490 |
| SAV-A17C-0050 | 2" | 2" | 490 |
美標絲扣污水排氣閥能進行微量排氣和大量進排氣。當污水開始進入管道時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,污水進入閥內,浮球被浮起上升并帶動塞頭關閉,停止大量排氣;當管內水正常輸送時,自然會有少量空氣聚集到管內上部,待其達到一定程度,閥內污水水位下降,浮球隨之下降,此時空氣則由小孔排出;當出現停電,停泵,管內水流空或管內產生負壓時,此時塞頭迅速開啟,吸入大量空氣,確保輸水管線安全。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標絲扣污水排氣閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|










聯系電話:021-31261651
