CARV-B32Q - 緩沖型空氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 緩沖型空氣閥 |
| 產品型號： | CARV-B32Q | 閥體材質： | 球墨鑄鐵/鑄鋼/不銹鋼/雙相鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN50-DN400 |
| 驅動方式： | 自動 | 適用介質： | 水、清水 |
| 適用溫度： | 0℃~70℃ | 公稱壓力： | 1.0Mpa/1.6MPa/2.5MPa |
| 設計制造： | JB/T 12386-2015；CJ/T 217-2013 | 法蘭標準： | GB/T 17241.6-2008；JB/T 79.1-1994 |
| 試壓標準： | GB/T13927-2008 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|

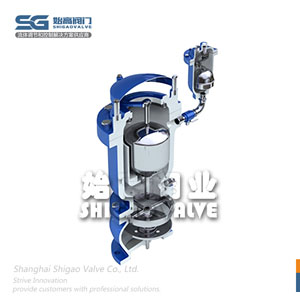

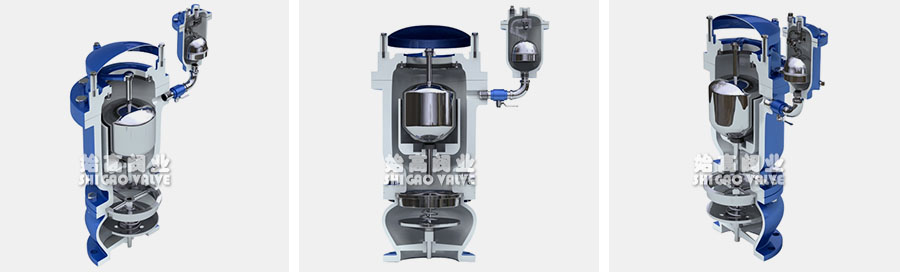

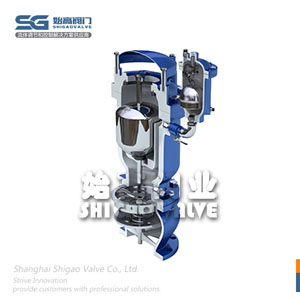

緩沖型空氣閥包括主閥空氣閥(高速空氣閥)，其閥體下方設有開孔，微量排氣閥通過管道連接開孔與主空氣閥連通，主空氣閥進口處設有緩沖閥組，緩沖閥組包括緩沖閥體，緩沖閥體內吊裝有導向軸，緩沖板套裝在導向軸上，緩沖板上設有節流孔。當水柱在重力以及負壓作用下回流，主空氣閥壓力為正壓，緩沖板在正壓氣流下沿著導向軸升起將緩沖閥組出口堵住，使得主排氣閥流量變小，此時分離水柱的空氣不能快速排出，因此舒緩水柱回流，防止水柱彌合撞擊，從根本上消除彌合水錘，經過一定時間，吸入的空氣通過節流孔排出，水流進入主排氣閥，主排氣閥浮球升起關閉，同時緩沖板降落。
緩沖型空氣閥通過設在主空氣閥進口的緩沖閥組舒緩水柱回流，防止水柱彌合撞擊，本產品具有緩沖功能而不影響排氣和吸氣等特點，特別適用于對水泵啟動頻繁的情況。
1、產品適應能力強，在水力管道當中都能應用，并且免維護；
2、閥門的密封性能好，采用優質的丁晴橡膠密封，不會產生泄漏狀況；
3、閥門的閥體可以根據客戶的要求噴涂樹脂，使其符合飲用水系統標準；
4、此產品制造符合《CJ/T217-2005市政建設》標準的要求，并且排氣量大；
5、通過底部的緩沖塞閥有效的保證閥門不會水錘的沖擊，使其在很多的工況下都能夠快速排氣。

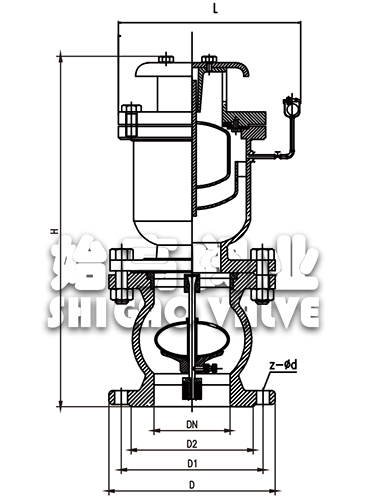

| 產品代號 | Size | DN | L | D | D1 | D2 | H | n-d |
| CARV-B32Q-0050B | 2" | 50 | 305 | 165 | 125 | 99 | 440 | 4-19 |
| CARV-B32Q-0080B | 3" | 80 | 325 | 200 | 160 | 132 | 500 | 8-19 |
| CARV-B32Q-0100B | 4" | 100 | 350 | 220 | 180 | 156 | 550 | 8-19 |
| CARV-B32Q-0150B | 6" | 150 | 430 | 285 | 240 | 211 | 680 | 8-23 |
| CARV-B32Q-0200B | 8" | 200 | 450 | 340 | 295 | 266 | 770 | 8-23 |
| CARV-B32Q-0250B | 10" | 250 | 500 | 395 | 350 | 319 | 870 | 12-23 |
| CARV-B32Q-0300B | 12" | 300 | 550 | 445 | 400 | 370 | 970 | 12-23 |
| CARV-B32Q-0350B | 14" | 350 | 700 | 505 | 480 | 429 | 1200 | 16-23 |
| CARV-B32Q-0400B | 16" | 400 | 750 | 565 | 515 | 480 | 1280 | 16-28 |

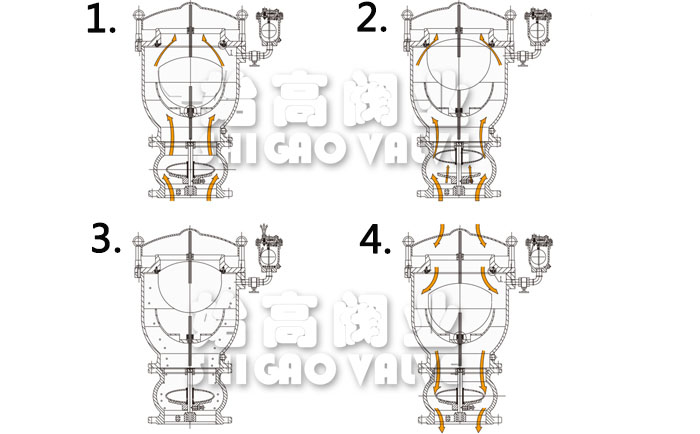

1、管道沖水時，初始大量排氣，緩沖閥浮球不動作，使低壓差通暢。
2、隨氣量增加，在緩沖閥浮球上形成一定壓差，浮球升起節流排氣，水節流后，浮球緩閉防水錘。
3、水流經緩沖后，排氣閥大浮球起關閉，溶解氣體聚集，通過自動排氣閥微量排氣。
4、當停水時，全流量大量吸氣，緩沖閥浮球復位。
緩沖型空氣閥安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等(具體以實際工況為準)，充水時高速排氣；滿管時持續微量排除水中析出的氣體；管道泄水放空時高速吸氣防止管道形成負壓。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的緩沖型空氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
