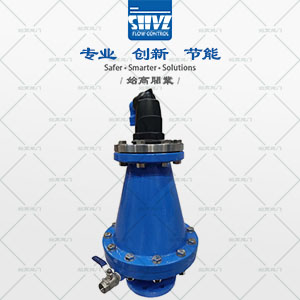

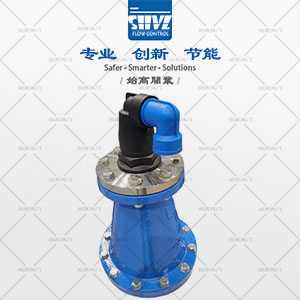

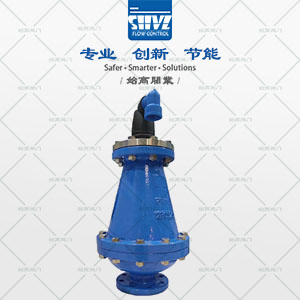

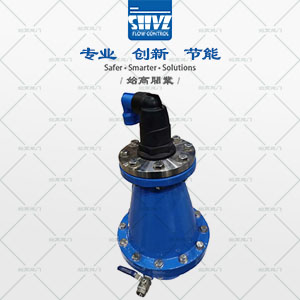

SAV-B32Q - 組合式污水空氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 組合式污水空氣閥 |
| 產品型號： | SAV-B32Q | 閥體材質： | 球墨鑄鐵/不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN50-DN200 |
| 驅動方式： | 自動 | 適用介質： | 水、污水 |
| 適用溫度： | -20℃~80℃ | 公稱壓力： | 1.0Mpa/1.6MPa/Class125/Class150 |
| 設計制造： | AWWA C512/EN1074-4/CJ-T217 | 水關閉壓力： | ≤20kpa |
| 空氣關閉壓力： | ≥30kpa | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
組合式污水空氣閥是專門設計為污水管道排氣的產品。在系統注水時排放空氣，在排水過程中和水柱處將空氣引入閥腔，分離釋放系統中積聚的空氣，其它廢水和廢水等顆粒物會沉淀在浮球下部，可通過底部排污口排出。閥門的獨特設計使液體與密封機構分離，可確�？諝忾y的穩定工作。
-特殊的錐體結構；
-優越的密封性能，污水與密封組件不接觸；
-卷簾密封設計，排氣口面積高達12mm2；
-閥體下部漏斗型設計；
-具備反沖洗功能；
-活動連桿設計，更長使用壽命；
-閥體材質球墨鑄鐵或不銹鋼304和316，所有內部部件采用不銹鋼材質。
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | C.S/DI |
| 2 | 浮球 | SS304/SS316 |
| 3 | 連接桿 | SS304/SS316 |
| 4 | 上閥蓋 | SS304/UHMW |
| 5 | 墊片 | NBR/VITON |
| 6 | 密封座 | EPDM/NBR |
| 7 | 上浮子 | UHMW |
| 8 | 上閥體 | ABS/PA |
-空氣閥應結構簡單，可靠性高，能夠長期免維護運行；
-空氣閥必須徹底排放系統中的空氣，避免氣閉現象發生；
-高壓微量排氣閥的排氣口應設計為防雜質堵塞的形式：如大面積排氣口，自清潔式結構；
-低壓密封能力非常重要，以避免空氣閥在系統壓力很低的情況下漏水；
-低壓進排氣閥的進排氣口座圈應有長期耐高壓能力；
-在高寒地區使用空氣閥必須具備防凍能力；
-大口徑管道和易發生水錘的輸水系統應使用三級排氣式空氣閥；
-在海水或腐蝕性介質輸送系統中使用的空氣閥應具備全面的抗腐蝕能力；
-污水專用的空氣閥必須保證有效控制閥內液面高度，以防止泄漏。
-加壓泵站止回閥前后。
-輸水管線的高點。
-輸水管線斜率改變處。
-至少每隔500-1000m應安裝一臺排氣閥。
-減壓閥及調流閥后。
-可能發生水柱分離現象的危險點。
-管道末端。
-水表前。
-隔斷閥的前后均應安裝。
組合式污水空氣閥工作壓力范圍：0.2-16Kg；可以保證即使在極端的工況下也能維持閥體內存在空氣隔層，避免了因污水接觸密封口而導致的空氣閥失效；錐形的閥體，以保證聞體內的污水液面和密封口之間MAX大距離，同時錐形閥體可有效降低閥體高度；浮球與密封塞之間為彈性鏈接，不會因浮球的震動導致高壓微量自動排氣口開啟，有利于保留閥體內的氣體隔層。保證僅在閥體內積聚的氣體過多時，液位下降時才能開啟排氣口，泄放多余的氣體；閥體下部為漏斗型，可使進入閥體內的塊狀污物沉降，回到系統中并被主管輸送。以避免積存在空氣閥內而造成卡堵現象；所有內部金屬部件材質均為不銹鋼。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的組合式污水空氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
