Q2 - 電動方體三通球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動方體三通球閥參數表

產品品牌：	始高閥門	產品名稱：	電動方體三通球閥
產品型號：	Q944F/Q945F	閥體材質：	碳鋼WCB/不銹鋼CF8/CF8M
連接方式：	法蘭	適用壓力：	150LB、300LB、PN16、PN25、PN40等
公稱通徑：	DN15~DN400	驅動方式：	電動
適用介質：	水、油品、氣體等	適用溫度：	-20~300℃
流道類型：	L型/T型	閥座襯里：	PTFE、PPL、硬密封等
設計標準：	GB/T12237、ASME B16.34	結構長度：	GB/T12221、ASME B16.10
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

始高閥門的電動方體三通球閥分L型和T型。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通；T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

電動方體三通球閥是由電子式電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

結構特點Features

1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，可靠性高，設計實現了輕量化。
2、三通球閥分T型和L型，使用壽命長，流通能力大，阻力小。
3、L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道上可靠密封。主要用于流路的換向。
4、T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的開放。

閥門細節Details of valves

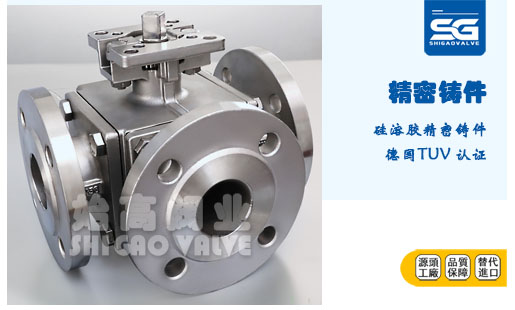

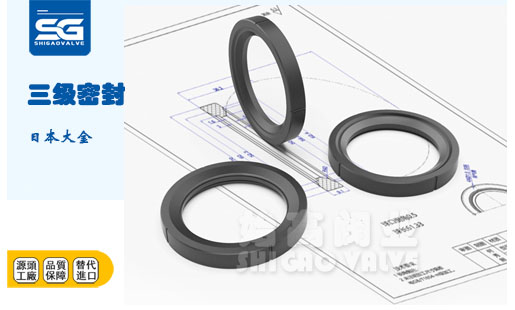

閥體為硅溶膠精鑄件，細膩美觀，閥體加厚精細耐磨，壽命長。	采用日本大金密封，止推墊一級密封，O型圈二級密封，填料三級密封。

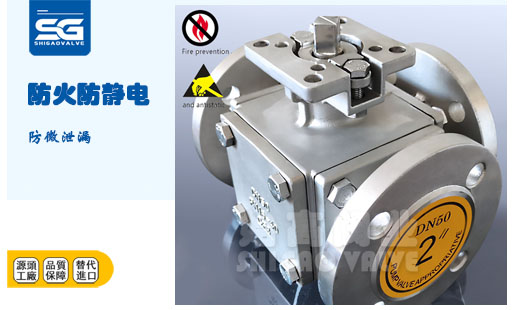

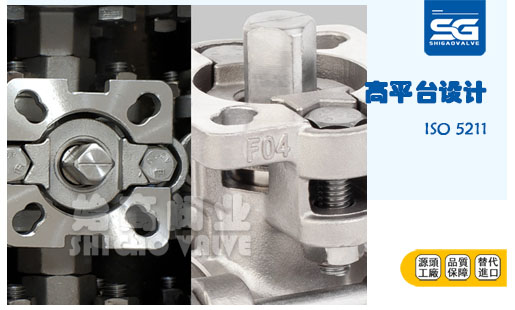

ISO 5211高平臺設計可適配國內外電動/氣動執行器，直接安裝，不需要支架。	防火設計：火災燒毀 PTFE 密封件，內部設計金屬密封；防靜電裝置：通過防靜電鋼珠，消除靜電；雙碟簧防微泄露：預先壓緊變形的雙碟簧，釋放變形再次壓緊，防微泄露。

外形尺寸Overall Dimension

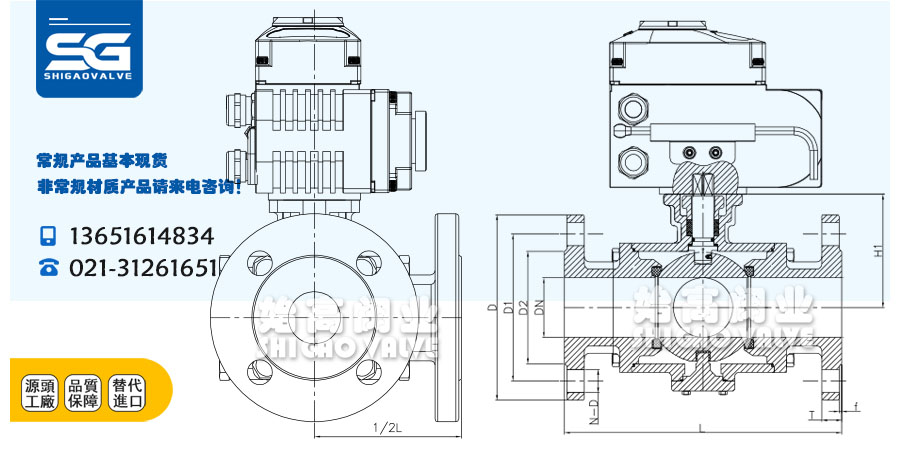

電動內螺紋三通球閥外形尺寸

DN	L	H1	D	D1	D2	T	f	N-D
15	155	65	95	65	45	16	2	4-14
20	165	65	105	75	58	18	2	4-14
25	181	68	115	85	68	18	2	4-14
32	190	79	140	100	78	18	2	4-18
40	212	85	150	110	88	18	2	4-18
50	232	93	165	125	102	18	2	4-18
65	290	121	185	145	122	18	2	8-18
80	310	153	200	160	138	20	2	8-18
100	350	171	220	180	158	20	2	8-18

流通道示意圖Flow channel diagram

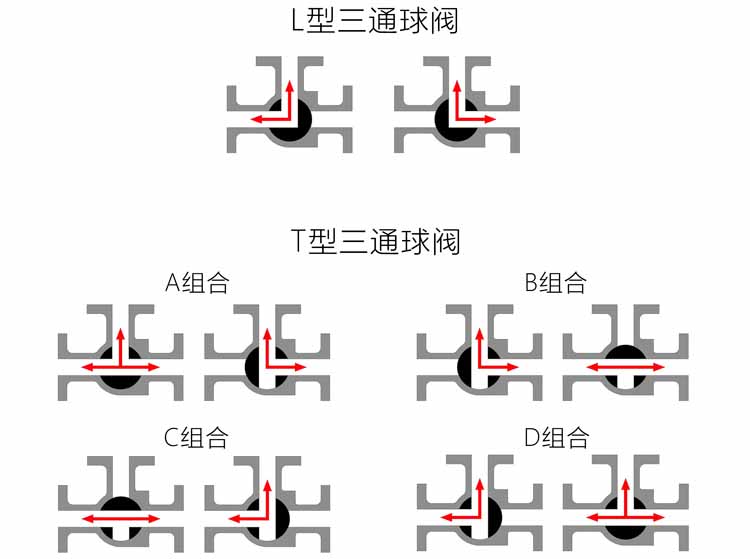

電動方體三通球閥的流通道示意圖

結語Conclusion

電動方體三通球閥是法蘭式全流通結構，采用鑄造制造工藝。我司三通球閥產品可與進口產品媲美，性價比高，性能可靠，本型三通高平臺方形球閥可根據用戶加高頸部保溫套，方便有保溫要戶使用，也根據需要加裝帶鎖鎖孔等各類實用功能。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動方體三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
