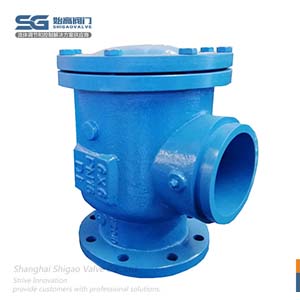

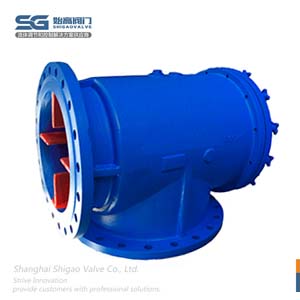

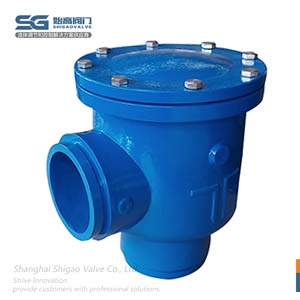

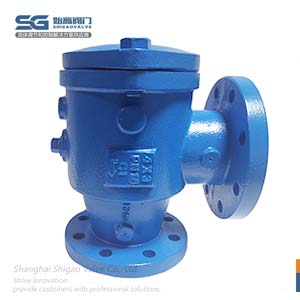

吸入口擴散器

內容摘要

吸入口擴散器用于直接安裝在泵的入口處，具有特殊過濾設置能有效剔除雜物。平直的整流板能夠?yàn)楸锰峁┢胶獾乃�，減少亂流對泵沖擊和侵蝕。節省了泵的入口導流管，比傳統方式節省了不少空間，集彎管、Y型過濾器及整流管功能，也能防止產生氣鎖現象。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

吸入口擴散器參數表

產品品牌：	始高閥門	產品名稱：	吸入口擴散器
產品型號：	BG-B4-F-16-Q	閥體材質：	CI/DI/碳鋼/不銹鋼
連接方式：	法蘭連接/卡箍連接	公稱通徑：	DN50~DN600
驅動方式：	自動	適用介質：	水
適用溫度：	-20°C ~ +120°C	公稱壓力：	PN10/PN16/PN25/Class125/Class150
過濾網：	不銹鋼0Cr18Ni9；ASTM A276 304	法蘭標準：	ANSI B16.1；ANSI B16.42；EN1092；GB/T17241.6
壓力試驗：	EN 12266-1；GB/T 13927-2008	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

吸入口擴散器是一種新型泵入口過濾器，是一種集管道除污、過濾、彎頭與變徑一體的綜合性過濾器。擴散過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當?shù)慕档土魉�，也可通過內部導向板使流體分散并均勻的分布流速，保障了泵的長期穩定的運轉。

結構特點Features

1、常用于泵前吸入端，不僅過濾雜質，還能替代彎頭、過濾器以及泵前吸入端的直管，從而降低成本。
2、因出、入端法蘭規格可以是出口端小于入口端，因此它還可以取代異徑彎頭。
3、開孔面積大、排放口大，容易排水和沖洗，從而減少維修。
4、出口處為直導葉片設計，大大減少了渦流對泵及系統的損害。

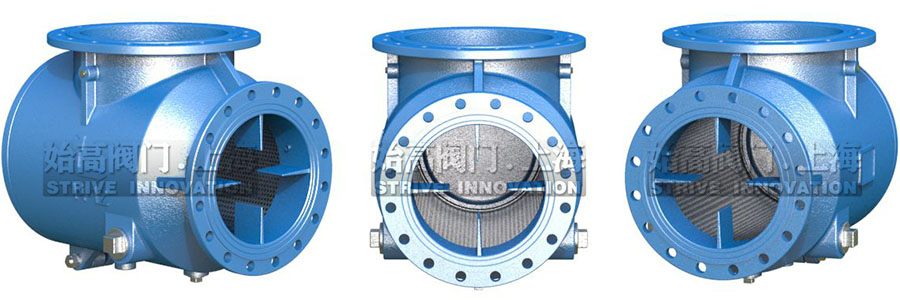

吸入口擴散器結構

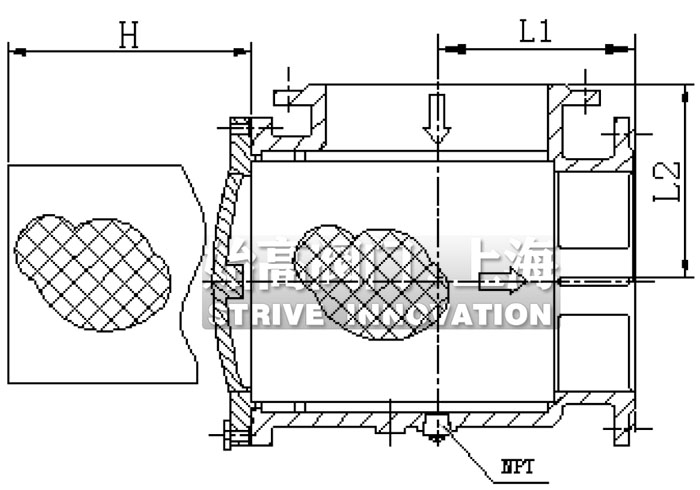

外形尺寸Overall Dimension

吸入口擴散器外形尺寸

產品代號	尺寸NPS	進口mm	出口mm	L1	L2	H	Kv	Cv
BG-B4-F-16-Q-0050S	2×1-1/2	50	40	114.3	114.3	125	18	21
BG-B4-F-16-Q-0050	2×2	50	50	114.3	114.3	125	64.5	75.2
BG-B4-F-16-Q-0065S	2-1/2×2	65	50	127	127	138	64.5	75.2
BG-B4-F-16-Q-0065	2-1/2×2-1/2	65	65	127	127	138	109	127.2
BG-B4-F-16-Q-0080S1	3×2	80	50	139.7	114.3	125	64.5	75.2
BG-B4-F-16-Q-0080S	3×2-1/2	80	65	139.7	139.7	143	109	127.2
BG-B4-F-16-Q-0080	3×3	80	80	139.7	139.7	143	143	166.9
BG-B4-F-16-Q-0100S	4×3	100	80	165	165	172	143	166.9
BG-B4-F-16-Q-0100	4×4	100	100	165	165	166	252	294.1
BG-B4-F-16-Q-0125S	5×4	125	100	190.5	190.5	223	252	294.1
BG-B4-F-16-Q-012	5×5	125	125	190.5	190.5	223	498	581.2
BG-B4-F-16-Q-0150S1	6×4	150	100	203	165	172	252	294.1
BG-B4-F-16-Q-0150S	6×5	150	125	203	203	250	498	581.2
BG-B4-F-16-Q-0150	6×6	150	150	203	203	250	585	682.7
BG-B4-F-16-Q-0200S1	8×5	200	125	192	228.6	312	498	581.2
BG-B4-F-16-Q-0200S	8×6	200	150	228.6	203.2	250	585	682.7
BG-B4-F-16-Q-0200	8×8	200	200	228.6	228.6	355	910	1062
BG-B4-F-16-Q-0250S	10×8	250	200	279.4	228.6	355	910	1062
BG-B4-F-16-Q-0250	10×10	250	250	279.4	279.4	458	1480	1727.2
BG-B4-F-16-Q-0300S1	12×8	300	200	280	280	315	910	1062
BG-B4-F-16-Q-0300S	12×10	300	250	304.8	279.4	458	1480	1727.2
BG-B4-F-16-Q-0300	12×12	300	300	304.8	304.8	454	2150	2509.1
BG-B4-F-16-Q-0350S1	14×10	350	250	318	328	460	1480	1727.2
BG-B4-F-16-Q-0350S	14×12	350	300	318	328	460	2150	2509.1
BG-B4-F-16-Q-0350	14×14	350	350	318	328	460	3100	3617.7
BG-B4-F-16-Q-0400S1	16×12	400	300	334	364	522	2150	2509.1
BG-B4-F-16-Q-0400S	16×14	400	350	334	364	522	3100	3617.7
BG-B4-F-16-Q-0400	16×16	400	400	334	364	522	4050	4726.4
BG-B4-F-16-Q-0450S1	18×14	450	350	370	389	562	3100	3617.7
BG-B4-F-16-Q-0450S	18×16	450	400	370	389	562	4050	4726.4
BG-B4-F-16-Q-0450	18×18	450	450	370	389	562	4900	5718.3
BG-B4-F-16-Q-0500S1	20×16	500	400	406	428	612	4050	4726.4
BG-B4-F-16-Q-0500S	20×18	500	450	406	428	612	4900	5718.3
BG-B4-F-16-Q-0500	20×20	500	500	405	428	612	5950	6954.2
BG-B4-F-16-Q-0600S	24×18	600	450	470	480	720	4900	5718.3
BG-B4-F-16-Q-0600	24×20	600	500	470	480	720	5950	6954.2

安裝說明Installation Instructions

吸入口擴散器安裝示意圖

吸入口擴散器用于直接安裝在泵的吸入端，具有特殊過濾設置能有效剔除雜物；平直的整流板能夠?yàn)楸锰峁┑乃�，減少亂流對泵的沖擊和侵蝕，節省了泵的入口導流管，可大輻度減少安裝空間，具有取代90°彎頭，Y型過濾器及整流管的功能。
