QSP-31C - 氣缸式排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氣缸式排氣閥 |
| 產品型號： | QSP-31C | 閥體材質： | 碳鋼WCB|不銹鋼CF8/304|不銹鋼CF8M/316 |
| 連接方式： | 法蘭 | 適用壓力： | PN10/PN16 |
| 公稱通徑： | DN50~DN400 | 驅動方式： | 自動 |
| 適用介質： | 水/清水 | 適用溫度： | -20℃~80℃ |
|
氣缸式排氣閥在結構上優于普通雙口排氣閥，對于管道中的氣體，無論是多段水柱，氣柱相間，有無壓力均可連續高速排出管道，不會發生浮球吹堵，少量氣體可通過微孔排出，管道負壓時大量進氣。通過銷軸與浮筒連接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降時，閥芯上升，打開小閥口，并可關閉小排氣閥的上的排氣口，使氣體通過導管進入液壓缸內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，使液壓缸通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。

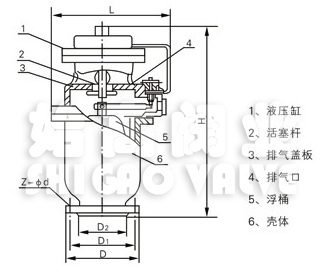

| 產品代號 | DN | D | D1 | D2 | Z-d | L | H |
| QSP-31C-0050 | 50 | 195 | 160 | 135 | 4-18 | 300 | 620 |
| QSP-31C-0080 | 80 | 195 | 160 | 135 | 8-18 | 500 | 620 |
| QSP-31C-0100 | 100 | 215 | 180 | 155 | 8-18 | 500 | 620 |
| QSP-31C-0150 | 150 | 280 | 240 | 210 | 8-23 | 620 | 740 |
| QSP-31C-0200 | 200 | 340 | 295 | 266 | 8-23 | 620 | 780 |
| QSP-31C-0250 | 250 | 395 | 350 | 319 | 12-23 | 620 | 820 |
| QSP-31C-0300 | 300 | 445 | 400 | 370 | 12-23 | 620 | 850 |
| QSP-31C-0400 | 400 | 565 | 515 | 480 | 16-25 | 700 | 910 |
氣缸式排氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣缸式排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
