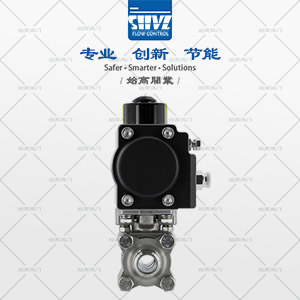

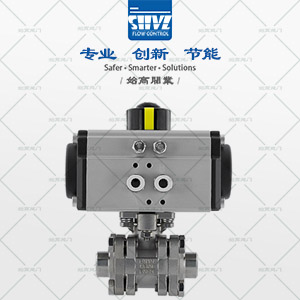

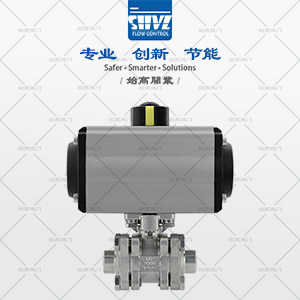

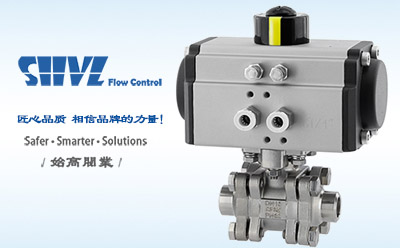

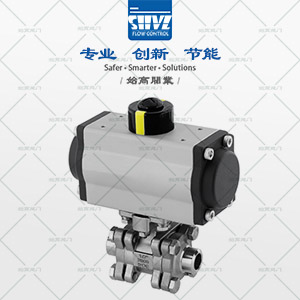

BV-A33F63R - 氣動對焊球閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌: | 始高閥門 | 產品名稱: | 氣動對焊球閥 |
| 產品型號: | BV-A33F63R | 閥體材質: | 不銹鋼304、316 |
| 連接方式: | 內螺紋 | 適用壓力: | PN63/1000WOG |
| 公稱通徑: | DN15~DN50 | 驅動方式: | 氣動 |
| 適用介質: | 水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等 | 適用溫度: | -20°C ~ +150°C/-20°C ~ +240°C |
| 執行器形式: | AT氣動執行器/RT氣動執行器 | 作用方式: | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式: | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力: | 雙作用3-8bar;單作用4-8bar |
| 操作介質: | 空氣 | 連接尺寸: | ISO5211 |
| 氣源接口: | 符合NAMUR標準 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
氣動對焊球閥及對焊連接球閥分為整體式(片式)、兩片式及三片式。閥體鑄造采用中國臺灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置。三片式球閥體積小,由三部分閥殼組成,通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋,直接拆卸四只螺栓,閥體中間部分即可取出。適用于輕工機械體積小空間窄的場合。具有體積小、配套簡單、流通能力大,特別適合于介質是粘稠,含顆粒,纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
-采用對焊或承插焊連接,保證與管路連接無外漏;
-開關迅速,適用快速關斷;
-軟密封閥座,密封性能好;
-閥桿有填料自動補償裝置;
-下裝式閥桿,安全可靠;
-方便更換閥座密封圈,維護方便;
-與氣動執行器連接接口符合國際標準ISO5211設計,安裝維護方便。
| 電磁閥 | 電磁閥有二位三通、二位五通、單電控、雙電控、訂貨時注明 |
| 過濾減壓閥 | 對氣源進行穩壓、過濾 |
| 限位開關 | 遠程反饋開關信號 |
| 手輪機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模擬量信號(4~20mA或者0~10V),調節閥門開度 |
| 備注 | 以上附件不是標準配件,如需配置請訂貨時說明,電磁閥和限位開關有防爆和非防爆,如需防爆需注明防爆等級 |
| 序號 | 名稱 | 材質WCB | 材質CF8 | 材質CF8M | 材質CF3M |
| 1 | 壓蓋六角螺栓/螺母 | SS304 | |||
| 2 | 主閥體 | WCB | CF8 | CF8M | CF3M |
| 3 | 中道墊 | PTFE/石墨金屬纏繞墊 | |||
| 4 | 側閥蓋 | WCB | CF8 | CF8M | CF3M |
| 5 | 閥體六角螺栓 | SS201 | SS304 | SS304 | SS304 |
| 6 | 閥座 | PTFE | |||
| 7 | 球體 | SS304 | SS304 | SS316L | SS316L |
| 8 | 閥桿 | F304 | F304 | F316L | F316L |
| 9 | 防靜電裝置 | F304 | F304 | F316L | F316L |
| 10 | 止推墊 | PTFE | |||
| 11 | O型圈 | VITON | |||
| 12 | 填料 | PTFE | |||
| 13 | 填料壓環 | F304 | |||
| 14 | 組合碟簧 | SS304 | |||
| 15 | 壓蓋 | CF8 | CF8 | CF3M | CF3M |
| 16 | 手柄 | 201+PVC | |||
| 17 | 手柄扁螺母 | SS304 | SS304 | SS304 | SS304 |
| 18 | 止位螺釘 | SS304 | SS304 | SS304 | SS304 |

| DN | L | d | E/min | F | h | H | K | E | W | ISO5211 |
| 15 | 85 | 15 | 21.7 | 9.7 | 10 | 47 | 9 | 76 | 130 | F03/F05 |
| 20 | 95 | 20 | 27.1 | 12.7 | 10 | 52 | 9 | 81 | 130 | F03/F05 |
| 25 | 110 | 25 | 33.8 | 12.7 | 13 | 60 | 11 | 92 | 175 | F04/F05 |
| 32 | 129 | 32 | 42.5 | 12.7 | 15.5 | 74 | 14 | 110 | 220 | F05/F07 |
| 40 | 142 | 40 | 48.6 | 12.7 | 16 | 83 | 14 | 117 | 220 | F05/F07 |
| 50 | 173 | 50 | 61.1 | 16 | 23 | 100 | 17 | 146 | 320 | F07/F10 |
氣動對焊球閥又稱氣動三段式對焊球閥,是由三段閥體,中間配用螺栓鎖定而成。通常制作高壓球閥使用。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),閥座采用彈性密封結構,啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動對焊球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
