膜盒式蒸汽疏水閥故障及處理方法

膜盒式蒸汽疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(膜盒)的變形或膨脹帶動閥芯啟閉閥門，達到阻氣排水的目的。適用于任何一種允許閥前0.5-1米積液的工況，廣泛安裝與各種中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等，壓力范圍為≤2.5MPa，排液范圍為≤0.8t/h，是有zui低溫度限制的工藝伴熱系統如硫磺等的選用產品。

一、膜盒式蒸汽疏水閥結構：

1、膜盒溫控元件：閥芯/閥座材質為合金、彈片材質為哈氏合金，以固定過冷度自動調節排水量、閥前形成0.5-1米的水封，無蒸汽泄漏。

2、防凍功能：適用于北方地區，疏水閥停用時為全開狀態，可自動排液防凍。

3、閥體：材質為WCB、304等，允許任意角度安裝。

4、過濾網結構：材質為304、Y型過濾器與疏水閥合二為一，提升抗污能力。

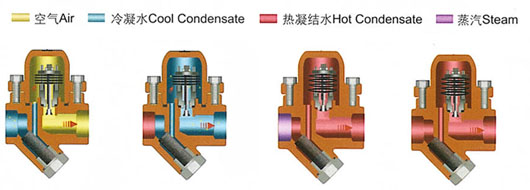

二、膜盒式蒸汽疏水閥工作原理：

1、當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。

2、緊接著冷凝水進入疏水閥，在低溫狀態下，膜盒元件內的感溫液體仍處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。

3、熱凝水進入疏水閥，膜盒元件內的感溫液體隨著溫度的升高開始膨脹，內壓增加使膜片帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。

4、積存在閥內的熱凝水慢慢冷卻降溫后，膜片因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。

三、膜盒式蒸汽疏水閥故障及處理方法：

四、膜盒式蒸汽疏水閥安裝：
