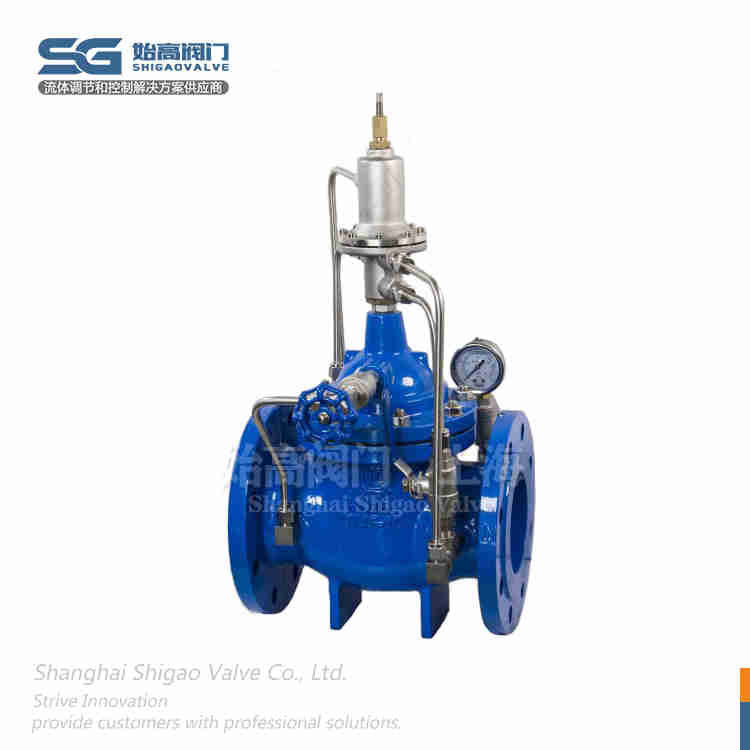

800X壓差旁通閥是利用水作用力和調節壓差平衡導閥，自動控制閥門的開度，通常用在中央空調導流、供水、回水之間平衡壓差的閥門，使管道中介質保持恒定的壓差值。該閥門可提高系統的利用率，保持壓差的準確恒定值，并可較大限度的降低系統的噪音，以及過大壓差對設備造成的損壞。

一、工作原理
當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，主閥控制室泄水量增大，壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在固定值上，設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。

二、結構特點

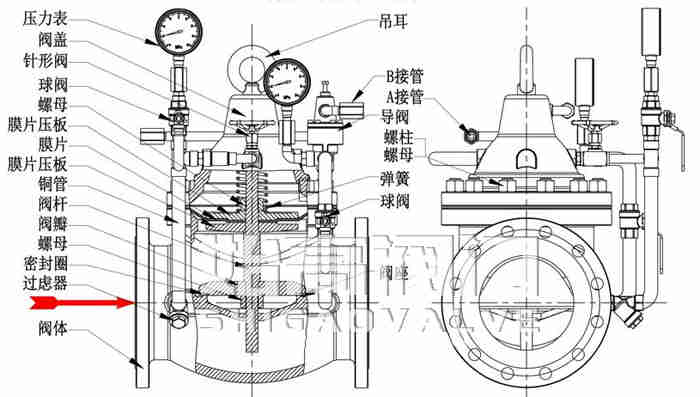

800X壓差旁通閥由主閥、壓差控制導閥、針閥、球閥、過濾器和壓力表組成水力接管系統。通過導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥進出口壓差在設定值上。


三、用途
800X壓差旁通閥對于冷水機組來說，冷凍水流量的減小是相當危險的。在蒸發器設計中，通常一個恒定的水流量(或較小范圍的波動)對于保證蒸發器管內水流速的均勻是重要的，如果流量減小，必然造成水流速不均勻，尤其是在一些轉變處更容易使流速減慢甚至成為不流動的‘死水’由于蒸發溫度低在蒸發器不斷制冷的過程中，低流速水或‘死水’容易產生凍結的情況，從而對冷水機組造成破壞。因此，冷水機能的流量要求基本恒定的。但從另一方面，從末端設備的使用要求來看，用戶側要求水系統作變化量運行以改變供冷(熱)量的多少。這兩者構成了一對矛盾，決絕這對矛盾常用的方法是在供回水管上設置壓差旁通閥。

四、安裝及注意事項
主閥安裝示意圖如下：

1、安裝前閱讀產品使用說明書，核對合格證和說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無閥門進行損壞，各種零件是否完整。確定此閥門的性能是否符合管道系統的要求，確認后再安裝閥體上的介質流向標示正確的安裝閥門。
2、安裝形式可參照上圖，主閥較好的安裝方式是水平安裝在管線上，閥蓋朝上。
3、主閥前要安裝一個閘閥和一個過濾器，閥后同樣安裝一個閘閥便于維修。
4、旁通閥安裝前應清理管道中的雜質，檢查相應的法蘭應與閥門的法蘭的壓力等級，公稱通徑相一致，以保持管路的暢通。
5、壓差導向閥之感應壓力的管道應直接接在供水和回水管道上，以達到能準確反映供回管之間的壓差，為安裝使用的方便，可在感應管道上裝小球閥。
6、壓差向導閥上兩個接壓口，上面一個口接到回水管道上，下面一個口接到供水管道上。
