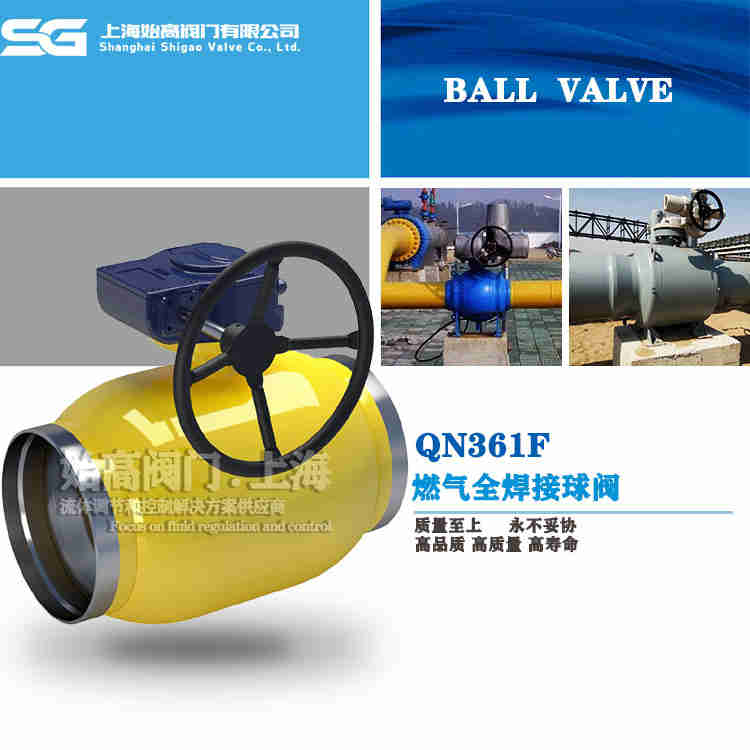

全焊接球閥的球墊采用了增強聚四氟乙烯，閥桿采用了防爆設計，溫度范圍在-29~150℃。全焊接球閥廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域。球體的加工過程采用了先進的計算機檢測儀跟蹤檢測，所以球體加工出來的精度非常高。閥體的材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，且管道耐老化。
1、閥體的技術要求:
(1)縫焊接完后閥體無變形，包括上下軸口法蘭(45鋼)。
(2)閥體的受熱面積不能過寬且溫度不能過高，否則會破壞閥體內的密封裝置。
(3)不能出現焊瘤。
(4)保證受壓在10MPa以上。

2、焊縫結構:
根據以上技術要求，確定該焊縫為不焊透焊縫。因此要求焊縫的對接形式既能保證裝配又能保證不焊透。經過試驗，再確定焊縫形式。

3、閥體的材料：
因?yàn)樵撻y體為ZG15Ⅱ，故在加工前對閥體的化學成分進行了化驗，化驗結果與鑄造時的化驗結果一致，符合設計要求。

4、裝配：
利用油壓機改裝翻轉胎定位，并在周圍兩半部分用螺栓緊固，調整進行密封性試驗，球體外部與閥體間達到設計要求。

5、焊接工藝：
(1)考慮到閥體的技術要求，再選擇了MAG的CO2焊機。
(2)焊接材料選用ER50-6(?1.0)焊絲。
(3)根據焊接材料的等強度原則，所選ER50-6(?1.0)焊絲滿足于ZG15Ⅱ的要求。
(4)保護氣體采用82%Ar+18%CO2混合氣體。
5.1定位焊:
(1)由于鑄鋼與45鋼的淬硬傾向嚴重，故在定位焊前需對其進行預熱，采用氧-乙炔焰對焊縫兩側各2倍于板厚的范圍內均勻加熱至75~100℃(偏向45鋼側)，以不影響密封裝置為準，用遠紅外線測溫儀測量。
(2)在焊接前將焊縫兩側表面20mm范圍內的氧化皮及銹蝕用角向磨光機打磨出金屬光澤。
(3)在焊縫兩側距邊緣50mm處打定位點6處，并用卡尺測量其兩點間的距離，以便測量其收縮量。
5.2封底焊:
因考慮到ZG15Ⅱ材料的剛性大、塑性差的特點，故在選擇焊接規范上應采取小的焊接參數，即小的焊接熱輸入。在保證焊縫質量的前提下，盡量提高焊接速度，減少熔合比，在變形方面采取多層多道分6段對稱施焊的方法;注意每焊一層用卡尺測量定位點，對收縮量進行控制，直至焊完。除首道和尾道以外，其它各道之間采用錘擊方法進行消除應力處理。

6、收尾:
完成焊接后，通過打壓試驗(氣密)焊口無漏，密封面滿足技術要求后，經過X射線探傷，焊縫本身無氣孔、夾渣、未熔合、裂紋等焊接缺陷，閥芯旋轉滿足技術要求。全焊接球閥應用于各種熱處理管道、工業煤氣和熱力
管道等等。如今城市人口非常密集，導致道路的情況也很復雜，所以在施工和維護煤氣供應管道和供熱供應管道時，對施工時間和施工安全的要求是非常高的，而采用全焊接球閥，可以直接深埋地下，再利用新工程技術施工就能大大的減少閥門所占用的空間了，且大大節省了施工費及工期。全焊接球閥還能預防煤氣爆炸帶來的危險，是一個安全的閥門。
