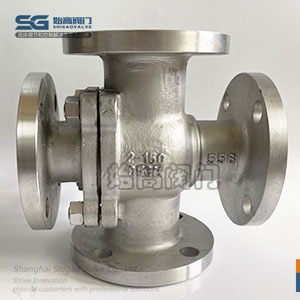

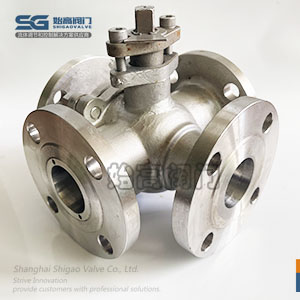

Q46F法蘭四通球閥

內容摘要

Q46F法蘭四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口均布于球體中心圓周截面上，當球體沿順時針旋轉90°時，能使相對的兩個通道實現兩兩互通。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

法蘭四通球閥參數表

產品品牌：	始高閥門	產品名稱：	法蘭四通球閥
產品型號：	Q46F	閥體材質：	WCB/CF8/CF8M/CF3/CF3M
連接方式：	法蘭	公稱通徑：	DN40~DN300
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-29℃~180℃	公稱壓力：	PN16
球閥流向：	L/L	設計標準：	GB/T 12237
法蘭標準：	GB/T9113\|JB/T79\|HG/T20592	結構長度：	ASME B16.10\|GB/T 12221-2005
防火標準：	API607\|JB/T6899-1993	溫度壓力：	ASME B16.34\|GB/T12224-2015
檢測標準：	API 598	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

法蘭四通球閥簡介

Q46F法蘭四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口均布于球體中心圓周截面上，當球體沿順時針旋轉90°時，能使相對的兩個通道實現兩兩互通。四通球閥應用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產中；在城市和工業企業的給排水、供熱和供氣系統中；在農田的灌溉系統中。

法蘭四通球閥的流向圖

四通法蘭球閥流向

法蘭四通球閥的外形和連接尺寸

法蘭四通球閥流向

DN	D1	d	K	D	f	C	N-Z	L
40	34	85	110	145	3	16	4-18	200
50	46	100	125	160	3	16	4-18	220
65	60	120	145	180	3	18	4-18	260
80	70	135	160	195	3	20	8-18	280
100	95	155	180	215	3	20	8-18	320
125	119	185	210	245	3	22	8-18	380
150	145	210	240	280	3	24	8-23	440
200	190	265	295	335	3	26	12-23	550
250	240	320	355	405	3	30	12-25	670
300	290	375	410	460	3	30	12-25	720

法蘭四通球閥的零部件材質

No.	零件名稱	材質		No.	零件名稱	材質
1	手柄	WCB	WCB	2	填料壓蓋	WCB	CF8
3	螺釘	25#	304	4	填料	PTFE	PTFE
5	閥桿	45#	304/316	6	球體	201	CF8/CF8M
7	閥座	PTFE	PTFE	8	閥體	WCB	CF8/CF8M
9	閥蓋	WCB	CF8/CF8M	10	密封墊	PTFE	PTFE
11	螺母	35#	304	12	螺柱	45#	304
13	并帽	45#	304/316	14	O型圈	丁腈橡膠NBR	丁腈橡膠NBR
15	支承圈	45#	304/316	-	-	-	-

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭四通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
