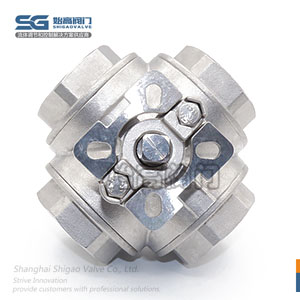

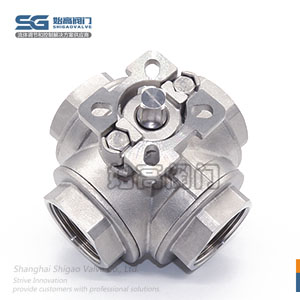

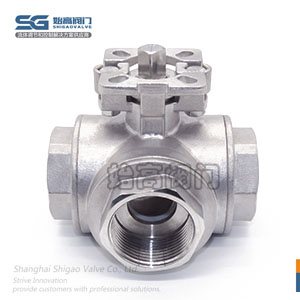

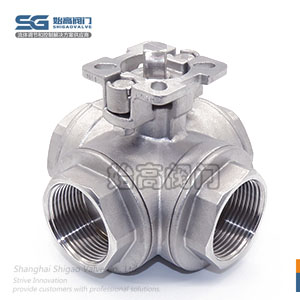

四通螺紋球閥

內容摘要

四通螺紋球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

四通螺紋球閥參數表

產品品牌：	始高閥門	產品名稱：	四通螺紋球閥
產品型號：	Q16F	閥體材質：	不銹鋼CF8/CF8M
連接方式：	絲扣螺紋	公稱通徑：	DN15~DN50
驅動方式：	手動/電動/氣動	適用介質：	水、蒸汽、油等
適用溫度：	-29℃~150℃	公稱壓力：	1000WOG/PN63
球閥流向：	L型/T型/X型/I型	設計標準：	ASME B16.34
螺紋類型：	NPT/BSP/BSPT/DIN/JIS/RC/G	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

四通螺紋球閥簡介

四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，閥門四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。

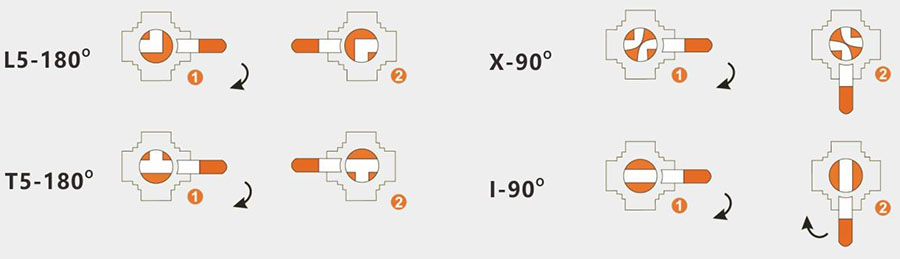

四通螺紋球閥的流向圖

四通螺紋球閥流向

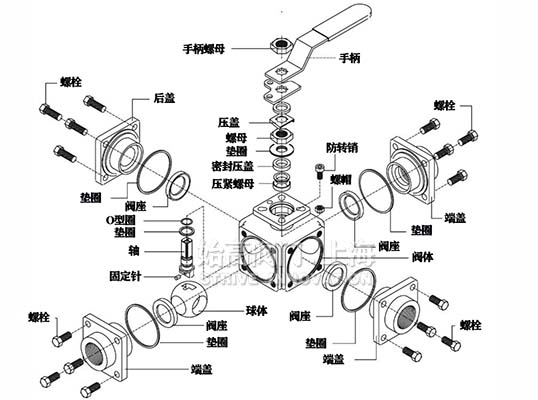

四通螺紋球閥的結構圖

四通螺紋球閥結構

四通螺紋球閥的零部件材質

序號	部件名稱	材質	序號	部件名稱	材質
1	端蓋	CF8M/CF8	2	墊圈	PTFE
3	閥體	CF8M/CF8	4	球體	CF8M/CF8
5	閥座	PTFE	6	墊圈	RPTFE
7	軸	SS316	8	O型圈	VITON
9	壓緊螺母	PTFE	10	密封壓蓋	SS304
11	墊圈	SS301	12	螺母	SS304
13	壓蓋	SS304	14	間隔墊圈	SS304
15	限位器	SS304	16	手柄螺母	SS304
17	手柄	SS304	18	軸套	PLASTIC
19	防轉銷	SS304	20	插入銷	SS316
21	止動銷螺母	SS304	22	螺栓	SS304

四通螺紋球閥的外形和連接尺寸

螺紋四通球閥尺寸

DN	A	B	C	d1	d2	E	F	G	H	K	L	R	S	Port	T	M	N
8	37.5	9.5	130	6.0	6.0	62	36	42	9	44	87	11.1	14.2	10	10	12.5	17
10	37.5	9.5	130	6.0	6.0	62	36	42	9	44	87	11.1	17.5	12.5	12	14.5	19
15	42	11	130	6.0	6.0	64	36	42	9	52.5	104	12.7	21.7	15	15	17.5	21.5
20	49	14	165	6.0	7.1	82	42	50	11	55.5	111	14.3	27.1	20	20	22.5	27.5
25	55	14	165	6.0	7.1	89	42	50	11	64	127	15.9	33.9	25	25	28	34.5
32	63	17	205	7.1	9.2	98	50	70	14	69	138	17.5	42.5	32	32	35	42.8
40	74	16	205	7.1	9.2	108	50	70	14	79	158	19.1	48.6	38	38	41	49
50	93	21	325	9.2	11.4	140	70	102	17	95	190	22.2	61.1	50	50	54	61

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的四通螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
