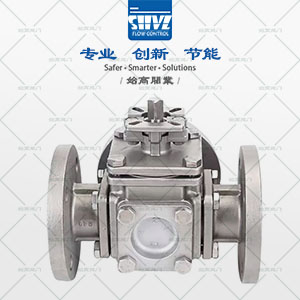

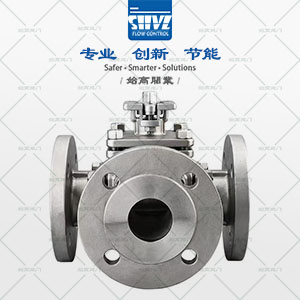

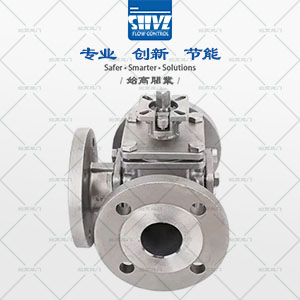

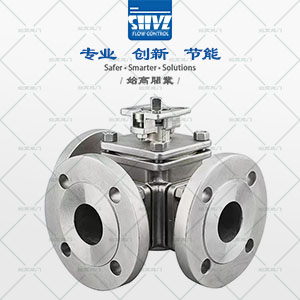

JIS 10K日標三通球閥

內容摘要

日標三通球閥具有流通能力大、結構緊湊、密封性能好、壽命長等特點，經濟實用、易于維護、廣泛應用于石油、化工、天然氣、電力、冶金、食品、只要等要求嚴密切斷的場合，也可適用于水、蒸汽、油品、液化氣、天然氣、煤氣等介質。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

日標三通球閥參數表

產品品牌：	始高閥門	產品名稱：	日標三通球閥
產品型號：	Q44/5F-10K\|SGQ2-B4-F-10K	閥體材質：	WCB、CF8、CF8M、CF3M等
連接方式：	法蘭	公稱通徑：	15A~400A
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	軟閥座：-20~200℃；金屬閥座：-196~400℃	閥座形式：	軟閥座；金屬閥座（密封面硬化處理）
泄漏等級：	ANSI VI	設計標準：	GB/T12237、ASME B16.34
檢測標準：	GB/T13927、API598	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

結構特點Features

●閥體采用鑄造或鍛造，結構緊湊、外觀美觀。O型三通球閥閥芯、閥桿做旋轉運動，轉動閥芯時閥芯閥座始終緊密接觸，具有很強的剪切能力；
●可設計閥座由圓柱彈簧或蝶簧預載，具有自動補償、自密封和閥門中腔自動泄壓功能，適用于高溫、高壓場合；
●閥球旋轉設計能夠保證閥球運行平穩，減少操作扭矩；
●密封有軟硬密封可選擇，密封表面可硬化處理，適用于多種工況；
●閥門中腔自動泄壓設計，閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，提高系統安全性；
●球閥可設有防靜電結構、防閥桿吹出結構設計；
●三通球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，使安裝更加方便；
●在系統卸壓后無需拆下整個閥體就能進行檢查和維修；

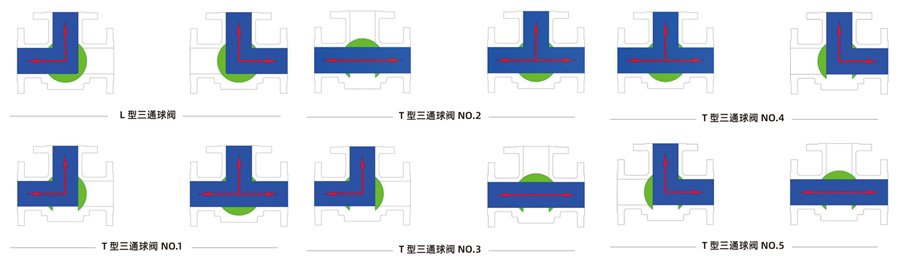

●三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道連通，T型適用于介質的分流，合流或流向切換；
●兩閥座密封三通球閥結構緊湊、外形美觀、密封性能好，它能實現對管道介質流向的切換、也能使相互垂直的兩個通道連通或關閉；
●四閥座密封三通球閥造型美觀、結構合理、不僅可實現介質流向的切換，也可使三個通道相互連通，靈活控制管路中介質的合流或分流。

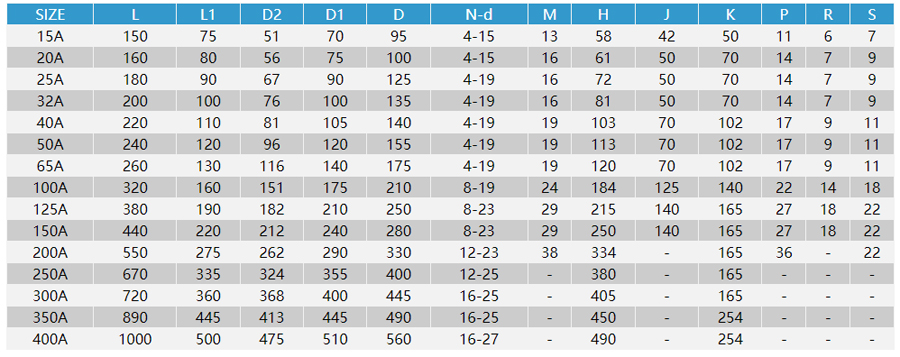

外形尺寸Overall Dimension

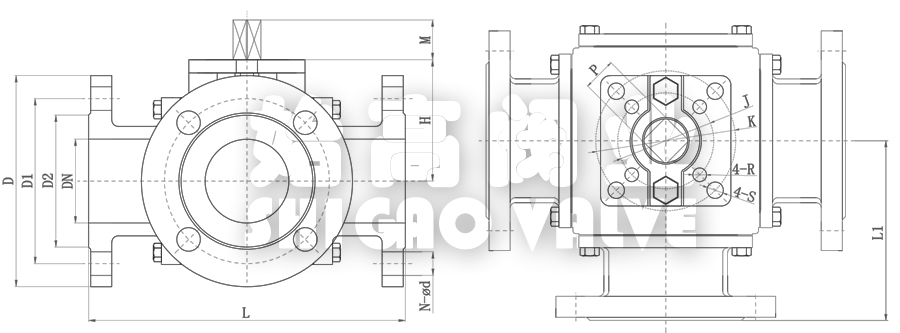

日標三通球閥結構圖
