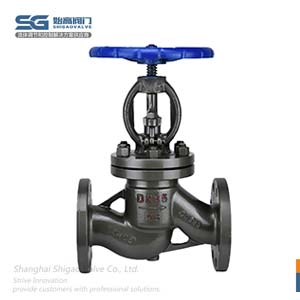

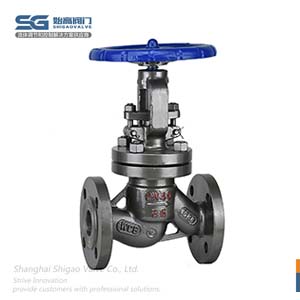

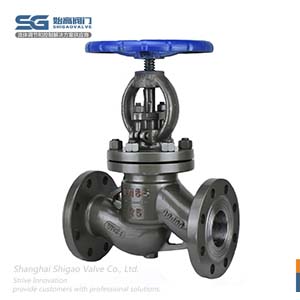

鑄鋼法蘭截止閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	鑄鋼法蘭截止閥
產品型號：	J41H	閥體材質：	碳鋼
連接方式：	法蘭連接	公稱通徑：	DN15~DN600
驅動方式：	手動	適用介質：	水、油、氣
適用溫度：	-20℃-425℃	公稱壓力：	PN10~PN64
設計標準：	GB/T 12235	結構長度標準：	GB/T 12221
法蘭標準：	JB/T 74-90、GB/T 9113	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

鑄鋼法蘭截止閥簡介

J41H鑄鋼法蘭截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力是閥桿和填料的摩擦與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。鑄鋼法蘭截止閥是使用廣泛的一種閥門之一，由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。

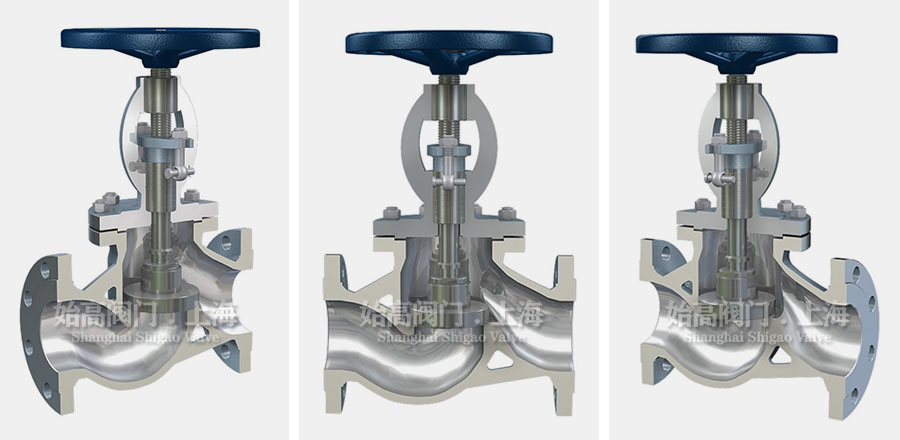

鑄鋼法蘭截止閥結構圖

鑄鋼法蘭截止閥的結構特點

1、產品設計制造按國家標準，結構合理，性能優良，造型美觀。
2、閥瓣、閥座密封面用鐵基合金堆焊司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶需求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用在各種壓力、溫度及介質工況。
6、側密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料更換可在不停機情況下進行方便快捷不影響系統運行。

鑄鋼法蘭截止閥的主要外形和連接尺寸

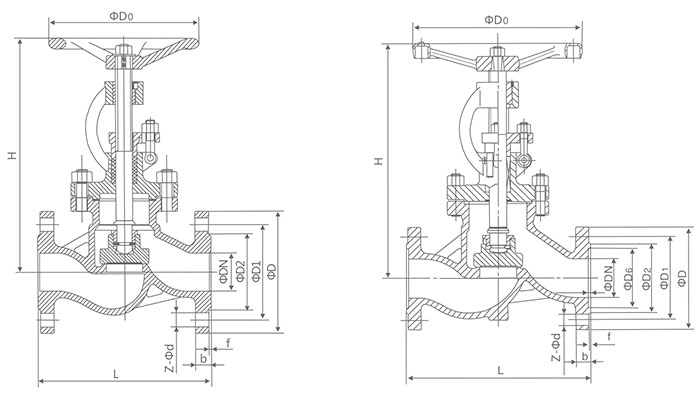

鑄鋼法蘭截止閥尺寸圖

通徑	L	D	D1	D2	b-f	z-d	H	D0
10	130	90	60	40	14-2	4-14	198	120
15	130	95	65	45	14-2	4-14	218	120
20	150	105	75	55	14-2	4-14	230	140
25	160	115	85	65	14-2	4-14	240	160
32	180	135	100	78	16-2	4-18	250	180
40	200	145	110	85	16-3	4-18	262	200
50	230	160	125	100	16-3	4-18	280	240
65	290	180	145	120	18-3	4-18	327	280
80	310	195	160	135	20-3	8-18	355	280
100	350	215	180	155	20-3	8-18	415	320
125	400	245	210	185	22-3	8-18	460	360
150	480	280	240	210	24-3	8-23	510	400
200	600	335	295	265	26-3	12-23	588	400
250	650	405	355	320	30-3	12-25	725	450
300	750	460	410	375	30-4	12-25	925	500
350	850	520	470	435	34-4	16-25	1030	600
400	950	580	525	485	36-4	16-30	1170	700
450	1050	640	585	545	40-4	20-30	1220	800
500	1150	705	650	608	44-4	20-34	1410	900
600	1350	840	770	718	48-5	20-41	1610	1000

截止閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鑄鋼法蘭截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
