德標角式波紋管截止閥

產品信息
產品型號：WJ44H	021-31261651
產品口徑：DN15-DN400	www.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、德標角式波紋管截止閥概述

WJ44H德標角式波紋管截止閥是指用波紋管作為閥桿密封元件的閥門，采用良好的塑性、高的彈性極限、抗拉強度和疲勞強度，良好的焊接性能，穩定的彈性性能的優質奧氏體不銹鋼制造的波紋管，保證了閥門的零泄漏。在導熱油管路中，能節約大量熱油，防止環境污染，確保車間安全。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。

二、德標角式波紋管截止閥參數表

公稱通徑：DN15-DN400	公稱壓力：1.6MPa-4.0MPa
適用介質：水、油、蒸汽等	適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼	控制方式：手動、電動、氣動
設計標準：DIN 3356	結構長度標準：DIN 3202
連接法蘭標準：DIN 2543-2545	試驗和檢驗標準：DIN 3230

三、德標角式波紋管截止閥的特點

1、角式波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質呈流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

四、德標角式波紋管截止閥尺寸表

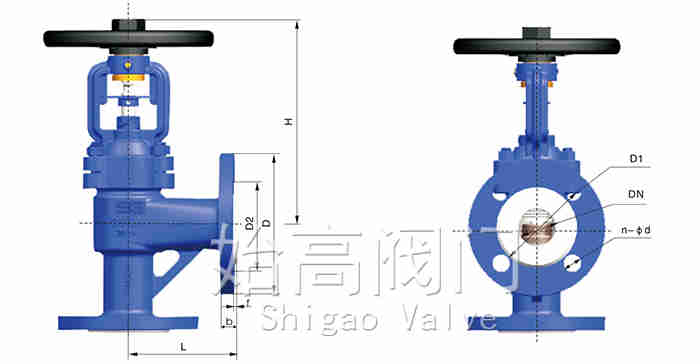

德標角式波紋管截止閥尺寸圖

DN	L	D	D1	D2
15	90	95	65	45
20	95	105	75	58
25	100	115	85	68
32	105	140	100	78
40	115	150	110	88
50	125	165	125	102
65	145	185	145	122
80	155	200	160	138
100	175	220	180	158
125	200	250	210	188
150	225	285	240	212
200	275	340	295	268
250	325	405	355	320
300	375	405	355	320
350	425	520	470	438
400	475	580	525	490

五、應用

德標角式波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標角式波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
