| 西門子型電動二通閥摘要 |
SGSFV西門子型電動二通閥用于控制中央空調系統、采暖系統管道的開啟或關閉，達到控制室溫之目的�？刂崎y由單向磁滯同步馬達驅動，彈簧復位。閥門不工作時處于常閉狀態。當需要工作時，由溫控器提供一個開閥信號，使電動閥接通交流電源而動作，開啟閥門，冷水或熱水進入風機盤管，為房間提供冷氣或暖氣 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 西門子型電動二通閥 |
| 產品型號： | SGSFV | 閥體材質： | 黃銅 |
| 連接方式： | ZG內管螺紋 | 公稱通徑： | DN15 DN20 DN25 |
| 驅動方式： | 電動 | 適用介質： | 冷水；熱水；50%以內的乙二醇水溶液 |
| 適用溫度： | 0℃~95℃ | 公稱壓力： | 1.6MPa |
| 閥體結構： | 二通；三通 | 啟閉時間： | 開約10秒、關約5秒 |
| 驅動電壓： | 220VAC 50Hz/60Hz(可選24V、110VAC) | 環境溫度： | 0℃~65℃ |
| 允許壓差： | 0.15MPa | 功率消耗： | ≤7W |
| 外殼材質： | 鋁合金 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
一、產品概述
SGSFV西門子型電動二通閥用于控制中央空調系統、采暖系統管道的開啟或關閉，達到控制室溫之目的�？刂崎y由單向磁滯同步馬達驅動，彈簧復位。閥門不工作時處于常閉狀態。當需要工作時，由溫控器提供一個開閥信號，使電動閥接通交流電源而動作，開啟閥門，冷水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從未截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。

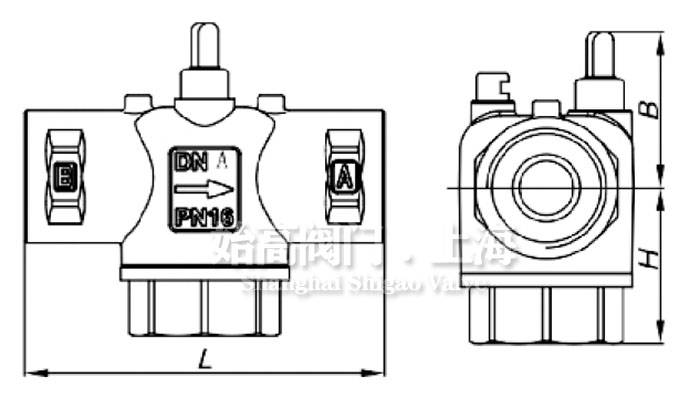

二、外形結構
三、外形尺寸表
| 型號 | SGSFV015-S16 | SGSFV015-3S16 | SGSFV020-S16 | SGSFV020-3S16 | SGSFV025-S16 | SGSFV025-3S16 |
| 口徑 | G1/2二通 | G1/2三通 | G3/4二通 | G3/4三通 | G1二通 | G1三通 |
| L | 81 | 81 | 81 | 81 | 88 | 92 |
| H | 21 | 36 | 21 | 36 | 25 | 42 |
| B | 36.5 | 36.5 | 36.5 | 36.5 | 40.5 | 40.5 |
| Kv值 | 2.2 | 2.6 | 3 | 3.4 | 2.9 | 2.9 |

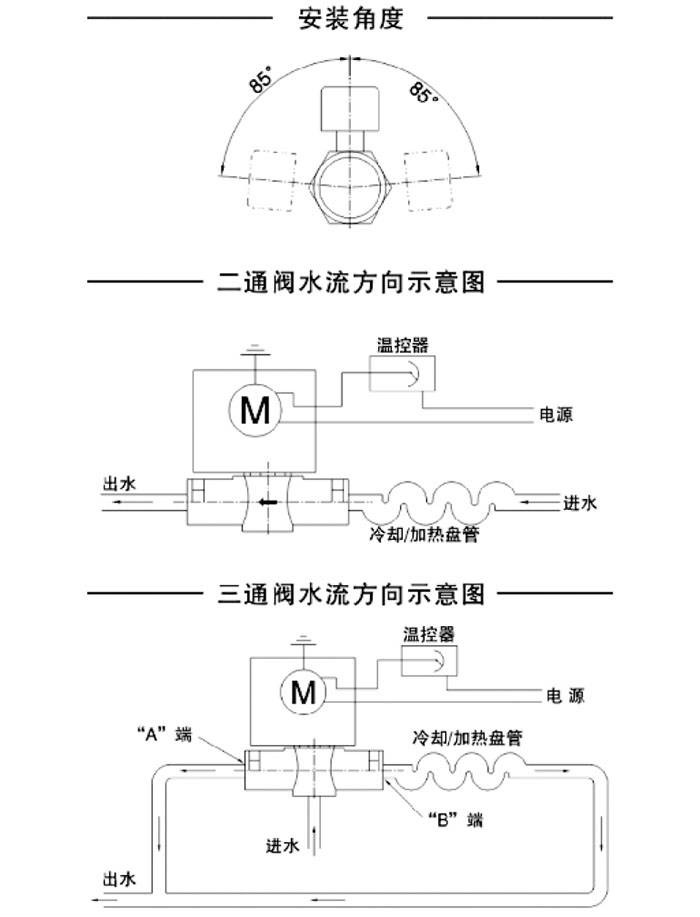

四、安裝示意圖
1、對于高層建筑物，應在底層支管上采用減壓閥。
2、馬達罩殼防止滴水滲入，所以當閥安裝時，驅動部不得在管道下方。
3、當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
4、手動操作桿：當把手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開狀態。每當電流首次通過電動閥時，手動桿會再設定至自動位置。
5、如果驅動器沒有預先安裝在閥體上，需要安裝時，先將驅動器的操作桿沿箭頭方向推入下凹槽，按驅動器邊上的黑色按鈕，在閥體上放好后松開，即可裝上。如需拆卸，重復上述操作。
注：水流方向應同閥體上箭頭指向一致，安裝時，驅動器不得作為受力的支點。
