氣動執行器

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動執行器參數表

產品品牌：	始高閥門	產品名稱：	氣動執行器
產品型號：	AT/RT	閥體材質：	壓鑄鋁合金
適用閥門：	蝶閥、球閥、通風閥等角行程閥門	密封材料：	氟橡膠/硅橡膠
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

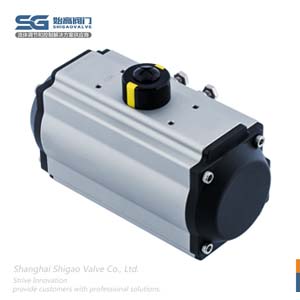

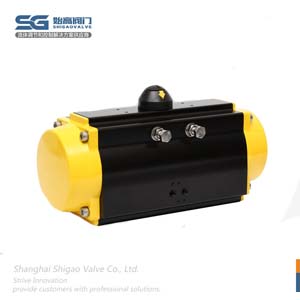

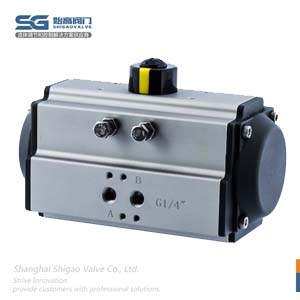

閥門概述Product introduction

AT系列氣動執行器是雙活塞齒輪條傳動結構設計，AT-D型為雙作用，AT-S型為單作用（彈簧復位），氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，不但可以直接帶動閥桿，而且可以和蝸輪蝸桿等配合使用，適用于戶內或戶外各種環境。AT氣動執行器可裝配智能閥門定位器、電磁閥、回訊器限位開關、手輪機構、空氣過濾減壓閥等。結構簡單、輸出推力大、動作平穩可靠、安全防爆等優點，在化工、煉油等對安全要求較高的生產過程中有著廣泛的應用。

結構特點Features

AT系列氣動執行器在綜合運用國內外新技術、新材料、新工藝和創新觀念的基礎上進行開發、設計、研制而成，具有以下特點：
-符合新的國際規范（ISO5211、DIN3337和VDI/VDE3845、NAMUR標準）；
-擠壓的高強度鋁制缸體，內表面經細磨及硬質陽極氧化處理，使用壽命長，摩擦系數低，動作迅速；
-優美緊湊、現代化的造型，多規格的系列產品使選型更具有性價比；
-齒輪軸活動機構均選用高質量的軸承，低摩擦、長壽命、無噪音；
-外部安裝兩個獨立的行程調節機構，方便試行±5°全開或全關位置的調整；
-NAMUR標準的多功能位置指示器可視代指示、安裝并輸出所有附件；
外部結構一樣的執行器有雙作用和單作用式（彈簧復位�？蛇x常閉式和常開式）供選擇；
-預壓縮負荷彈簧，安裝/拆卸安全，方便；
-活塞和端蓋采用壓鑄鋁合金，高強度、輕量化；
-改變密封件材料，可應用于高溫或低溫場合。

主要零部件材質Material of main parts

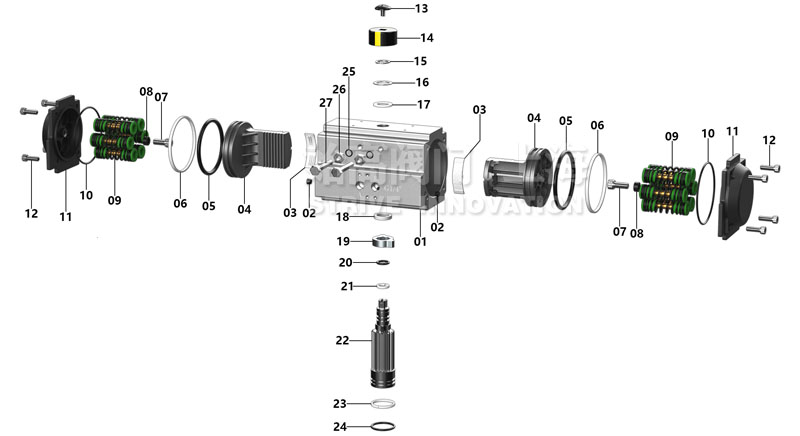

氣動執行器結構

序號	零件名稱	數量	材質	可選材料
01	缸體	1	鋁合金（硬質氧化）	-
02	塞頭	2	丁腈橡膠	氟橡膠/硅橡膠/氫化丁腈
03	活塞導板	2	工程塑料	-
04	活塞	2	壓鑄鋁合金（硬質氧化）	-
05	活塞O型圈	2	丁腈橡膠	氟橡膠/硅橡膠/氫化丁腈
06	活塞支撐圈	2	公稱塑料	-
07	限位螺絲	2	不銹鋼304	-
08	限位套	2	工程塑料	-
09	彈簧	0~12	琴鋼絲（浸漆）	-
10	端蓋O型圈	2	丁腈橡膠	氟橡膠/硅橡膠/氫化丁腈
11	端蓋	2	壓鑄鋁合金（粉末噴涂等）	-
12	端蓋螺絲	8	不銹鋼304	-
13	指示器螺絲	1	塑料鑲嵌	-
14	指示器	1	塑料	-
15	卡簧	1	不銹鋼304	-
16	金屬平墊	1	不銹鋼304	-
17	外部防磨墊片	1	工程塑料	-
18	內部防磨墊片	1	工程塑料	-
19	凸輪	1	合金鋼	-
20	上軸O型圈	1	丁腈橡膠	氟橡膠/硅橡膠/氫化丁腈
21	上軸軸承	1	工程塑料	-
22	齒軸	1	合金鋼（鍍鎳）	不銹鋼
23	下軸軸承	1	工程塑料	-
24	下軸O型圈	1	丁腈橡膠	氟橡膠/硅橡膠/氫化丁腈
25	調節螺絲O型圈	2	丁腈橡膠	氟橡膠/硅橡膠/氫化丁腈
26	調節螺絲鎖緊螺母	2	不銹鋼304	-
27	調節螺絲	2	不銹鋼304	-

工作原理Working Principle

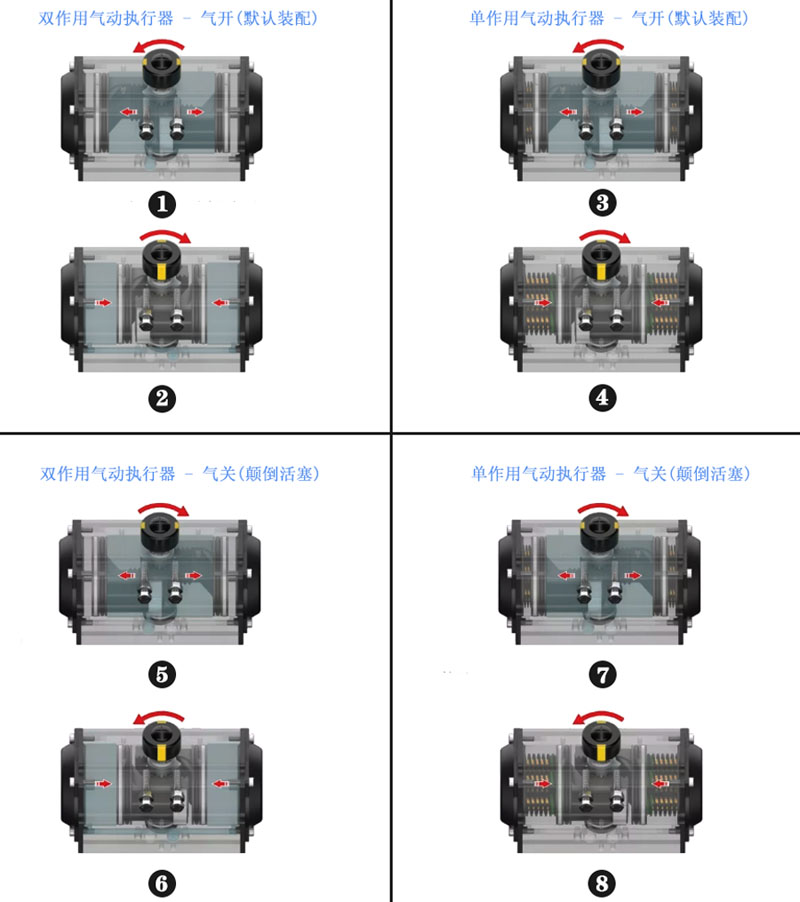

氣動執行器工作原理圖

1、壓縮空氣由A口輸入，使左右活塞向相反反向運動，輸出軸逆時針方向轉動，打開閥門，量活塞側面的空氣由B口排出。
2、壓縮空氣由B口輸入，使左右活塞向中心移動，輸出軸順時針方向轉動關閉閥門，兩活塞中間的空氣由A口排出。
3、壓縮空氣由A口輸入，使左右活塞向相反方向運動，輸出軸逆時針方向轉動，打開閥門，兩活塞側面的空氣由B口排出。
4、失氣或失電時，由于彈簧的作用使兩活塞向中心移動，輸出軸順時針方向轉動，關閉閥門，兩活塞中間的空氣由A口排出。
5、壓縮空氣由A口輸入，使左右活塞向相反方向運動，輸出軸順時針方向轉動，打開閥門，兩活塞側面的空氣由B口排出。
6、壓縮空氣由B口輸入，使左右活塞向中心移動，輸出軸逆時針方向轉動關閉閥門，兩活塞中間的空氣由A口排出。
7、壓縮空氣由A口輸入，使左右活塞向相反方向運動，輸出軸順時針方向轉動，打開閥門，兩活塞側面的空氣由B口排出。
8、失氣或失電時，由于彈簧的作用使兩活塞向中心移動，輸出軸逆時針方向轉動，關閉閥門，兩活塞中間的空氣由A口排出。

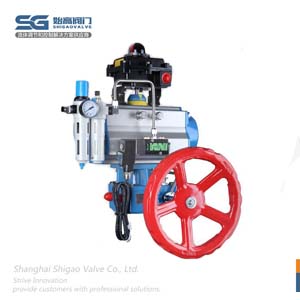

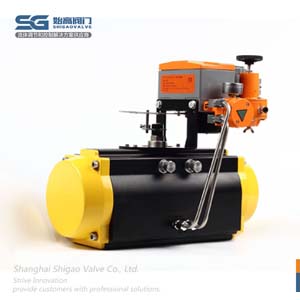

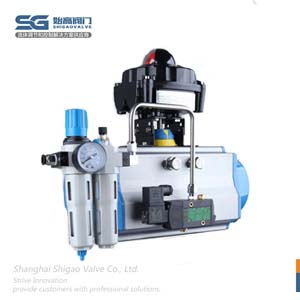

可選附件Machine Accessories

1、雙作用氣動執行器：控制閥門的開啟和關閉。
2、單作用氣動執行器：電路/氣路切斷或故障，自動關閉/開啟閥門。
3、單電控電磁閥：供電時閥門開啟或關閉，斷電時閥門關閉或開啟。
4、雙電控電磁閥：一個線圈通電時，閥門開啟；另一個線圈通電時，閥門關閉。有記憶功能。
5、回信器：遠距離傳輸閥門開或關位置的信號。
6、電氣定位器：根據電流信號（4~20mA）的大小對閥門的開關角度進行調節控制。
7、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用。
8、氣動定位器：根據氣動信號（0.02~0.1MPa）的大小對閥門的開關角度進行調節控制。
9、過濾器：對氣源穩定、清潔及運動部件起潤滑作用。
10、手動機械：當電路/氣路切斷或故障，用于手動操作閥門的開關。

可能出現的故障及解決方法Possible faults and solutions

故障現象	檢查項目	解決方案
氣動閥門不能動作	1、電磁閥是否正常，線圈是否燒壞，電磁閥芯是否被臟物卡死。	更換電磁閥，更換線圈，清理臟物。
	2、對氣動執行器單獨供氣試驗，檢查密封圈及氣缸是否損壞。	更換以損壞密封圈或氣缸。
	3、閥內是否有雜質將閥芯卡住。	清除雜質，更換已損件。
	4、手動機械的手柄處在手動位置。	將手柄轉到氣動位置。
動作遲緩	1、氣源壓力不足。	增加氣源壓力（0.4~0.8MPa）
	2、氣動執行器輸出力矩過小。	增大氣動執行器的型號規格。
	3、閥門閥芯或其他閥件裝配太緊。	重新裝配調整。
	4、氣源管路堵塞，流量過小。	排除堵塞，更換過濾器濾芯。
回信器無信號	1、電源線路短路或斷路。	檢查電源線路。
	2、回信器內凸輪位置不準確。	調整凸輪至正確位置。
	3、微動開關損壞。	更換微動開關。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動執行器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
