| 產品品牌： | 始高閥門 | 產品名稱： | 黃銅法蘭旋啟式止回閥 |
| 產品型號： | H44W | 閥體材質： | 黃銅 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 自動 | 適用介質： | 水、油、非腐蝕性介質 |
| 適用溫度： | -10℃-120℃ | 公稱壓力： | PN16 |
|
一、黃銅法蘭旋啟式止回閥概述
H44W-16T黃銅法蘭旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的場合。主要用于介質單向流動的管路上，能自動阻止介質倒流，只允許向一個方向流動。
二、黃銅法蘭旋啟式止回閥參數表
| 公稱通徑：DN40-DN150 | 公稱壓力：1.6MPa |
| 適用介質：水、油、非腐蝕性介質 | 適用溫度：-10℃-120℃ |
| 閥體材質：黃銅 | 連接方式：法蘭連接 |
三、黃銅法蘭旋啟式止回閥的特點
旋啟式止回閥有一鉸鏈機構，還有一個像門一樣的閥瓣自由的靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠旋啟空間，并使閥瓣真正的、全面的與閥座接觸。

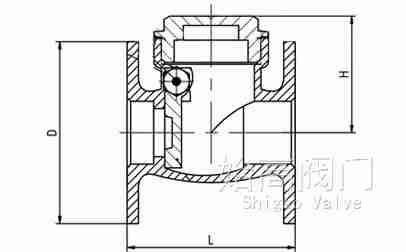

四、黃銅法蘭旋啟式止回閥尺寸表
| DN | L | D | H |
| 40 | 132 | 110 | 75 |
| 50 | 144 | 125 | 80 |
| 65 | 163 | 145 | 90 |
| 80 | 187 | 160 | 105 |
| 100 | 210 | 180 | 115 |
| 125 | 237 | 210 | 130 |
| 150 | 267 | 210 | 160 |

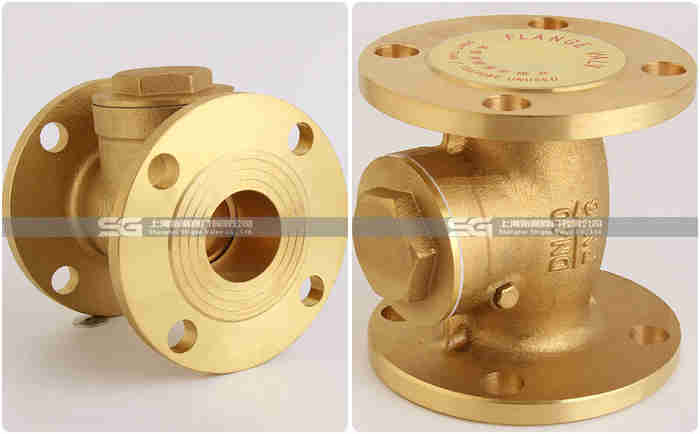

五、產品圖片
止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門，屬于自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。
