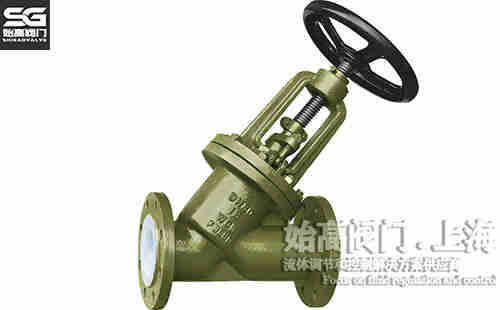

直流式襯氟截止閥
| 產品信息 | |
| 產品型號:J45F46 | 021-31261651 |
| 產品口徑:DN15-DN350 | www.hsbf-brake.com |
| 產品壓力:1.0MPa-2.5MPa | [email protected] |
| 產品材質:碳鋼、不銹鋼 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、直流式襯氟截止閥概述
J45F46直流式襯氟截止閥適用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸,還適用在各種濃度的強堿有機溶劑以及其他腐蝕性介質的管道上。廣泛應用在石油、化工等管路中做截?cái)嘟橘|(zhì)用,但需要強調的是氟塑料襯里的截止閥嚴禁用作流量調節,以免節流口處產生的高速介質沖蝕破壞密封面。
二、直流式襯氟截止閥參數表
| 公稱通徑:DN15-DN350 | 公稱壓力:1.0MPa-2.5MPa |
| 適用介質:酸、堿腐蝕性介質 | 適用溫度:-20℃-120℃ |
| 閥體材質:碳鋼、不銹鋼 | 驅動方式:手動、電動、氣動 |
| 設計與制造標準:GB/T 12233、GB/T 12235 | 法蘭尺寸標準:GB/T9113.1 |
| 壓力試驗標準:GB/T 13927 | 標志:GB/T 12220 |
三、零件材質
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
| 閥瓣 | 碳鋼、不銹鋼、襯F46、F3 |
| 閥桿 | 不銹鋼 |
| 填料 | F46、F4 |
| 手輪 | HT00 |

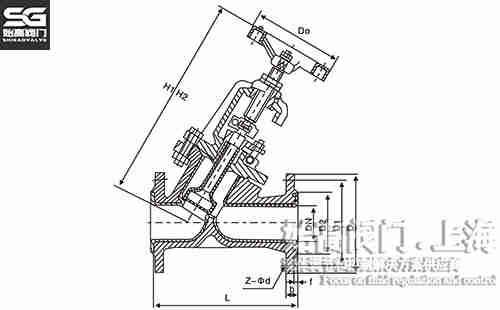

四、直流式襯氟截止閥尺寸表

| DN | L | D | D1 | D2 | D0 | H1 | H2 |
| 15 | 130 | 95 | 65 | 43 | 100 | 180 | 195 |
| 20 | 150 | 105 | 75 | 50 | 100 | 215 | 235 |
| 25 | 160 | 115 | 85 | 60 | 120 | 220 | 245 |
| 32 | 180 | 135 | 100 | 68 | 140 | 250 | 275 |
| 40 | 200 | 145 | 110 | 80 | 160 | 283 | 315 |
| 50 | 230 | 160 | 125 | 100 | 180 | 316 | 360 |
| 65 | 290 | 180 | 145 | 115 | 200 | 353 | 408 |
| 80 | 310 | 195 | 160 | 130 | 240 | 437 | 505 |
| 100 | 350 | 215 | 180 | 150 | 280 | 480 | 566 |
| 125 | 400 | 245 | 210 | 180 | 320 | 540 | 650 |
| 150 | 480 | 280 | 240 | 210 | 360 | 605 | 740 |
| 200 | 600 | 335 | 295 | 260 | 400 | 650 | 800 |
| 250 | 730 | 405 | 355 | 319 | 450 | 680 | 870 |
| 300 | 850 | 460 | 410 | 370 | 500 | 770 | 1050 |
五、應用
氟塑料全襯里截止閥有三種結構,分別為:J41F46型直通式、J45F46型直流式、J44F46型角式截止閥,具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短等優點,被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用。
|
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的直流式襯氟截止閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
