波紋儲罐阻火器摘要：
波紋儲罐阻火器ZGB-1又名防火器、管道阻火器，是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。阻火器產品由芯件和殼體兩部分組成，芯件是核心，是由兩層超薄的不銹鋼帶，一條被壓成波N型，另一條鋼帶則將它圍繞圓心緊緊纏繞而成。
| 產品品牌： | 美國TOOE、始高閥門 | 產品名稱： | 波紋儲罐阻火器 |
| 產品型號： | ZGB-1 | 閥體材質： | 不銹鋼、碳鋼 |
| 連接方式： | 法蘭 | 適用壓力： | 1.6MPa-4.0MPa |
| 公稱通徑： | DN15-DN800 | 適用介質： | 甲類、油品、氫氧液化類和閃點低于60℃的原油等 |
| 驅動方式： | 自動 | 制造標準： | 國標GB、美標ANSI/API |
一、產品概述
波紋儲罐阻火器ZGB-1又名防火器、管道阻火器，是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。阻火器產品由芯件和殼體兩部分組成，芯件是核心，是由兩層超薄的不銹鋼帶，一條被壓成波N型，另一條鋼帶則將它圍繞圓心緊緊纏繞而成。從而構成無數個端面，是小三角形直通流道，而且在閥門芯件內部有一個十字結構的支架（火災表面壓上Y形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。介質從三角形狹道中通過，阻火器也正是通過它來阻止火焰在管道中的蔓延，其原理為"器壁效應"，就是火焰與器壁的碰撞進行能量轉換，降低了溫度。以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。
二、詳細參數表
| 公稱通徑：DN15-DN800(1/2"-32") | 公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) |
| 適用溫度：-20℃~180℃ | 適用介質：甲類、油品、氫氧液化類和閃點低于60℃的原油等 |
| 閥體材質：碳鋼、不銹鋼 | 阻火芯層：不銹鋼 |
| 密封圈：金屬墊片、聚四氟乙烯、石墨復合墊 | 螺栓螺母：45#、不銹鋼 |
| 連接方式：法蘭連接(GB/HG/SH/JB/ANSI/DIN) | GB5908-86《石油儲罐阻火器阻火性能和試驗方法》 |
| 可經過第三方檢測機構阻火性能及流量壓降試驗 | GB/T13347：2010《石油氣體管道阻火器》 |
| HG/T20570.19-95《阻火器的設置》 | ISO16852：2016《國際阻火器測試標準》 |
| SH/T3413-99《石油化工石油氣管道組獲取選用檢驗及驗收》 | GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》 |

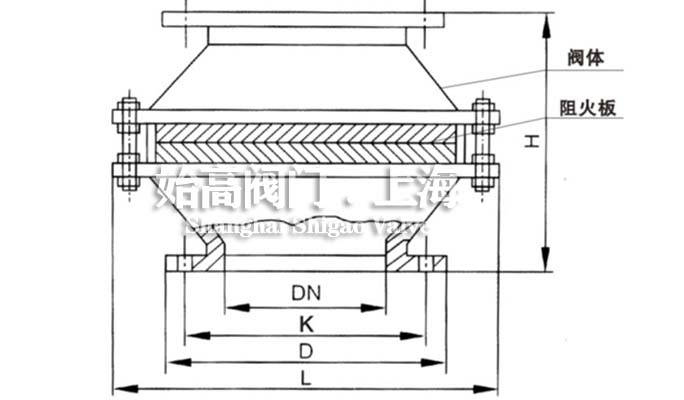

三、尺寸結構
四、尺寸表
| 公稱通徑DN | L | H | D | K |
| 25 | 130 | 150 | 115 | 85 |
| 32 | 155 | 170 | 135 | 100 |
| 40 | 155 | 170 | 145 | 110 |
| 50 | 170 | 180 | 160 | 125 |
| 65 | 190 | 185 | 180 | 145 |
| 80 | 220 | 200 | 195 | 160 |
| 100 | 240 | 210 | 215 | 180 |
| 150 | 320 | 250 | 280 | 240 |
| 200 | 370 | 270 | 335 | 295 |
| 250 | 440 | 300 | 395 | 350 |
| 300 | 500 | 340 | 460 | 410 |
五、阻火器選型
阻火器選型時應明確以下因素：
1、阻火器公稱通徑、材質、壓力、法蘭標準。
2、使用位置：確定選擇管端還是管道阻火器。
3、燃燒傳播類型或安裝位置：確定選擇阻爆燃還是阻爆轟阻火器。
4、介質組別：依照zui大試驗安全間隙值(MESG)進行分類(如下表)，確定與該介質組別對應的阻火器。
5、許用壓降：考慮壓降對流體輸運的影響(每個阻火器都有其對應的流量-壓降曲線)，選擇經濟的阻火器系列。
| 結構形式 | 普通型 | 防/阻爆燃型 | 防/阻爆轟型 |
| zui大實驗安全間隙mm | MESG≥0.9 | 0.5＜MESG＜0.9 | MESG≤0.5 |
| 阻火級別 | II A | II B | IIC |
| 使用場所 | 儲罐、管端放空 | 放空管、燃氣管道 | 爆轟管道 |
zui大試驗安全間隙：火焰通過阻火元件的細小通道并在通道內降溫。當火焰被分割小到一定程度時，經通道移走的熱量足以將溫度降到可燃物燃點以下，使火焰熄滅�；蛴善鞅谛忉專斖ǖ勒揭欢ǔ潭葧r，自由基與管道壁碰撞占主導地位，自由基大量減少，燃燒反應不能繼續進行。因此，把在一定條件下(0.1Mpa,20℃)剛好能夠使火焰熄滅的通道尺寸定義為"zui大試驗安全間隙"。
六、防爆燃型阻火器和防爆轟型阻火器區別
主要看管道內介質的性質和阻火器與火源間的距離，易燃易爆氣體根據國標《爆炸性環境用防爆電氣設備通用要求》(GB3836.1)可分為I、IA 、IB、IC四種，根據試驗也可以得出各種易燃易爆氣體的燃燒傳播速度，燃燒速度小于音速的為阻爆燃型阻火器，反之為阻爆轟型阻火器。但燃燒速度在管道里面是隨時變化的，這個就要看阻火器與火源之間的距離了。有的氣體在燃燒時可能速度很小，只有15m/s，這個時候應選用阻爆燃型阻火器，但如果阻火器和火源距離很遠的話，火焰在管道內由于傳熱效應會迅速加速，如果管道足夠長，火焰較終會以2000m/s的速度，爆炸壓力超過20公斤達到爆震條件。火焰的加速率也會通過彎道，T型口，障礙物和管道交叉部分的變化而增加。那這個時候防爆燃型阻火器就起不到阻燃阻爆的效果了，所以防爆燃阻火器的安裝應盡可能靠近火源。有些特殊氣體例如LNG和氫氣燃燒傳播速度很快，超過了音速，就應該選擇防爆轟型阻火器。
對于兩種阻火器的外形來說，區別不是特別明顯，主要的區別在于中道部分和阻火層部分。中道部分根據介質的名稱和流量不同，設置的會有大有小，以能達到火焰淬滅的效果。另外阻火層的間隙和層數是不同的，間隙根據介質的MESG值確定，而層數一般根據物料的爆炸級別來，像普通IA級別的氣體用雙層阻火層就可以了，而有氫氣或者天然氣的管道，就應該用四層、六層甚至多層的阻火層了。
1、儲罐之間氣相連通管道各支管上的阻火器應選用防爆轟型阻火器。
2、可燃氣體放空管道在接入火炬前，若需要設置阻火器時，應選用防爆轟型阻火器。
3、安裝在管端的阻火器應選用阻火通氣帽，阻火通氣帽屬于防爆燃型阻火器。
4、裝卸設施的油氣排放或回收總管與各支線的氣相管道之間應設置防爆轟型阻火器。
5、一般防爆燃型阻火器可用在管道中間和管道端部，而防爆轟型阻火器是安裝在管道中間。
6、儲罐頂部保護性氣體及油氣排放管道的集合管上應選用防爆轟型阻火器。緊急放空管應設置防爆燃型阻火器。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的波紋儲罐阻火器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
