膜片式快開排泥閥
| 產品信息 | |
| 產品型號：JM744X/JM644X |  021-31261651 |
| 產品口徑：DN50~DN400 |  www.hsbf-brake.com |
| 產品壓力：1.6MPa |  [email protected] |
| 產品材質：球墨鑄鐵、鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、產品概述
膜片式快開排泥閥是一種由液壓源或氣動源作為執行機構的角型截斷閥。通常成排的安裝在常溫池底外側壁，用以排除池底的泥沙和污物，以及安裝在各類污水池外，用以排除池底泥沙及臟物。
隔膜式快開排泥閥由閥體、閥蓋、膜片作、膜片、膜片壓板、閥板、閥桿等零部件和控制系統組成，其通過控制系統使膜片下腔加壓至閥板處于開度狀態，然后使膜片下腔泄壓，膜片上腔壓力逐漸升高，閥門關閉。本產品主要安裝在給排水、污水、廢水、石油、化工等領域的反應池、沉淀池等用以定期排除池底污泥的場所。
二、工作原理
氣動膜片式快開排泥閥由一個依靠液壓操作的雙室膜片傳動機構和角式截止閥組成，外裝控制系統，液動裝置通過雙室膜片傳動機構控制閥門的啟閉，快速排除污泥。其驅動介質壓力低，無需另設加壓泵或空壓機，可直接采用自來水或本水池上部清水。本產品利用手動換向閥或電磁換向閥可遠距離自動控制和集中控制。
三、產品特點
膜片式結構，閥門反映靈敏、耐污能力強。
閥門采用角式結構形式，符合現場安裝實際。
閥門可分別要那個氣壓進行操作控制。
閥板采用橡膠全包裹，密封性能好。
控制腔內的膜片為夾布和強化橡膠，經久耐用。
閥瓣與閥座為軟密封，密封性能好，無泄漏。
采用電動二位四通換向閥集中控制，操作方便。

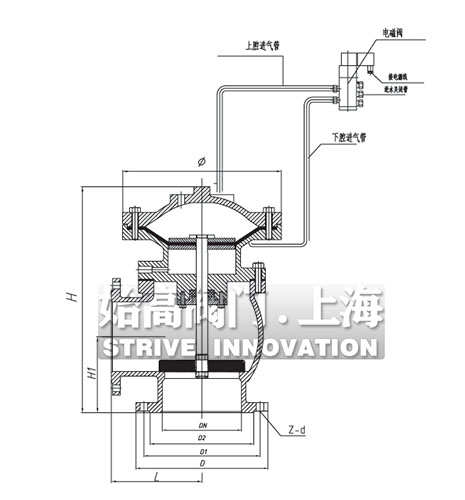

四、外形尺寸表
| 型號 | Size | DN | L | D1 | D2 | D3 | H | L1 | L2 |
| JM744X-0080 | 3" | 80 | 310 | 132 | 160 | 200 | 280 | 210 | 250 |
| JM744X-0100 | 4" | 100 | 350 | 156 | 180 | 220 | 290 | 220 | 240 |
| JM744X-0125 | 5" | 125 | 400 | 184 | 210 | 250 | 310 | 230 | 240 |
| JM744X-0150 | 6" | 150 | 480 | 211 | 240 | 285 | 360 | 250 | 260 |
| JM744X-0200 | 8" | 200 | 600 | 266 | 295 | 340 | 400 | 280 | 290 |
| JM744X-0250 | 10" | 250 | 622 | 319 | 350 | 395 | 505 | 280 | 290 |
| JM744X-0300 | 12" | 300 | 622 | 319 | 350 | 395 | 505 | 280 | 290 |

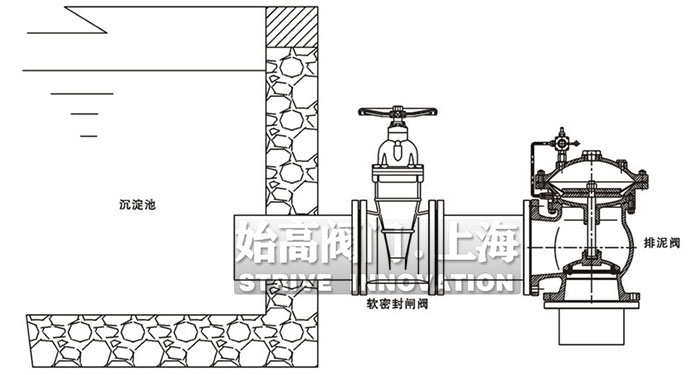

五、安裝示意圖
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的膜片式快開排泥閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的膜片式快開排泥閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
