常用電磁閥的結構原理

常用電磁閥的結構主要由直動式、分布直動式、間接先導式和二位三通自動式這四種，以下介紹這四種結構的工作原理：

直動式電磁閥

有常閉型和常開型兩種常閉型斷電時呈關閉狀態，當線圈通電產生電磁力，使動鐵芯克服彈簧力和靜鐵芯西河直接開啟閥口，介質通過；當線圈斷電時電磁力小時，動鐵芯在彈簧力的作用下復位，直接關閉閥口，介質不通。結構簡單，動作可靠，開關速度快，在零壓差和微真空下正常工作。常開型正好相反的工作原理。

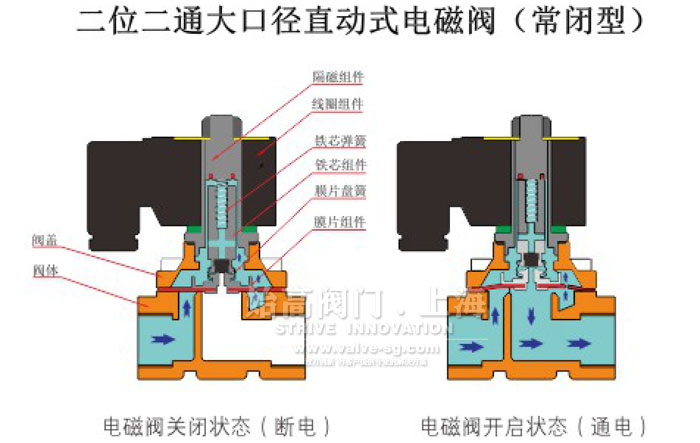

分步直動式電磁閥

有常閉和常開型兩種。常閉型采用一次開閥和二次開發集于一體的形式，主閥和導閥分步有電磁力和壓力差作用來直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟，而導閥口設在主閥口上，動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，在壓力差和電磁力的同時作用下，使用主閥芯向上運動，開啟主閥口，介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重合彈簧力的作用下關閉導閥孔，介質在平衡孔中進入主閥上腔，使上腔壓力升高，此時在彈簧復位和壓力作用下關閉主閥口，介質斷流。結構合理，動作可靠，在零壓力差時工作也可靠。常開型工作原理正好相反。

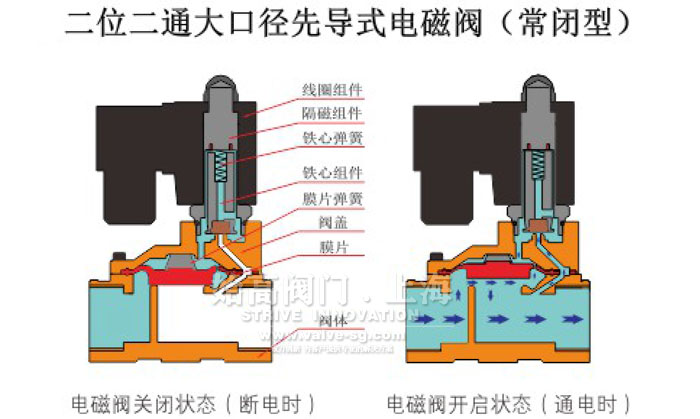

間接先導式電磁閥

有常閉型和常開型兩種。電磁閥由先導閥和主閥芯聯系形成通道組合而成。常閉性在未通電時，呈關閉狀態。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔的壓力減小，低于進口側的壓力，形成壓力差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，電磁力消失，動鐵芯在彈簧力作用下復位關閉導閥口，此時介質從平衡孔流入，主閥芯上腔壓力增大，并在彈簧力作用力下向下運動，關閉主閥口。常開型原理相反。

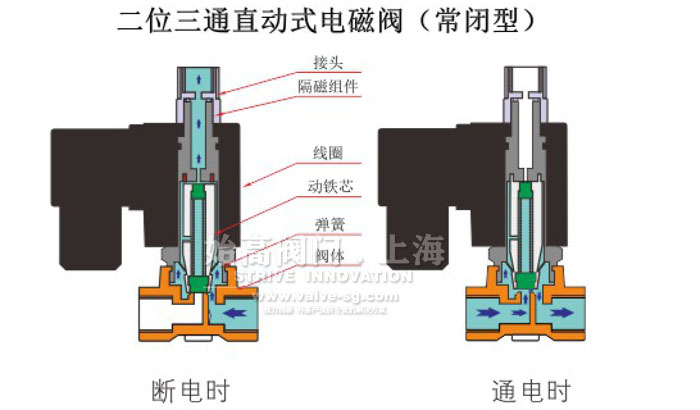

二位三通直動式電磁閥

三通電磁閥有三個口，分為常閉型，常開型，換向型，通用型，自動排氣型。常閉性是一個入口，一個出口，一個排放口。當線圈斷電時，彈簧作用動鐵芯（二端裝有密封件）封閉主閥口，入口和出口介質不流通，出口和排放口相通，當線圈通電時，電磁力及介質壓力克服彈簧力使動鐵芯向上移動至靜鐵芯，此時入口和出口相通，排放口關閉。
