ZBSF蒸汽電磁閥

產品信息
產品型號：ZBSF	021-31261651
產品口徑：DN10-DN50	www.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蒸汽電磁閥概述

ZBSF蒸汽電磁閥是工業過程自動化控制系統用的執行器，適用于蒸汽腐蝕液體、超凈液體和食用液體及腐蝕氣體、超凈氣體等介質的控制，廣泛的應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電氣、表面處理等生產和科研部門的蒸汽輸送管路中。

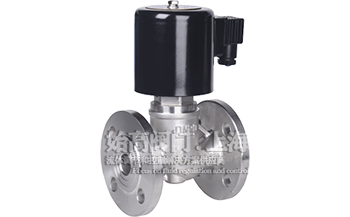

ZBSF不銹鋼活塞式蒸汽電磁閥

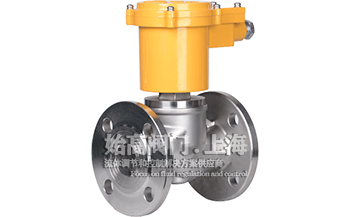

ZBSF防爆型不銹鋼電磁閥

二、蒸汽電磁閥參數表

公稱通徑：DN10-DN50	公稱壓力：1.6MPa	適用介質：蒸汽、水、油等
適用溫度：-29℃-180℃	閥體材質：鑄鋼、不銹鋼	作用方式：常開、常閉
使用條件：普通型、防爆型	常規電壓：AC220V(其他可定制)	設計與制造標準：JB/T 7352
結構長度標準：GB/T 12221	法蘭尺寸標準：GB/T 9115	螺紋尺寸標準：GB/T 7307

三、蒸汽電磁閥尺寸表

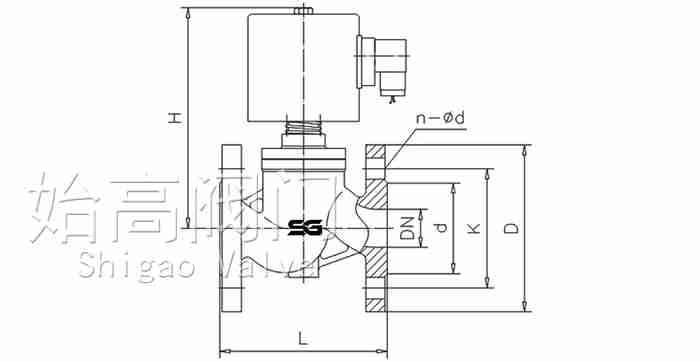

ZBSF蒸汽電磁閥尺寸圖

DN	H	L	D	K	d	C
10	153	102	90	60	41	14
15	153	108	95	65	46	14
20	153	117	105	75	56	16
25	153	127	115	85	65	16
32	176	140	140	100	76	18
40	176	165	150	110	84	18
50	192	178	165	125	99	20

四、蒸汽電磁閥安裝說明

1、安裝前應參閱該產品的使用說明書，是否符合你的使用要求。
2、管路使用之前應沖洗干凈，介質不清潔的應安裝過濾器，以防止雜質妨礙電磁閥的正常工作。
3、電磁閥一般是單向工作的，不能反裝，閥上箭頭是管路流體的運動方向，必須保持一致。
4、電磁閥安裝一般閥體水平，線圈垂直向上，有部分產品可以任意安裝，但在條件允許時垂直，以增長使用壽命。
5、電磁閥在結冰場所重新工作時應加熱處理，或設置保溫措施。
6、電磁線圈引出線(接插件)連接好后，應確認是否牢固，連接電器元件出點不應抖動，松動將引起電磁閥不工作。
7、連續要生產工作的電磁閥，采用旁路，便于檢修，不影響生產。
8、長時間停用后的電磁閥應排清凝結物后方可使用，拆洗時各零件要按順序放好再回復原狀裝好。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZBSF蒸汽電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
