管線排氣閥口徑選擇的注意事項

排氣閥是供水管道中常見的保護管道的閥門，我們常常會遇到的是該如何選擇相應排氣閥，排氣閥的口徑大小該如何確定。今天為大家分享的就是管線排氣閥口徑選擇的注意事項。

1、依據每一個管線高點計算需要的排氣閥。

2、了解管線中的每一個明顯高點兩邊的上坡及下坡斜率。

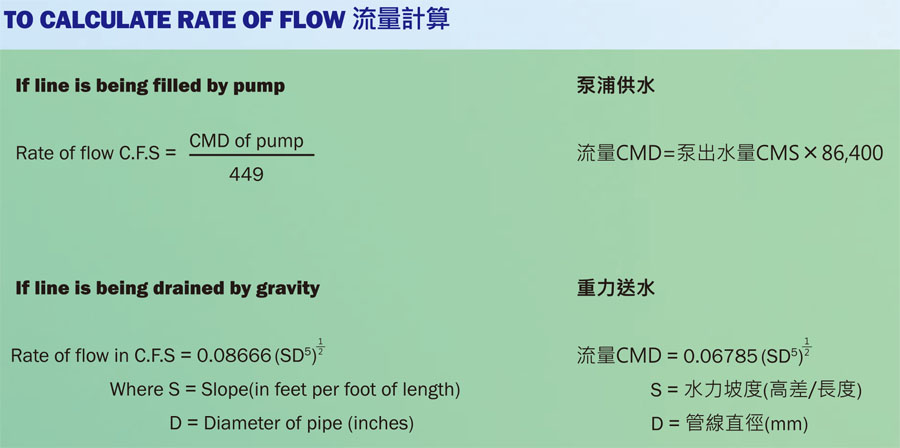

3、決定坡度入口及出口端之MAX流量(M/sec)，確保泵供水或重力送水之MAX可能流量。如下圖

4、排氣閥安裝于高點處必須排出或再吸入的空氣量(CMD)，約等同于高點處鄰近管線的MAX估算流量(CMD)。

5、最后依據管線MAX容許差壓及需要的排氣量并利用排氣閥功能曲線，決定符合經濟效益的排氣閥口徑。

6、排氣閥須被安裝在每一個管線高點處，并在排氣閥內下方裝設一個開關閥。

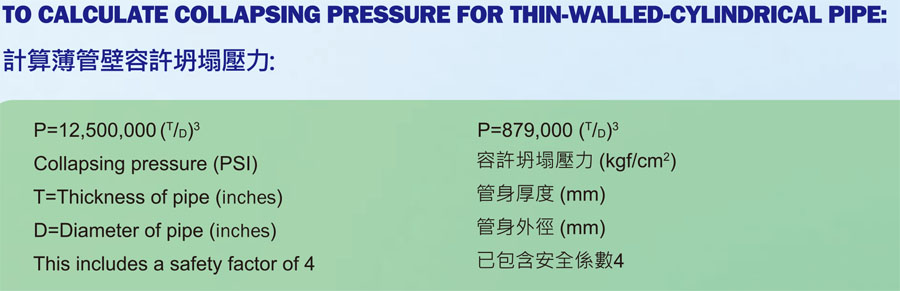

7、決定MAX的容許差壓必須估算管線因真空塌陷的風險，這個狀況通常發生在超過DN600以上的薄管管線中。

8、考慮空氣吸入時，選擇計算之MAX容許壓差或低于0.35kgf/cm2之較小一個。并配合排放流量來選擇接近的排氣閥口徑，以避免管線因水柱分離造成真空塌陷。

9、管線沖水的MAX速度是在0.14kgf/cm2差壓時，選擇之排氣閥口徑要能在閥關閉前充分釋放空氣，以確保管線的MAX疏水效益。

10、如果管線無明顯高點或這些不明顯高點分散在一長距離的斜坡上，建議除了依據上述原則選擇排氣閥形式及口徑外，工程師可以考慮在每500-1000m距離重復且平均的加裝同型排氣閥。

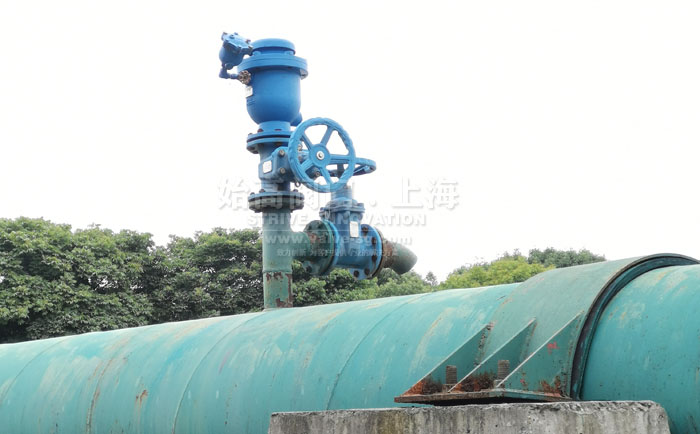

11、當管線正常輸水時，氣囊通常在高點及高點下游一段距離形成，為了排出這些累積空氣，可以在高點裝設復合式或者高速排氣閥，并在下游一點地方裝自動排氣閥。
