三階段防水錘空氣閥工作原理

三階段防水錘空氣閥是指具有在高低壓下微量排氣和低壓下大量吸氣排氣三種功能，大小排量組合式進排氣閥的結構，滿足管道初次充水排氣和正常運行時及時進、排氣的要求，并具體防止發生斷流彌合水錘的功能之排氣閥。

工作原理：

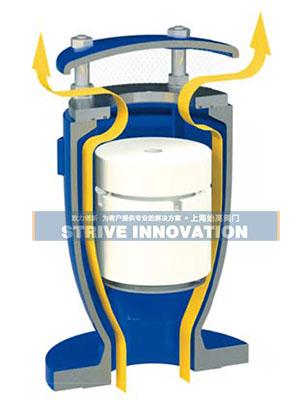

大量排氣原理圖

大量排氣：在管道充水期間，空氣以與管道中的水相同的流速通過空氣閥，浮子保持在打開位置，從而允許空氣自由通過閥門。當水進入閥門時，浮子浮起，閥門關閉。

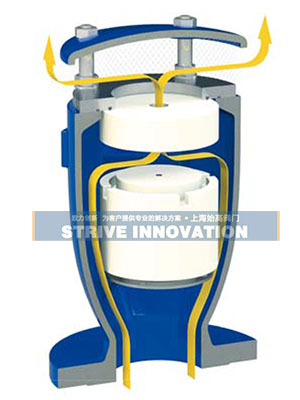

防水錘限制排氣原理圖

限制排氣(防水錘)：在快速注水、泵跳閘、閥門快速關閉期間，閥門將切換到防水錘模式。大排氣孔口關閉，通過頂部浮球上的轉換微量排氣孔口排氣。較小的孔口將限制空氣從管道中排出的速度，從而限制水柱的流速。

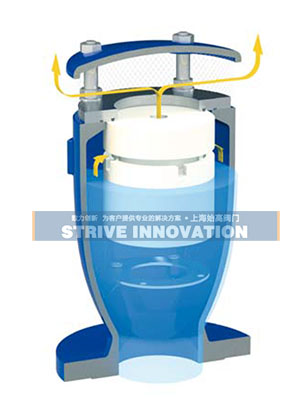

微量排氣原理圖

正常工作壓力下的微量排氣：在正常運行期間，當管道充滿水時，閥門的底部位置會積聚許多細小的氣體，當空氣量足以移動浮子時，浮子將從小孔口(噴嘴)上掉落并釋放積聚的空氣。然后，控制浮標將浮回原位并密封小孔。

真空破壞原理圖

真空破壞：在排水、泵停止或泵跳閘期間，浮子會向擋板移動�？諝鈱⒘鹘�(jīng)大孔口，經過浮子并通過進氣孔口進入管道，消除負壓。
