波紋管式蒸汽疏水閥使用說明
更新時間：2021-12-05 08:01:10 信息來源：波紋管式蒸汽疏水閥使用說明
1、簡介及應用
波紋管式蒸汽疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(波紋管)的變形或膨脹帶動閥芯啟閉閥門，達到阻氣排水的目的。
適用于一種允許閥前0.5-1米積液的工況，廣泛安裝于各種中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等、壓力范圍為≤2.5MPa，排液量范圍為≤3t/h，是冶金、化工的蒸汽輸送管網或采暖伴熱管線的選用產品。
2、直觀圖

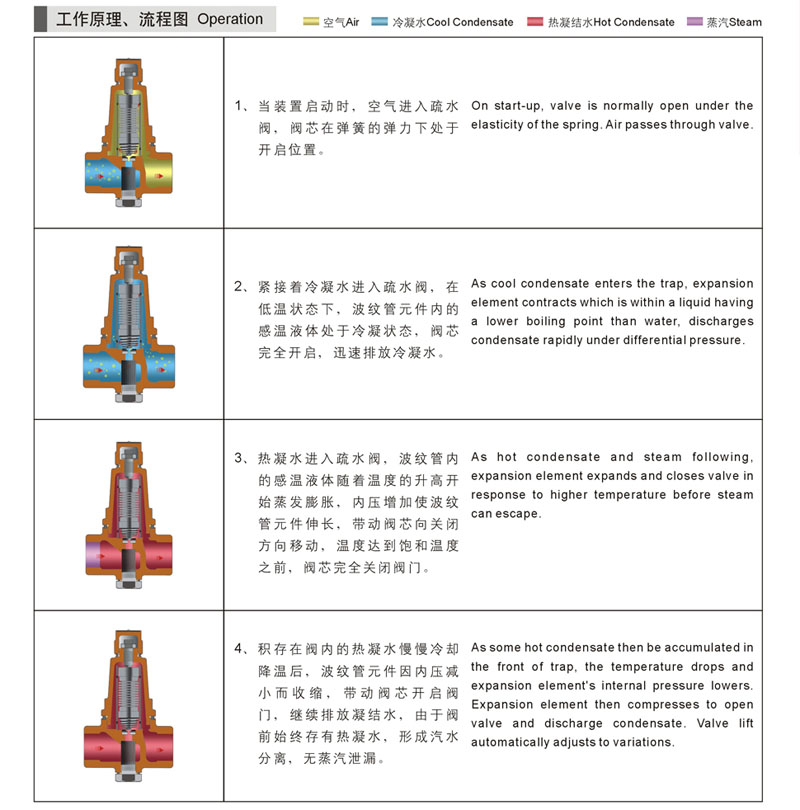

3、工作原理圖

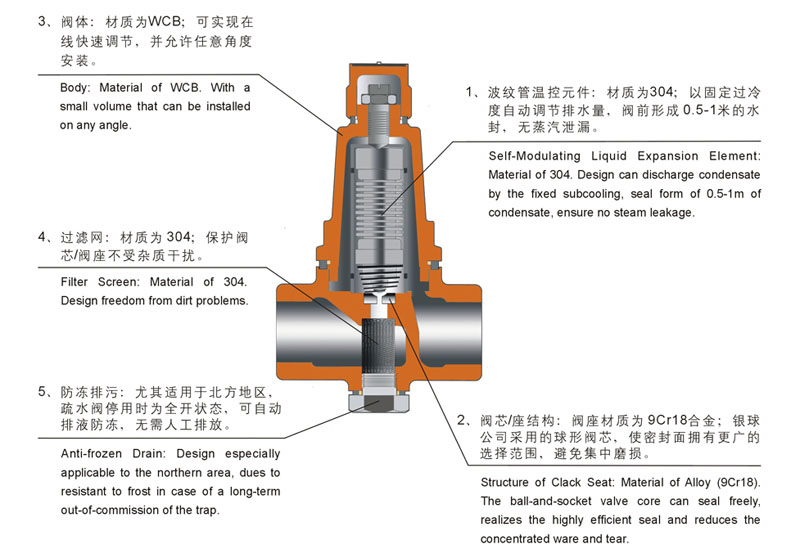

4、零部件圖
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 排污螺塞 | 碳鋼 | 2 | 排污螺塞墊圈 | 紫銅 |
| 3 | 過濾網 | 不銹鋼 | 4 | 閥座 | 合金鋼 |
| 5 | 閥體 | 鑄鋼 | 6 | 閥蓋 | 鑄鋼 |
| 7 | 閥帽墊 | 聚四氟乙烯 | 8 | 調節螺母 | 不銹鋼 |
| 9 | 銘牌 | 不銹鋼 | 10 | 鉚釘 | 不銹鋼 |
| 11 | 調節螺栓 | 不銹鋼 | 12 | 閥帽 | 鑄鋼 |
| 13 | 波紋管元件 | 不銹鋼 | 14 | 閥體墊圈 | 聚四氟乙烯 |
| 15 | 套管 | 不銹鋼 | 16 | 彈簧 | 不銹鋼 |
5、故障診斷及處理方法
| 癥狀 | 原因 | 是否拆閥 | 診斷 | 處理 |
|
不排或 滯留凝結水 |
無過冷段 | 否 | 閥前溫度過高、冷凝過慢 | 去除閥前保溫 |
| 進出口堵塞 | 否 | 雜質堵塞 | 清除 | |
| 過濾網 | 是 | 過濾網堵塞 | 清除 | |
| 堵塞 | 是 | 波紋管元件折彎部粘住了結晶體 | 清除 | |
| 波紋管不收縮 | 是 | 波紋管元件進水 | 更換波紋管 | |
| 調節過量 | 否 | 關閥調節過量 | 逆時針旋轉90°調節螺栓 | |
| 泄漏蒸汽 | 閥座部位泄漏 | 是 | 閥座與閥芯密封不好 | 進行研磨 |
| 是 | 波紋管與套管犯卡 |
反復扳動波紋管元件 盡可能恢復原狀 |
||
| 是 | 雜質積存在閥座密封面 | 清除 | ||
| 是 | 密封墊泄漏 | 更換墊圈 | ||
| 否 | 開閥調節過量 | 順時針旋轉90°調節螺栓 |
